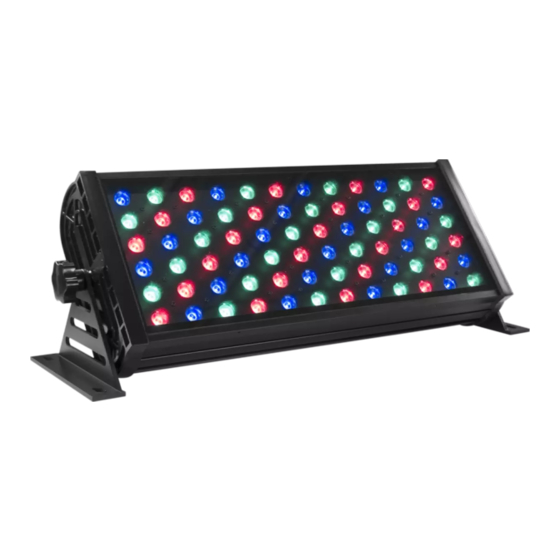

ProLights ARCLED9372RGB User Manual

Architainment led projector
Hide thumbs
Table of Contents
  • Table of Contents
  • Arcled9372Rgb
  • Avvertenze Generali
  • Attenzioni E Precauzioni Per L'installazione
  • Informazioni Generali
  • Descrizione E Specifiche Tecniche
  • Elementi DI Comando E Collegamenti
  • Descrizione
  • Specifiche Tecniche
  • Installazione
  • Montaggio
  • Funzioni E Impostazioni
  • Funzionamento
  • Impostazione Base
  • Struttura del Menu
  • Funzionamento in Modalità Automatica
  • Modalità Master/Slave
  • Collegamento
  • Configurazioni Canali DMX
  • Modalità DMX
  • Indirizzamento DMX Senza Indirizzo ID
  • Indirizzamento DMX con Indirizzo ID
  • Modalità Test
  • Collegamenti Della Linea DMX
  • Costruzione del Terminatore DMX
  • Tabella Canali DMX
  • Manutenzione
  • Pulizia Sistema Ottico E Manutenzione

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCLED9372RGB
ARCHITAINMENT LED PROJECTOR
Manuale Utente
User Manual
I
GB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCLED9372RGB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights ARCLED9372RGB

Summary of Contents for ProLights ARCLED9372RGB

  • Page 1 ARCLED9372RGB ARCHITAINMENT LED PROJECTOR Manuale Utente User Manual...
  • Page 2 REV.004-10/10...

  • Page 3: Table Of Contents

    3. 14 Tabella canali DMX 4 Manutenzione 4. 1 Pulizia sistema ottico e manutenzione Certificato di garanzia CONTENUTO DELL’IMBALLO: • ARCLED9372RGB • Cavo di alimentazione con spina • Estensione IP66 cavo di alimentazione • Estensione IP66 cavo segnale • Cavo DMX input • Cavo DMX output...

  • Page 4: Avvertenze Generali

    ARCLED9372RGB ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Descrizione E Specifiche Tecniche

    ARCLED9372RGB - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti Fig.1 1. STAFFA DI MONTAGGIO; 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio; 3. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +;...

  • Page 6: Descrizione

    ARCLED9372RGB 1.2 Descrizione ARCLED9372RGB è un proiettore cambiacolori LED di alta tecnologia e potenza, progettato per i contesti di illuminazione artistica per interni ed esterni. Dotato di sintesi di colore RGB, grado di protezione IP66, consente estrema versatilità sia per l’illuminazione creativa di spettacoli sia come strumento nell’illumi- nazione artistica architetturale.

  • Page 7: Installazione

    - 2 - INSTALLAZIONE 2.1 Montaggio ARCLED9372RGB può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 8: Funzioni E Impostazioni

    è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 Impostazione base Il proiettore ARCLED9372RGB dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). Nota: Dopo circa 6 secondi fra due pressioni dei tasti, la procedura d’impostazione entra in modalità stand- Fig.3...

  • Page 9: Struttura Del Menu

    ARCLED9372RGB 3.3 Struttura del menu SFON DOWN SFOF SOFT MODE ENTER ENTER DOWN STAG (9 Ch.) (3 Ch.) ARCS (5 Ch.) DOWN ARCD (4 Ch.) D512 (3 Ch.) DOWN D001 ID00 IDON ENTER DOWN ID50 DOWN IDOF MAST MENU DOWN...

  • Page 10: Funzionamento In Modalità Automatica

    • Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4. • Servirsi dei connettori DMX dell’ ARCLED9372RGB e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 13.

  • Page 11: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comanda- re la funzione del primo canale DMX, si deve impostare sull’ ARCLED9372RGB l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 12: Modalità Test

    ARCLED9372RGB La figura sopra mostra un semplice layout DMX, con tre unità ciascuna con un valore DMX. Le tre unità han- no diversi indirizzi ID che consentono, all’utente, di controllare l’intero gruppo con il medesimo valore DMX (ponendo CH9=0) o di controllare ogni unità in modo indipendente: selezionando dapprima il valore DMX e quindi utilizzando il canale 9 per selezionare l’indirizzo ID.

  • Page 13: Costruzione Del Terminatore Dmx

    ARCLED9372RGB 3.13 Costruzione del terminatore DMX La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la fine della linea stessa venga riflesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione.

  • Page 14: Tabella Canali Dmx

    ARCLED9372RGB 3.14 Tabella canali DMX Channel Function in STAG mode value DIMMER 0 - 100% 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 COLOR MACRO (7 preset color effect) 000-255 STROBE 000-255...
  • Page 15 ARCLED9372RGB Channel Function in ARCD mode value MASTER DIMMER 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 Channel Function in ARC mode value RED 0 - 100% 000-255 GREEN 0 - 100%...

  • Page 16: Manutenzione

    ARCLED9372RGB - 4 - MANUTENZIONE 4.1 Pulizia sistema ottico e manutenzione • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 19 3. 14 DMX control 4 Maintenance 4. 1 Cleaning the unit and maintenance Warranty PACKING CONTENT: • ARCLED9372RGB • Power cable with plug • IP66 power extension cable • IP66 signal extension cable • DMX input cable • DMX output cable • Mount bracket (2 pc.)
  • Page 20 ARCLED9372RGB WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .
  • Page 21 ARCLED9372RGB - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections Fig.1 1. MOUNTING BRACKET; 2. LOCKING KNOB for the mounting bracket; 3. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +; 4. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +;...
  • Page 22 ARCLED9372RGB 1.2 Description ARCLED9372RGB is a high-tech and powerful colorchangers, designed for indoor and outdoor artistic light- ing applications. Based on RGB color mixing system, ingress protection IP66, ARCLED9372RGB high versatil- ity allows for creative and spectacular entertainment lighting effects as well as for artistic architectural light- ing applications.
  • Page 23 2.1 Mounting ARCLED9372RGB may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.
  • Page 24 ARCLED9372RGB - 3 - FUNCTIONS AND SETTINGS 3.1 Operation Connect the supplied main cable to a socket (230 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.
  • Page 25 ARCLED9372RGB 3.3 Menu structure SFON DOWN SFOF SOFT MODE ENTER ENTER DOWN STAG (9 Ch.) (3 Ch.) ARCS (5 Ch.) DOWN ARCD (4 Ch.) D512 (3 Ch.) DOWN D001 ID00 IDON ENTER DOWN ID50 DOWN IDOF MAST MENU DOWN SLAV...
  • Page 26 • Select the desired DMX configuration (STAG - HSV - ARCS - ARCD - ARC ) through the buttons UP and DOWN. The tables on page 12 indicate the operating mode and DMX value. The ARCLED9372RGB is equipped with 3-pole XLR connections.
  • Page 27 3.9 DMX control without ID address To able to operate the ARCLED9372RGB with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCLED9372RGB.
  • Page 28 ARCLED9372RGB Example Selecting the DMX value 33 on the light controller: • By setting channel 9 to “0” you can control the whole group. • By selecting the corresponding ID address through channel 9 you can control each unit independently.
  • Page 29 ARCLED9372RGB 3.13 Construction of the DMX termination The termination avoids the risk of DMX 512 signals being reflected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals.
  • Page 30 ARCLED9372RGB 3.14 DMX control Channel Function in STAG mode value DIMMER 0 - 100% 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 COLOR MACRO (7 preset color effect) 000-255 STROBE 000-255 AUTO program...
  • Page 31 ARCLED9372RGB Channel Function in ARCD mode value MASTER DIMMER 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 Channel Function in ARC mode value RED 0 - 100% 000-255 GREEN 0 - 100%...
  • Page 32 ARCLED9372RGB - 4 - MAINTENANCE 4.1 Cleaning the unit and maintenance • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 35 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 Music & Lights S.r.l. entertainment technologies Via Appia Km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
