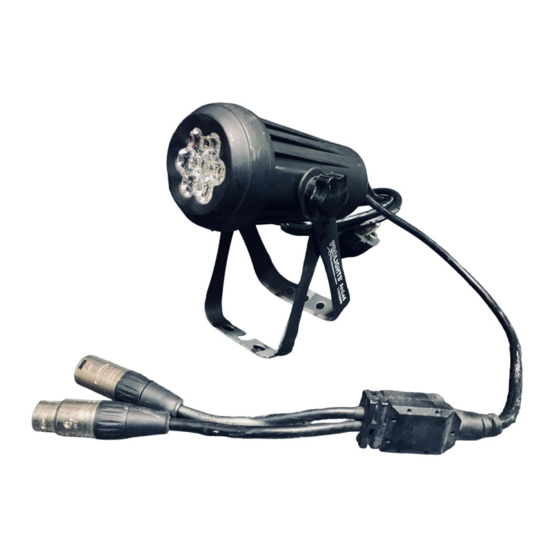

ARCLED1107RGBW
ARCHITAINMENT LED PROJECTOR
Manuale Utente
User Manual
I
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCLED1107RGBW and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights ARCLED1107RGBW

Summary of Contents for ProLights ARCLED1107RGBW

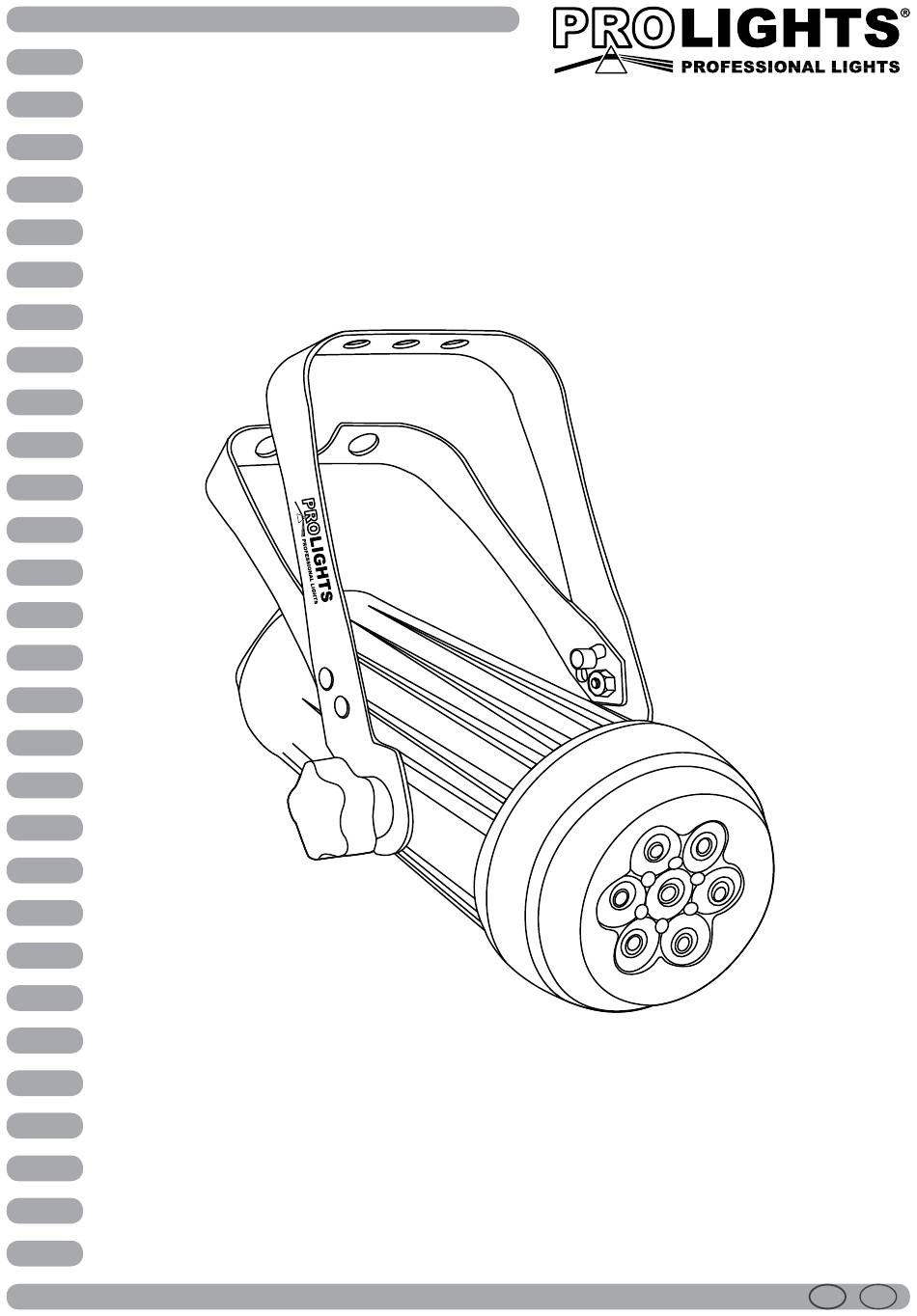

  • Page 1 ARCLED1107RGBW ARCHITAINMENT LED PROJECTOR Manuale Utente User Manual...
  • Page 2 REV.001-04/11...

  • Page 3: Table Of Contents

    ARCLED1107RGBW INTRODUZIONE Vi ringraziamo per aver scelto un prodotto PROLIGHTS. ARCLED1107RGBW è un proiettore LED DMX. INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali 1 Descrizione e specifiche tecniche 1. 1 Elementi di comando e collegamenti 1. 2 Descrizione 1.

  • Page 4: Sicurezza

    ARCLED1107RGBW ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Descrizione E Specifiche Tecniche

    ARCLED1107RGBW - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti DMX INPUT DMX OUTPUT Fig.2 Fig.1 1. STAFFA DI MONTAGGIO; 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio; 3. Connessione XLR a tre poli (fig.2): DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +;...

  • Page 6: Descrizione

    ARCLED1107RGBW 1.2 Descrizione ARCLED1107 è un proiettore unico nel suo genere, progettato per rivoluzionare l’illuminazione di ambienti con superficie limitata. Nonostante le dimensioni ultra-compatte. ARCLED1107 è dotato di una sorpren- dente emissione di luce grazie ai 7 LEDs da 1W ad alta efficienza e grande flessibilità cromatica concessa dal sistema di sintesi colore RGBW.
  • Page 7 ARCLED1107RGBW 175mm 110mm 15mm 15mm Photometric data Lux Center 18° 18° Dist.(mt) 60,7 RGBW 2.86 0.71 0.32 0.19 0,25 0,75 1,10 Diam.(mt) 18°...

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 Montaggio ARCLED1107RGBW può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 Funzionamento Per accendere l’ ARCLED1107RGBW, inserire la spina del cavo di alimentazione in una presa di rete (230V~ 50Hz). L’unità può essere comandata da un’ unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Funzionamento In Modalità Automatica

    Fig.6 Programma Auto [10]: switch [2] e [4] su ON. Valore Fig.7 Programma Auto [31]: switch [1 - 5] su ON. Valore NOTA. Nella modalità automatica l’ ARCLED1107RGBW è impostato come unità principale (Master), mentre le altre saranno impostate come unità secondarie (Slave).

  • Page 11: Modalità Static

    • Servirsi dei connettori DMX dell’ ARCLED1107RGBW e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 12.

  • Page 12: Costruzione Del Terminatore Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sull’ ARCLED1107RGBW l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un...
  • Page 13 ARCLED1107RGBW Esempi per gli indirizzi 1, 6 e 104: Fig.8 Indirizzo di start 1: switch [1] su ON. Valore Fig.9 Indirizzo di start 6: switch [2] e [3] su ON. Valore Fig.10 Indirizzo di start 104: switch [4], [6] e [7] su ON.

  • Page 14: Tabella Canali Dmx

    ARCLED1107RGBW 3.10 Tabella canali DMX Channel Function in STAGE1 mode value DIMMER 000-255 000-255 GREEN 000-255 BLUE 000-255 WHITE 000-255 COLOR MACRO No function 000-005 Red100%/Green up/Blue0% 011-035 Red down/Green 100%/Blue0% 036-060 Red 0%/Green 100%/Blue up 061-085 Red 0%/Green down/Blue 100%...
  • Page 15 ARCLED1107RGBW Channel Function in STAGE1 mode value Auto 4 061-070 Auto 5 071-080 Auto 6 081-090 Auto 7 091-100 Auto 8 101-110 Auto 9 111-120 Auto 10 121-130 Auto 11 131-140 Auto 12 141-150 Auto 13 151-160 Auto 14 161-170...

  • Page 16: Manutenzione

    ARCLED1107RGBW Channel Function in Arc.2 mode value RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 WHITE 0 - 100% 000-255 - 4 - MANUTENZIONE 4.1 Pulizia sistema ottico e manutenzione • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato.

  • Page 17: Appendice

    ARCLED1107RGBW - 5 - APPENDICE 5.1 VISTA ESPLOSA ITEM Front cover Lens LED PCB Power supply Driver PCB Power PCB Main PCB (Dip-switch) Main case Bracket...

  • Page 19: Arcled1107Rgbw

    ARCLED1107RGBW INTRODUCTION Thank you for purchasing a PROLIGHTS product. ARCLED1107RGBW DMX LED projector. TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information Description and technical specifications 1. 1 Operating elements and connections 1. 2 Description 1. 3 Technical specifications 2 Installation 2.

  • Page 20: Safety

    ARCLED1107RGBW WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 21: Description And Technical Specifications

    ARCLED1107RGBW - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections DMX INPUT DMX OUTPUT Fig.2 Fig.1 1. MOUNTING BRACKET; 2. LOCKING KNOB for the mounting bracket; 3. XLR connection (fig.2): DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +;...

  • Page 22: Description

    ARCLED1107RGBW is a new-concept light device, designed to renew lighting projects in confined spaces. Despite its diminutive dimensions, ARCLED1107RGBW has an amazing light output due to its 7 high-ef- ficiency 1W LEDs and a large chromatic flexibility allowed by RGBW colour mixing. The sleek design, the robust aluminium housing, the DMX and manual control make this device suitable for all kind of application like truss warmer, casting accent colour in segments on a stage set, blinder, furniture lighting.
  • Page 23 ARCLED1107RGBW 175mm 110mm 15mm 15mm Photometric data Lux Center 18° 18° Dist.(mt) 60,7 RGBW 2.86 0.71 0.32 0.19 0,25 0,75 1,10 Diam.(mt) 18°...

  • Page 24: Installation

    2.1 Mounting ARCLED1107RGBW may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient sta- bility and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    3.2 Adjustments of the DIP switches ARCLED1107RGBW have a basic control panel, which consist of a single 12-switch (fig.4) dual in line pack- age (DIP) switch module. Each of the individual switches has a number (DIP switch [1] through [12]).

  • Page 26: Operation In Automatic Mode

    ARCLED1107RGBW 3.3 Operation in automatic mode If no DMX control signal is present at the jack DMX INPUT (3), and the unit independently runs through its show programme. • Set DIP switch [12] to the position ON. • Use DIP switches [1 - 5] to select 32 auto programs Auto [0 - 31]:...

  • Page 27: Static Mode

    3.6 Operation via a light control unit ARCLED1107RGBW is equipped with 3 DMX configuration: [STAGE1], [ARC1] e [ARC2]. The tables on page 12 indicate the operating mode and DMX value. The ARCLED1107RGBW is equipped with 3-pole XLR connections. 3.7 Connection of the DMX line DMX connection employs standard XLR connectors.

  • Page 28: Construction Of The Dmx Termination

    3.9 Adjusting the start address To be able to operate the ARCLED1107RGBW with a light controller, adjust the DMX start address for the first DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCLED1107RGBW.
  • Page 29 ARCLED1107RGBW Examples with the start addresses 1, 6 and 104: Fig.8 Start address 1: switch [1] set to ON. Place Value Fig.9 Start address 6: switches [2] and [3] set to ON. Place Value Fig.10 Start address 104: switches [4], [6] and [7] set to ON.

  • Page 30: Dmx Control

    ARCLED1107RGBW 3.10 DMX control Channel Function in STAGE1 mode value DIMMER 000-255 000-255 GREEN 000-255 BLUE 000-255 WHITE 000-255 COLOR MACRO No function 000-005 Red100%/Green up/Blue0% 011-035 Red down/Green 100%/Blue0% 036-060 Red 0%/Green 100%/Blue up 061-085 Red 0%/Green down/Blue 100%...
  • Page 31 ARCLED1107RGBW Channel Function in STAGE1 mode value Auto 4 061-070 Auto 5 071-080 Auto 6 081-090 Auto 7 091-100 Auto 8 101-110 Auto 9 111-120 Auto 10 121-130 Auto 11 131-140 Auto 12 141-150 Auto 13 151-160 Auto 14 161-170...

  • Page 32: Maintenance

    ARCLED1107RGBW Channel Function in Arc.2 mode value RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 WHITE 0 - 100% 000-255 - 4 - MAINTENANCE 4.1 Cleaning the unit and maintenance • Make sure the area below the installation place is free from unwanted persons during setup.

  • Page 33: Appendix 5. 1 Exploded View

    ARCLED1107RGBW - 5 - APPENDIX 5.1 Exploded view ITEM Front cover Lens LED PCB Power supply Driver PCB Power PCB Main PCB (Dip-switch) Main case Bracket...
  • Page 35 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
