PRE PAR A Z ION E D E L P OSI ZI ONAME NTO D E L V E N TI L ATO RE
Scegli la barra di sospensione più adatta alla tua situazione: ha una barra di sospensione da
15 cm e una da 25 cm.
Rimuovere il bullone dalla barra, rimuovendo il perno e passare il tettuccio (rivestimento del
tetto) e il tettuccio del motore attraverso la barra di sospensione. Quindi, instradare i cavi del
motore della ventola all'interno della barra di sospensione. Stringere la barra di sospensione
sul motore e inserire il bullone e il perno.
Modalità di
montaggio
tradizionale
Con il montaggio tradizionale l'apparec-
chio pende dal soffitto con un'asta.

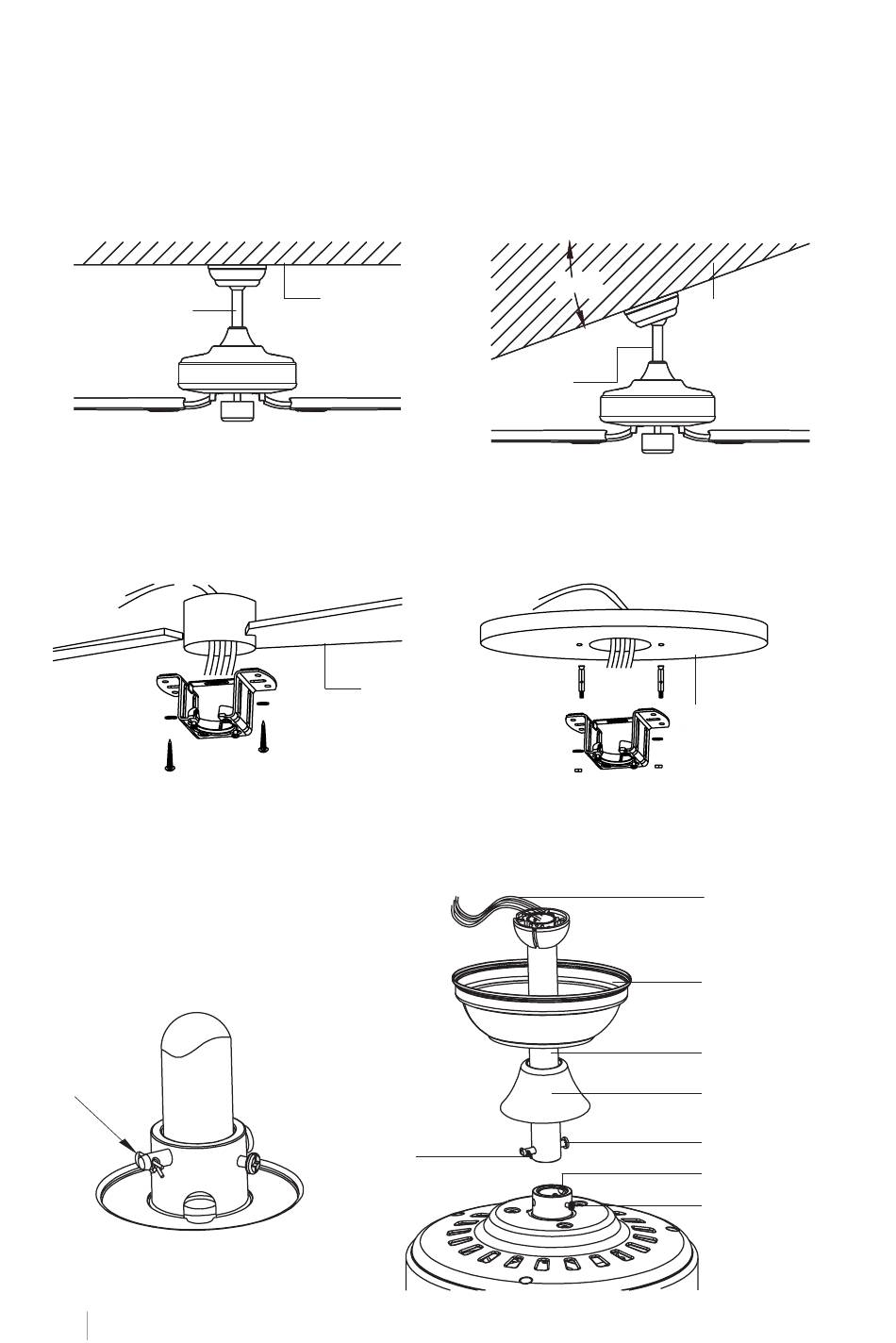

INSTAL L A Z ION E D E L S UPP O RTO D I MO NTAG G I O
Eseguire con il trapano un foro di 8 mm di diametro sul soffitto di calcestruzzo e inserire una
vite. Allineare il supporto al foro e fissarlo con un dado.
M O NTAG G IO E AT TACCAT UR A D E L VE N T IL ATO RE
Componente di Fissaggio
I TALI AN O
36
Supporto
montaggio ad
Il montaggio ad angolo si raccomanda su
soffitti inclinati o a cupola.
Soffitto di
legno
Componente di
Fissaggio
20° 20° 20° 20°
Modalità di
angolo
Supporto
Soffitto di
calcestruzzo
Cablaggio
Coppa superiore
Accoppiamento
della sfera
Coppa inferiore
Perno
Adattatore
Vite di fissaggio
