Zephyr Anzio Island Use, Care And Installation Manual page 66

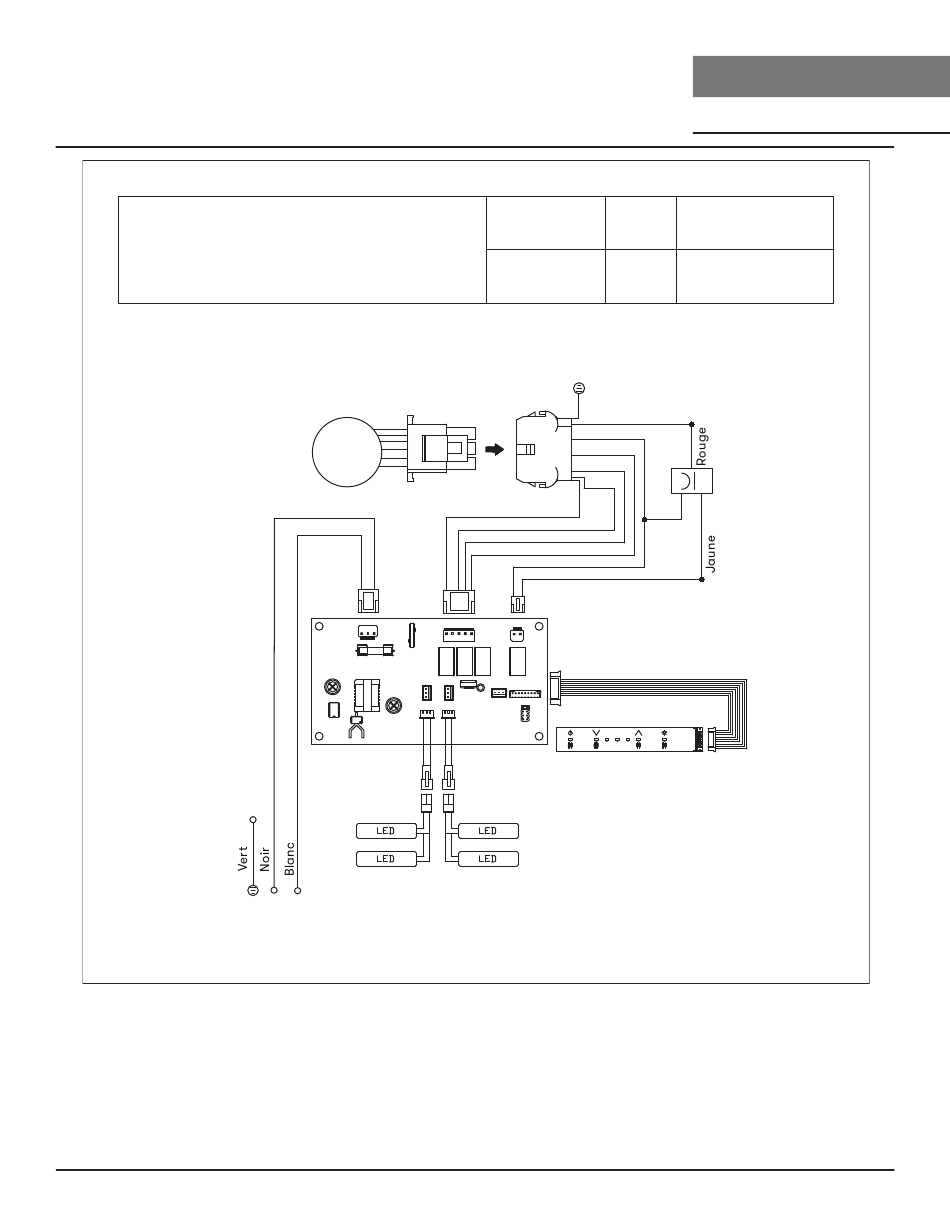

Schéma de câblage
ZRM-E36FS, ZRM-E42FS
Corps
30
Schéma
Moteur
REMARQUES : CONDENSEUR 12.5+12.5uF 250V AC FIT AC120V 60Hz
ZAZ, ZLC, ZRM, ZRE Guide d'utilisation, d'entretien et d'installation
Volts Hz
120 60
Corps
vert
Rouge
Jaune
Bleu
Marron
Gris
Blanc
Jaune
Jaune
Jaune
Contrôle
C O R E
Z A Z , Z LC, Z R M , Z R E
Î L E
Max. Amps
4
