Instructions d'installation
Montage de la hotte
8. Assemblez les couvercles supérieurs du conduit
(avec des trous d'aération) sur le cadre
de support supérieur, fixez les couvercles
supérieurs du conduit ensemble à l'aide de
bandes magnétiques.
REMARQUE: Si vous utilisez une hotte en mode
de recirculation sans conduit, vous devez
installer la plaque de dérivation d'air sur le
cadre de support supérieur avant d'assembler
les couvercles de conduit.
9. Fixez les couvercles supérieurs du conduit
au cadre de support supérieur à l'aide de (4)
vis 3/16 x 1/4 (2 vis pour chaque couvercle
supérieur du conduit). (FIG. H1).
10. Assemblez les couvercles de conduit inférieurs
sur les couvercles de conduit supérieurs
et fixez-les ensemble à l'aide de bandes
magnétiques. Les couvre-conduits inférieurs
doivent reposer sur le dessus du corps de la
hotte.
18 ZAZ, ZLC, ZRM, ZRE Guide d'utilisation, d'entretien et d'installation

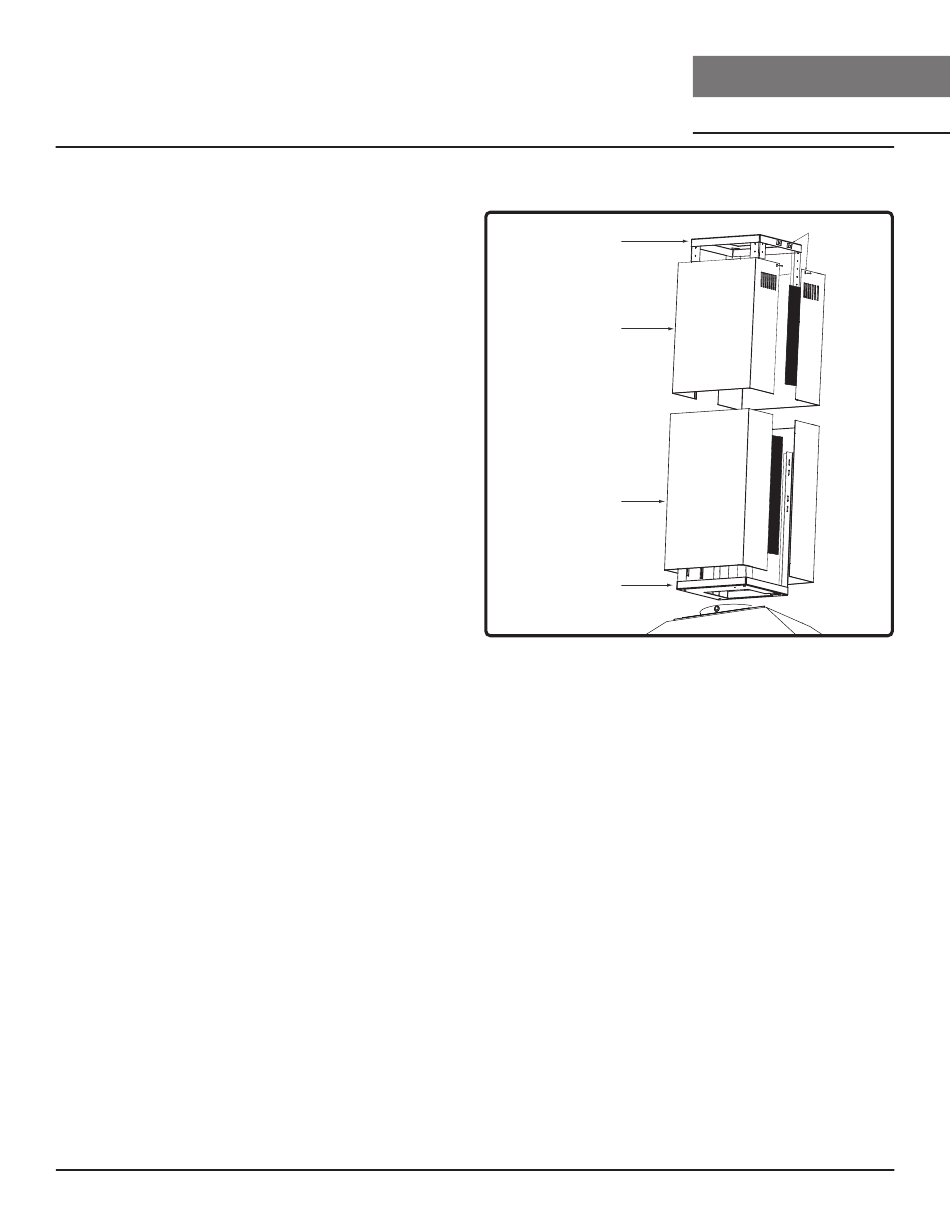

Cadre de support
supérieur
Couvre-conduits
supérieurs
Couvercles de
conduit inférieurs
Cadre de support
inférieur
FIG. H
C O R E
Z A Z , Z LC, Z R M , Z R E
Î L E
1
