6. СВЯЗЬ RS485 «ВЕДОМЫЙ», MODBUS RTU
6.1 Связь RS485 «Ведомый», Modbus RTU с инвертором Danfoss FC51
Ниже приведен адрес вебсайта, на котором можно получить техническую документацию преобразователей частоты
Danfoss. http://www.danfoss.com/poland/businessareas/drivessolutions/frequency+converters/vlt+micro+drive.htm

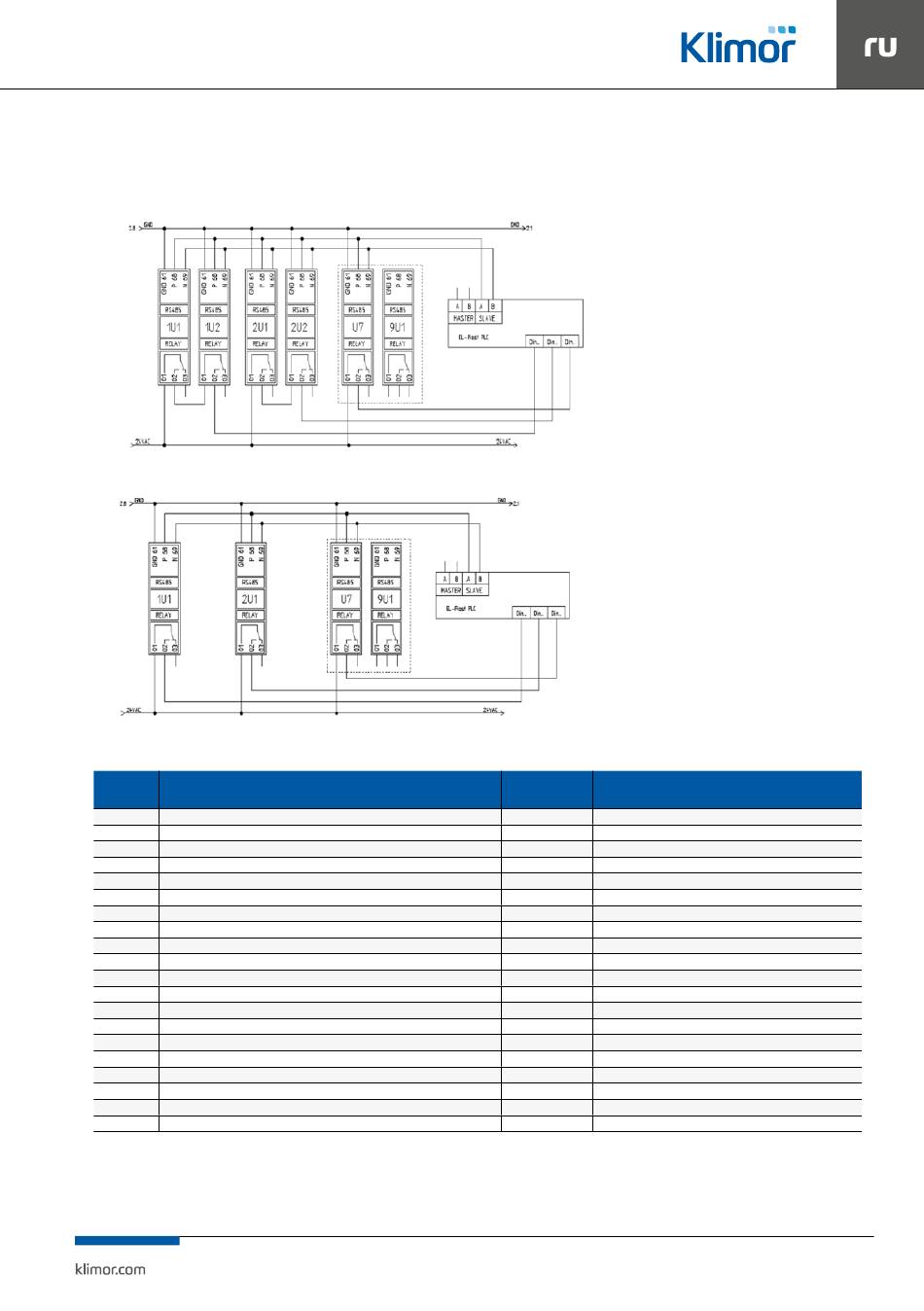

Рис. 3 Пример для системы с двойной подачей воздуха и двойным выпуском воздуха, роторного или гликолического восстановления
Рис. 4 Пример для системы с одиночной подачей воздуха, одиночным выпуском воздуха, роторного или гликолического восстановления
Таблица № 6 Конфигурация преобразователей частоты Danfoss FC51, управление через RS485
КОДИРОВКА
1-03 Норм. моменты затяжки
1-20 Номинальная мощность электродвигателя
1-24 Номинальный ток электродвигателя
1-25 Номинальная частота вращения электродвигателя
1-90 Термическая защита электродвигателя
3-02 Мин. запрошенная частота
3-03 Макс. запрошенная частота
3-17 Источник запрошенного значения 3
4-12 Мин. частота на выходе
4-14 Макс. частота на выходе
4-16 Ограничение тока на выходе
5-40 Функция реле
8-01 Местоположение системы управления
8-02 Источник командного слова
8-03 Время задержки связи
8-04 Реакция на истечение времени связи
8-30 Выбор протокола связи
8-31 Адрес преобразователя частоты в Modbus
8-32 Скорость передачи данных порта FC
8-33 Четность порта FC
ВНИМАНИЕ!
Fz max – частота преобразователя частоты для работы с макс. потоком воздуха вентилятора (в результате регулировки системы распределения воздуха). Сначала введите
частоту из технической документации установки.
НАИМЕНОВАНИЕ
ЗНАЧЕНИЕ
УСТАНОВКИ
0 Постоянный момент затяжки
кВт Паспортная табличка электродвигателя
А Паспортная табличка электродвигателя
об/мин Паспортная табличка электродвигателя
4 Только аварийное отключение ETR
0,000 Всегда вводится эта величина
Fz max Пользовательские настройки
11 Modbus
15,0 Всегда вводится эта величина
Fz max Пользовательские настройки
110,0
6 Работа без аварийных сигналов
0 Цифровое управление и командное слово
1 FC RS485
10,0
2 Останов
2 Modbus RTU
-
2 9600
3 Без бита четности, 2 стоповых бита
ОПИСАНИЕ
