IMPORTANT INSTRUCTIONS - SAVE THESE INSTRUCTIONS
Read all instructions before installing or using the heater. Please adhere to instructions
published in this manual. Failure to do so may be dangerous and may void certain
provisions of your warranty.
Regular Duty Forced Air Unit Heaters
RGE Series
Installation & Operation Instructions
Model Coding
RGE
Model
Series
Ruffneck™ is a registered trademark of Thermon.
Copyright© 2022. All rights reserved.
2 0
3
Kilowatts
Voltage
Contactor
02 - 2 kW
2 - 208
(Optional)
03 - 3 kW
3 - 240
04 - 4 kW
5 - 347
05 - 5 kW
6 - 416
07 - 7.5 kW
7 - 480
10 - 10 kW
8 - 600
15 - 15 kW
20 - 20 kW
25 - 25 kW
30 - 30 kW
C
T
Thermostat
(Optional)
B - Epoxy painted fan blade and motor
L - Energy Management Controller
V ‑ 120V control voltage (240 V is standard)
Part No.MI280.Rev.4.02 March 2022 Printed in Canada
®
C
US

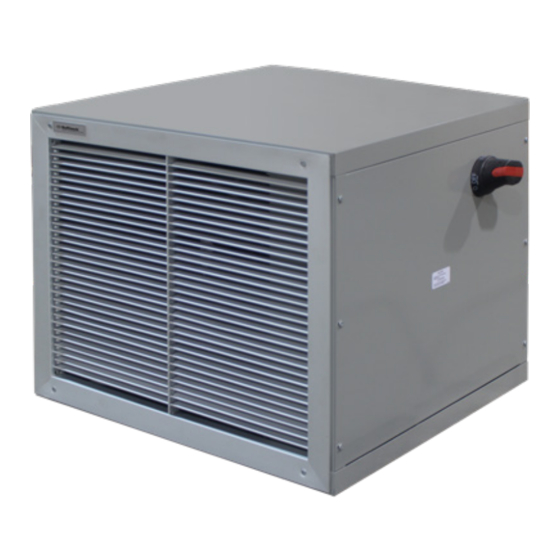

RGE heater with optional disconnect
-
D
Other Options
D - Disconnect switch
F - Fan switch
K - Fused control circuit
M - Manual reset high limit
N ‑ Low voltage relay (24 V)
ISO 9001
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Thermon Ruffneck RGE Series
Summary of Contents for Thermon Ruffneck RGE Series
- Page 1 M - Manual reset high limit 15 - 15 kW N ‑ Low voltage relay (24 V) 20 - 20 kW V ‑ 120V control voltage (240 V is standard) 25 - 25 kW 30 - 30 kW Part No.MI280.Rev.4.02 March 2022 Printed in Canada Ruffneck™ is a registered trademark of Thermon. Copyright© 2022. All rights reserved.
-
Page 2: Table Of Contents
TABLE OF CONTENTS A. Important Notices B. Installation Location ..................................3 Mounting ................................4 Electrical ................................5 Sample Wiring Schematics RGE Series Heaters ..............5 C. Operation General ..................................8 D. Repair & Replacement Heating Elements ............................8 Fan ....................................8 Thermal Cut-Out .............................8 E. -
Page 3: Important Notices
IMPORTANT NOTICES Disconnect heater from power supply at disconnect or CAUTION. This symbol indicates a potentially hazardous fuse box before opening enclosures or servicing heater. IF situation, which, if not avoided, may result in personal DISCONNECT IS BEING SERVICED, verify power has been CAUTION injury or damage to the equipment. -
Page 4: B.2 Mounting
B.2 Mounting mounting structure. Inspection of the mounting bolt for correct tensioning is also recommended after arrival at site WARNING. Install heater with suffcient clearance to walls to ensure no loosening has occurred in transportation. The and ceiling as indicated in figure 2 on page 4. Mount with WARNING mounting bolt/nut should be torqued to 65 – 75 ft‑lbs, refer bottom of heater no less than 6 ft (1830 mm) above floor ... -
Page 5: B.3 Electrical
Two 1/2" or Alternatively, all wiring schematics are available online at: 3/4" conduit knockouts are located on the 2 to 10 kW units. www.thermon.com. Two 1/2", 3/4", 1" or 1-1/4" conduit knockouts are located on the 15 to 30 kW units. - Page 6 Sample Wiring Schematics RGE Series Heaters (cont’d) If the wiring schematics of Figures 3A – 3G, page 5 – 7, do not match your configuration, check the inside access panel of the unit for specific wiring schematic. Figure 3B – RGE Series 2 – 10 kW wiring schematic with hi-limit and fused control circuit options. 208/240/480/600 V models. Figure 3C – RGE Series 2 – 10 kW wiring schematic with hi-limit, contactor, built-in thermostat, fan only switch options. 208 - 240V models. Figure 3D –...
- Page 7 Sample Wiring Schematics RGE Series Heaters (cont’d) Figure 3E - RGE Series 15 – 30 kW wiring schematic with hi-limit option. 208 – 600V models. Figure 3F - RGE Series 15 – 30 kW wiring schematic with hi-limit and contactor options. 208 – 240V models. Figure 3G - RGE Series 15 –...
-
Page 8: Operation
OPERATION General To operate heater, ensure power supply is properly Operate the unit for a minimum of 10 minutes to allow the connected as specified in the wiring schematic (refer to heating elements to reach a steady state. If no warm air Figures 3A – 3G, page 5 –7). is discharged from the heater, shut off the unit and see Section F. -
Page 9: Parts List
PARTS LIST Item Description Transformer Cabinet box assembly Thermal cut-out Louver assembly Terminal block, 6 pole Motor mount Terminal block, 3 pole Motor Contactor, 3 pole Fan blade Ground connector Cover panel Fuse BILL OF MATERIAL Rear grille ITEM DESCRIPTION Non‑finned (2–10 kW), ... - Page 10 Table 3 – Parts List Item Description Part Number Item Description Part Number Cabinet box 2 – 10 Contact Factory Thermostat - SPST — FAT 8 assembly 15 – 30 2 – 10 2 – 10 B11022-01 Thermostat knob — B11037-01 Louver assembly — 15-30 15 –30 B11022-02 TSK4114-32 Motor mounting 2 – 10 B11026-01 —...
-
Page 11: Troubleshooting Tips
TROUBLESHOOTING TIPS Heater is not operating. Heater is operating but no heat is present. Check all fuses. Check the control voltage to the contactor coil, if unit is equipped with a contactor and transformer. If voltage is Check disconnect switch. not within specification replace the transformer. Check voltage supplied to the heater – refer to the Measure and record all element resistances. Contact heater data plate for voltage requirements. -
Page 12: Technical Data
TECHNICAL DATA Table 5 – Technical Data Air Flow Temp. Rise Basic Unit with: Amps Basic Unit Thermostat Contactor & (Btu/hr) m³/min ºF ºC Contactor Ph 1 Ph 3 (1 Ph only) Thermostat 1 or 3 RGE022 RGE022C RGE022T RGE022CT 11.1 208/240 (6824) RGE023... -
Page 13: General Specifications
GENERAL SPECIFICATIONS Table 6 – General Specifications Nominal kW Fan Diameter 1040 1260 1500 1500 Air Delivery m³/min Horizontal Throw 14.3 6.0 to 8.0 8.0 to 12.0 Normal Mounting Height* (to underside) 1.8 to 2.4 2.4 to 3.6 Shipping Weight *Recommended mounting height to ensure warm air reaches the floor. Note*:... -
Page 14: Heater Maintenance Checklist
HEATER MAINTENANCE CHECKLIST Heater Model Date of Maintenance Serial Number Maintenance Done By Comments I.1 Periodic (before and as required during heating season) • Clean - Use compressed air only. • Mounting & Motor Check Heating Elements All mounting hardware condition and …... - Page 15 PLEASE ADHERE TO INSTRUCTIONS IN THIS MANUAL Failure to do so may be dangerous and may void certain provisions of your warranty. For further assistance, please call 24hr hotline: 1-800-661-8529 (U.S.A. and Canada) Please have model and serial numbers available before calling. WARRANTY: No warranty applies to paint fi ...
- Page 16 15 - 15 kW N ‑ Relais faible tension (24 V) 20 - 20 kW V - Tension de commande 120 V 25 - 25 kW (240 est standard) 30 - 30 kW Part No.MI280.Rev.4.02 mars 2022 Imprimé au Canada Ruffneck est une marque déposée de Thermon Droit d’auteur © 2022 Tous droits réservés.
- Page 17 TABLE DES MATIÈRES A. Avis importants B. Installation Emplacement ..............................18 Montage ................................19 Électricité ................................20 Schémas de raccordement des appareils de chauffage de la série RGE ....20 C. Fonctionnement Généralités ................................23 D. Réparation et rechange Éléments chauffants ............................23 Ventilateur ................................23 D.3 ...
-
Page 18: Avis Importants
AVIS IMPORTANTS Débrancher l’appareil de chauffage de la source de ATTENTION. Ce symbole indique une situation courant au disjoncteur ou à la boîte à fusibles avant potentiellement dangereuse qui, si elle n’est pas d’ouvrir les boîtiers ou de procéder à son entretien. évitée, pourrait causer des blessures corporelles ou SI UN ENTRETIEN EST EFFECTUÉ AU SYSTÈME DE ATTENTION endommager l’équipement. -
Page 19: B.2 Montage
B.2 Montage mouvement de l’appareil et protéger la structure de AVERTISSEMENT. Installer l’appareil de chauffage montage. Il est aussi recommandé d’examiner le boulon en assurant un dégagement suffisant avec les de montage à l’arrivée sur le site pour s’assurer qu’il ne murs et les plafonds, comme indiqué à la Figure 2, AVERTISSEMENT s’est pas desserré pendant le transport. Le boulon/écrou à la page 20. Monter de façon à ce que le dessous de montage doit être serré à un couple de 65 à 75 lb-pi. Se de l’appareil de chauffage soit à... -
Page 20: Électricité
1/2 po, les schémas de raccordement sont accessibles en ligne à de 3/4 po, de 1 po ou de 1 1/4 po. l’adresse www.thermon.com. L’appareil de chauffage peut être livré avec un thermostat d’ambiance intégré installé en usine. Les appareils de chauffage qui ne sont pas livrés avec cette option doivent ... - Page 21 Schémas de raccordement des appareils de chauffage de la série RGE (suite) Si les schémas de raccordement des Figures 3A à 3G, aux pages 20 à 23, ne correspondent pas à votre configuration, consulter le schéma de raccordement propre à l’appareil qui se trouve à l’intérieur du panneau d’accès. CÂBLAGE SUR PLACE CÂBLAGE D’USINE Fusible 3 Phase 1 Phase Fusible Raccordez au circuit de bobine de l’interrupteur externe. Figure 3B – Schéma de raccordement des appareils de la série RGE de 2 à 10 kW avec options de limite élevée et de circuit de commande à fusibles.
- Page 22 Schémas de raccordement des appareils de chauffage de la série RGE (suite) CÂBLAGE D’USINE CÂBLAGE SUR PLACE Contacteur externe Contacteur externe Caractéristique de l’interrupteur de sécurité: 600 V, 10 A résistif Interrupteur ou Interrupteur ou thermostat thermostat Circuit de commande 240 V CA, 1 A résistif 240 V CA, 1 A résistif 1 Phase 3 Phase...
-
Page 23: Fonctionnement
FONCTIONNEMENT Généralités circulation de l’air. S’il n’y a aucune obstruction, l’appareil de chauffage doit être examiné par un technicien qualifié Pour faire fonctionner l’appareil de chauffage, s’assurer afin de déterminer ce qui cause le déclenchement du que l’alimentation électrique est correctement branchée, dispositif de protection thermique. comme indiqué dans le schéma de raccordement (se Faire fonctionner l’appareil pendant au moins dix minutes reporter aux Figures 3A à 3G, aux pages 20 22). pour permettre aux éléments chauffants d’atteindre un Si le réchauffeur est configuré pour fonctionner sur un état de stabilité. -
Page 24: Liste Des Pièces
LISTE DES PIÈCES Article Description Dispositif de protection thermique Ensemble du caisson Bornier de connexion, 6 contacts Ensemble des grilles d’aération Bornier de connexion, 3 contacts BILL OF MATERIAL Fixation du moteur Contacteur, 3 contacts DESCRIPTION Moteur Raccord de mise à la terre CABINET BOX ASSEMBLY Pale de ventilateur Fusible... - Page 25 Tableau 3 – Liste des pièce Article Description Part Numéro Article Description Part Numéro Ensemble du caisson Contactez l’usine 2 – 10 Bouton du thermostat — B11037-01 15-30 Ensemble des grilles 2 – 10 B11022-01 — TSK4114-32 d’aération 15 – 30 B11022-02 2 – 10 B11033-02 Ensemble des grilles 2 – 10 B11026-01 —...
-
Page 26: Conseils De Dépannage
CONSEILS DE DÉPANNAGE L’appareil de chauffage ne fonctionne pas. L’appareil de chauffage fonctionne, mais ne produit pas de chaleur. Vérifier tous les fusibles. Si l’appareil est équipé d’un contacteur et d’un Vérifier le sectionneur. transformateur, vérifier la tension de commande à la Vérifier la tension fournie à l’appareil de chauffage. Se bobine du contacteur. Si la tension ne respecte pas les reporter à la plaque signalétique pour connaître les spécifications, remplacer le transformateur. exigences relatives à la tension. Mesurer et noter les résistances des éléments. - Page 27 DONNÉES TECHNIQUES Tableau 5 – Données techniques Débit d’air Temp. Hausse Modèle de base avec Amp. Modèle de Thermostat Contacteur base (Btu/hr) Pi³/min m³/min ºF ºC Contacteur (1 Phase Ph 1 Ph 3 uniquement) thermostat 1 or 3 RGE022 RGE022C RGE022T RGE022CT 11.1 208/240...
-
Page 28: Spécifications Générales
SPÉCIFICATIONS GÉNÉRALES Tableau 6 – Spécifications générales Nominale kW Diamètre du ventilateur pi³/min 1040 1260 1500 1500 Débit d’air m³/h Portée horizontale 14.3 Hauteur de montage 6.0 à 8.0 8.0 à 12.0 normale à l’horizontale* 1.8 à 2.4 2.4 à 3.6 (dessous de l’appareil) Poids à... -
Page 29: Liste De Contrôle Pour La Maintenance De L'appareil De Chauffage
LISTE DE CONTRÔLE POUR LA MAINTENANCE DE L’APPAREIL DE CHAUFFAGE Date de l’entretien Modèle de l’aérotherme Entretien effectué par Numéro de série Commentaires Périodique (avant la saison de chauffage, ainsi qu’au besoin pendant la saison de chauffage) • Nettoyer – utilisez uniquement de l’air • Montage et vérification comprimé État et tension de la totalité du matériel de montage …... - Page 30 VEUILLEZ VOUS CONFORMER AUX INSTRUCTIONS CONTENUES DANS CE MANUEL. Tout manquement à ces dernières pourrait s’avérer dangereux et invalider certaines dispositions de votre garantie. Pour obtenir une aide supplémentaire, veuillez appeler: 1-800-661-8529 (U.S.A. and Canada) Merci de préparervos numéros de modèle et de série avante d’appeler. GARANTIE: Aucune garantie ne s’applique à la fi ...
