IMPORTANT INSTRUCTIONS - SAVE THESE INSTRUCTIONS
Read all instructions before installing or using the heater. Please adhere to instructions
published in this manual. Failure to do so may be dangerous and may void certain
provisions of your warranty.
Regular Duty Forced Air Unit Heaters
GE Series
Installation & Operation Instructions
Model Coding
GE
Model
Series
Caloritech™ is a registered trademark of Thermon.
Copyright© 2022. All rights reserved.
2 0
3
Kilowatts
Voltage
Contactor
02 - 2 kW
2 - 208
(Optional)
03 - 3 kW
3 - 240
04 - 4 kW
5 - 347
05 - 5 kW
6 - 416
07 - 7.5 kW
7 - 480
10 - 10 kW
8 - 600
15 - 15 kW
20 - 20 kW
25 - 25 kW
30 - 30 kW
C
T
Thermostat
(Optional)
B - Epoxy painted fan blade and motor
V - 120V control voltage (240 V is standard)
Part No.MI153.Rev.5.07 August 2022 Printed in Canada
C
US

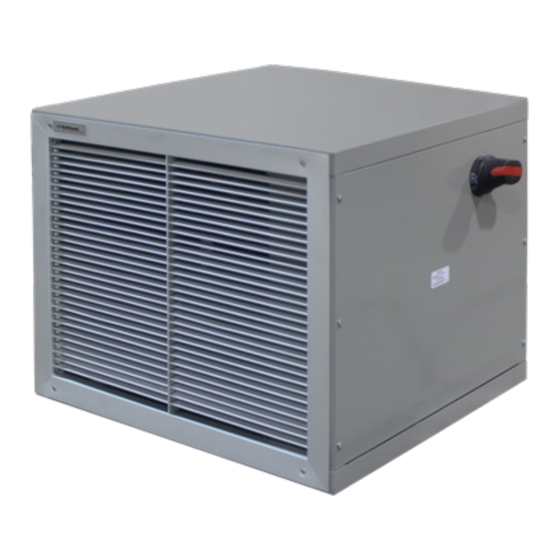

GE heater with optional disconnect
-
D
Other Options
D - Disconnect switch
F - Fan switch
K - Fused control circuit
L - Energy Management Controller
M - Manual reset high limit
N - Low voltage relay (24 V)
®
ISO 9001
Advertisement
Chapters
Table of Contents
Related Manuals for Thermon Caloritech GE Series
Summary of Contents for Thermon Caloritech GE Series
- Page 1 M - Manual reset high limit 15 - 15 kW N - Low voltage relay (24 V) 20 - 20 kW V - 120V control voltage (240 V is standard) 25 - 25 kW 30 - 30 kW Part No.MI153.Rev.5.07 August 2022 Printed in Canada Caloritech™ is a registered trademark of Thermon. Copyright© 2022. All rights reserved.
-
Page 2: Table Of Contents
TABLE OF CONTENTS A. Important Notices B. Installation Location ..............................3 Mounting ............................. 4 Electrical ..............................5 Sample Wiring Schematics GE Series Heaters ............5 C. Operation General ..............................8 D. Repair & Replacement Heating Elements ...........................8 Fan ................................8 Thermal Cut-Out ..........................8 E. -
Page 3: Important Notices
IMPORTANT NOTICES Heater is to be connected and serviced only by a qualified CAUTION. This symbol indicates a potentially hazardous electrician. situation, which, if not avoided, may result in personal Installation and wiring of the heater must adhere to all CAUTION injury or damage to the equipment. applicable codes. Disconnect heater from power supply at disconnect or WARNING. -
Page 4: B.2 Mounting
B.2 Mounting mounting structure. Inspection of the mounting bolt for correct tensioning is also recommended after arrival at site WARNING. Install heater with suffcient clearance to walls to ensure no loosening has occurred in transportation. The and ceiling as indicated in figure 2 on page 4. Mount with WARNING mounting bolt/nut should be torqued to 65 – 75 ft-lbs, refer bottom of heater no less than 6 ft (1830 mm) above floor ... -
Page 5: B.3 Electrical
Two 1/2" or Alternatively, all wiring schematics are available online at: 3/4" conduit knockouts are located on the 2 to 10 kW units. www.thermon.com. Two 1/2", 3/4", 1" or 1-1/4" conduit knockouts are located on the 15 TO 30 kW units. - Page 6 Sample Wiring Schematics GE Series Heaters (cont’d) If the wiring schematics of Figures 3A – 3G, page 5 –7, do not match your configuration, check the inside access panel of the unit for specific wiring schematic. Figure 3B – GE Series 2 – 10 kW wiring schematic with hi-limit and fused control circuit options. 208/240/480/600 V models. Figure 3C – GE Series 2 – 10 kW wiring schematic with hi-limit, contactor, built-in thermostat, fan only switch options. 208 - 240V models. Figure 3D –...
- Page 7 Sample Wiring Schematics GE Series Heaters (cont’d) Figure 3E - GE Series 15 – 30 kW wiring schematic with hi-limit option. 208 – 600V models. Figure 3F - GE Series 15 – 30 kW wiring schematic with hi-limit and contactor options. 208 – 240V models. Figure 3G - GE Series 15 –...
-
Page 8: Operation
OPERATION General To operate heater, ensure power supply is properly Operate the unit for a minimum of 10 minutes to allow the connected as specified in the wiring schematic (refer to heating elements to reach a steady state. If no warm air Figures 3A – 3G, page 5 – 7). is discharged from the heater, shut off the unit and see Section F. -
Page 9: Parts List
PARTS LIST Item Description Transformer Cabinet box assembly Thermal cut-out Louver assembly Terminal block, 6 pole Motor mount Terminal block, 3 pole Motor Contactor, 3 pole Fan blade Ground connector BILL OF MATERIAL Cover panel Fuse ITEM DESCRIPTION Rear grille CABINET BOX ASSEMBLY Non-finned (2–10 kW), ... - Page 10 Table 3 – Parts List Item Description Part Number Item Description Part Number Cabinet box 2 – 10 Contact Factory Thermostat - SPST — FAT 8 assembly 15-30 2 – 10 2 – 10 B11022-01 Thermostat knob — B11037-01 Louver assembly — 15-30 15 – 30 B11022-02 TSK4114-32 Motor mounting 2 – 10 B11026-01 —...
-
Page 11: Troubleshooting Tips
TROUBLESHOOTING TIPS Heater is not operating. Heater is operating but no heat is present. Check all fuses. Check the control voltage to the contactor coil, if unit is equipped with a contactor and transformer. If voltage is Check disconnect switch. not within specification replace the transformer. Check voltage supplied to the heater – refer to the Measure and record all element resistances. Contact heater data plate for voltage requirements. -
Page 12: Technical Data
TECHNICAL DATA Table 5 – Technical Data Air Flow Temp. Rise Basic Unit with: Amps Basic Unit Thermostat Contactor & (Btu/hr) m³/min ºF ºC Contactor Ph 1 Ph 3 (1 Ph only) Thermostat 1 or 3 GE022 GE022C GE022T GE022CT 11.1 208/240 (6824) GE023... -
Page 13: General Specifications
GENERAL SPECIFICATIONS Table 6 – General Specifications Nominal kW Fan Diameter 1040 1260 1500 1500 Air Delivery m³/min Horizontal Throw 14.3 Normal Mounting 6.0 to 8.0 8.0 to 12.0 Height* 1.8 to 2.4 2.4 to 3.6 (to underside) Shipping Weight *Recommended mounting height to ensure warm air reaches the floor. Note*:... -
Page 14: Heater Maintenance Checklist
HEATER MAINTENANCE CHECKLIST Heater Model Date of Maintenance Serial Number Maintenance Done By Comments I.1 Periodic (before and as required during heating season) • Clean - Use compressed air only. • Mounting & Motor Check Heating Elements All mounting hardware condition and …... - Page 15 NOTES NOTES...
- Page 16 PLEASE ADHERE TO INSTRUCTIONS IN THIS MANUAL Failure to do so may be dangerous and may void certain provisions of your warranty. For further assistance, please call 24hr hotline: 1-877-325-3473 (U.S.A. and Canada) Please have model and serial numbers available before calling. WARRANTY: No warranty applies to paint fi ...
- Page 17 15 - 15 kW N - Relais faible tension (24 V) 20 - 20 kW V - Tension de commande 120 V 25 - 25 kW (240 est standard) 30 - 30 kW Part No.MI153.Rev.5.07 août 2022 Imprimé au Canada Caloritech est une marque déposée de Thermon Droit d’auteur © 2022 Tous droits réservés.
- Page 18 TABLE DES MATIÈRES A. Avis importants B. Installation Emplacement ..........................19 B.2 Montage ............................20 Électricité ............................21 Schémas de raccordement des appareils de chauffage de la série GE 21 C. Fonctionnement Généralités ............................24 D. Réparation et rechange Éléments chauffants ......................... 24 Ventilateur ............................
-
Page 19: Avis Importants
AVIS IMPORTANTS uniquement par un électricien qualifié. ATTENTION. Ce symbole indique une situation L’installation et le câblage de l’appareil de chauffage potentiellement dangereuse qui, si elle n’est pas doivent respecter tous les codes applicables. évitée, pourrait causer des blessures corporelles ou ATTENTION Débrancher l’appareil de chauffage de la source de endommager l’équipement. courant au disjoncteur ou à la boîte à fusibles avant d’ouvrir les boîtiers ou de procéder à... -
Page 20: B.2 Montage
B.2 Montage mouvement de l’appareil et protéger la structure de AVERTISSEMENT. Installer l’appareil de chauffage montage. Il est aussi recommandé d’examiner le boulon en assurant un dégagement suffisant avec les de montage à l’arrivée sur le site pour s’assurer qu’il ne murs et les plafonds, comme indiqué à la Figure 2, AVERTISSEMENT s’est pas desserré pendant le transport. Le boulon/écrou à la page 20. Monter de façon à ce que le dessous de montage doit être serré à un couple de 65 à 75 lb-pi. Se de l’appareil de chauffage soit à... -
Page 21: Électricité
à de 3/4 po, de 1 po ou de 1 1/4 po. l’adresse www.thermon.com. L’appareil de chauffage peut être livré avec un thermostat d’ambiance intégré installé en usine. Les appareils de chauffage qui ne sont pas livrés avec cette option doivent ... - Page 22 Schémas de raccordement des appareils de chauffage de la série GE (suite) Si les schémas de raccordement des Figures 3A à 3G, aux pages 20 à 23, ne correspondent pas à votre configuration, consulter le schéma de raccordement propre à l’appareil qui se trouve à l’intérieur du panneau d’accès. CÂBLAGE SUR PLACE CÂBLAGE D’USINE Fusible 3 Phase 1 Phase Fusible Raccordez au circuit de bobine de l’interrupteur externe. Figure 3B – Schéma de raccordement des appareils de la série GE de 2 à 10 kW avec options de limite élevée et de circuit de commande à fusibles.
- Page 23 Schémas de raccordement des appareils de chauffage de la série GE (suite) CÂBLAGE D’USINE CÂBLAGE SUR PLACE Contacteur externe Contacteur externe Caractéristique de l’interrupteur de sécurité: 600 V, 10 A résistif Interrupteur ou Interrupteur ou thermostat thermostat Circuit de commande 240 V CA, 1 A résistif 240 V CA, 1 A résistif 1 Phase 3 Phase...
-
Page 24: Fonctionnement
FONCTIONNEMENT circulation de l’air. S’il n’y a aucune obstruction, l’appareil Généralités de chauffage doit être examiné par un technicien qualifié Pour faire fonctionner l’appareil de chauffage, s’assurer afin de déterminer ce qui cause le déclenchement du que l’alimentation électrique est correctement branchée, dispositif de protection thermique. comme indiqué dans le schéma de raccordement (se Faire fonctionner l’appareil pendant au moins dix minutes reporter aux Figures 3A à 3G, aux pages 21 – 23). pour permettre aux éléments chauffants d’atteindre un Si le réchauffeur est configuré pour fonctionner sur un état de stabilité. -
Page 25: Liste Des Pièces
LISTE DES PIÈCES Article Description Bouton du thermostat Ensemble du caisson Transformateur Ensemble des grilles d’aération Dispositif de protection thermique Fixation du moteur Bornier de connexion, 6 contacts Moteur Bornier de connexion, 3 contacts Pale de ventilateur Contacteur, 3 contacts BILL OF MATERIAL Panneau-couvercle Raccord de mise à... - Page 26 Tableau 3 – Liste des pièce Article Description Part Numéro Article Description Part Numéro Ensemble du caisson Contactez l’usine 2 – 10 Bouton du thermostat — B11037-01 15-30 Ensemble des grilles 2 – 10 B11022-01 — TSK4114-32 d’aération 15 – 30 B11022-02 2 – 10 B11033-02 Ensemble des grilles 2 – 10 B11026-01 —...
-
Page 27: Conseils De Dépannage
CONSEILS DE DÉPANNAGE L’appareil de chauffage ne fonctionne pas. L’appareil de chauffage fonctionne, mais ne produit pas de chaleur. Vérifier tous les fusibles. Si l’appareil est équipé d’un contacteur et d’un Vérifier le sectionneur. transformateur, vérifier la tension de commande à la Vérifier la tension fournie à l’appareil de chauffage. Se bobine du contacteur. Si la tension ne respecte pas les reporter à la plaque signalétique pour connaître les spécifications, remplacer le transformateur. exigences relatives à la tension. Mesurer et noter les résistances des éléments. - Page 28 DONNÉES TECHNIQUES Tableau 5 – Données techniques Débit d’air Temp. Hausse Modèle de base avec Amp. Modèle de Thermostat Contacteur et base (Btu/hr) Pi³/min m³/min ºF ºC Contacteur (1 Phase Ph 1 Ph 3 thermostat uniquement) 1 or 3 GE022 GE022C GE022T GE022CT 11.1...
-
Page 29: Spécifications Générales
SPÉCIFICATIONS GÉNÉRALES Tableau 6 – Spécifications générales Nominale kW Diamètre du ventilateur pi³/min 1040 1260 1500 1500 Débit d’air m³/h Portée horizontale 14.3 Hauteur de 6.0 à 8.0 8.0 à 12.0 montage normale à l’horizontale* 1.8 à 2.4 2.4 à 3.6 (dessous de l’appareil) Poids à... -
Page 30: Liste De Contrôle Pour La Maintenance De L'appareil De Chauffage
LISTE DE CONTRÔLE POUR LA MAINTENANCE DE L’APPAREIL DE CHAUFFAGE Date de l’entretien Modèle de l’aérotherme Entretien effectué par Numéro de série Commentaires Périodique (avant la saison de chauffage, ainsi qu’au besoin pendant la saison de chauffage) • Nettoyer – utilisez uniquement de l’air • Montage et vérification comprimé État et tension de la totalité du matériel de montage …... - Page 31 Remarque NOTES NOTES...
- Page 32 VEUILLEZ RESPECTER LES CONSIGNES DE CE MANUEL Á défaut de quoi vous prenez des risques et certaines dispositions de votre garantie seront annulées. Pour de l’aide supplémentaire, veuillez composer notre numéro d’urgence 24 h par jour: 1-800-410-3131 (U.S.A. et Canada). Merci de préparer vos numéros de modèle et de série avant d’appeler. GARANTIE: Aucune garantie ne s’applique à la fi ...
