3. Installation des ancrages sur la plaque du dossier

A
D
C
Il est très important d'aligner le côté droit et le gauche au
même niveau. De plus, vérifier que l'alignement vertical est le
même de chaque côté.
1.
2.
E
3.
B
15

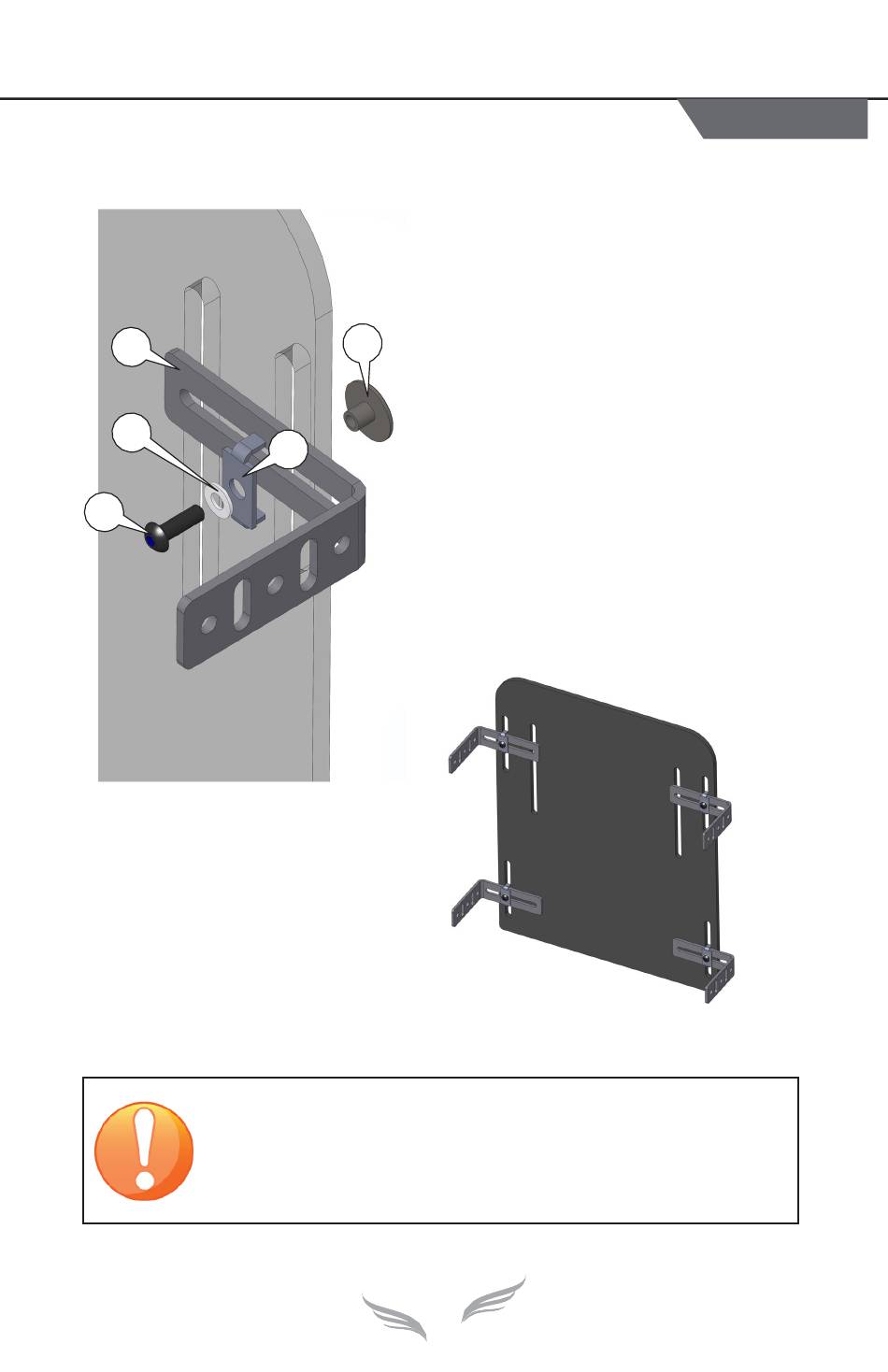

Bien appuyer l'équerre A sur la
plaque du dossier (ABS).
Déposer l'ancrage d'équerre B
sur l'équerre A.
Assembler la vis C, la rondelle D et
l'écrou E. Bien visser le tout.
Voici ce que vous devriez obtenir :
