2. Podstawowe informacje o produkcie

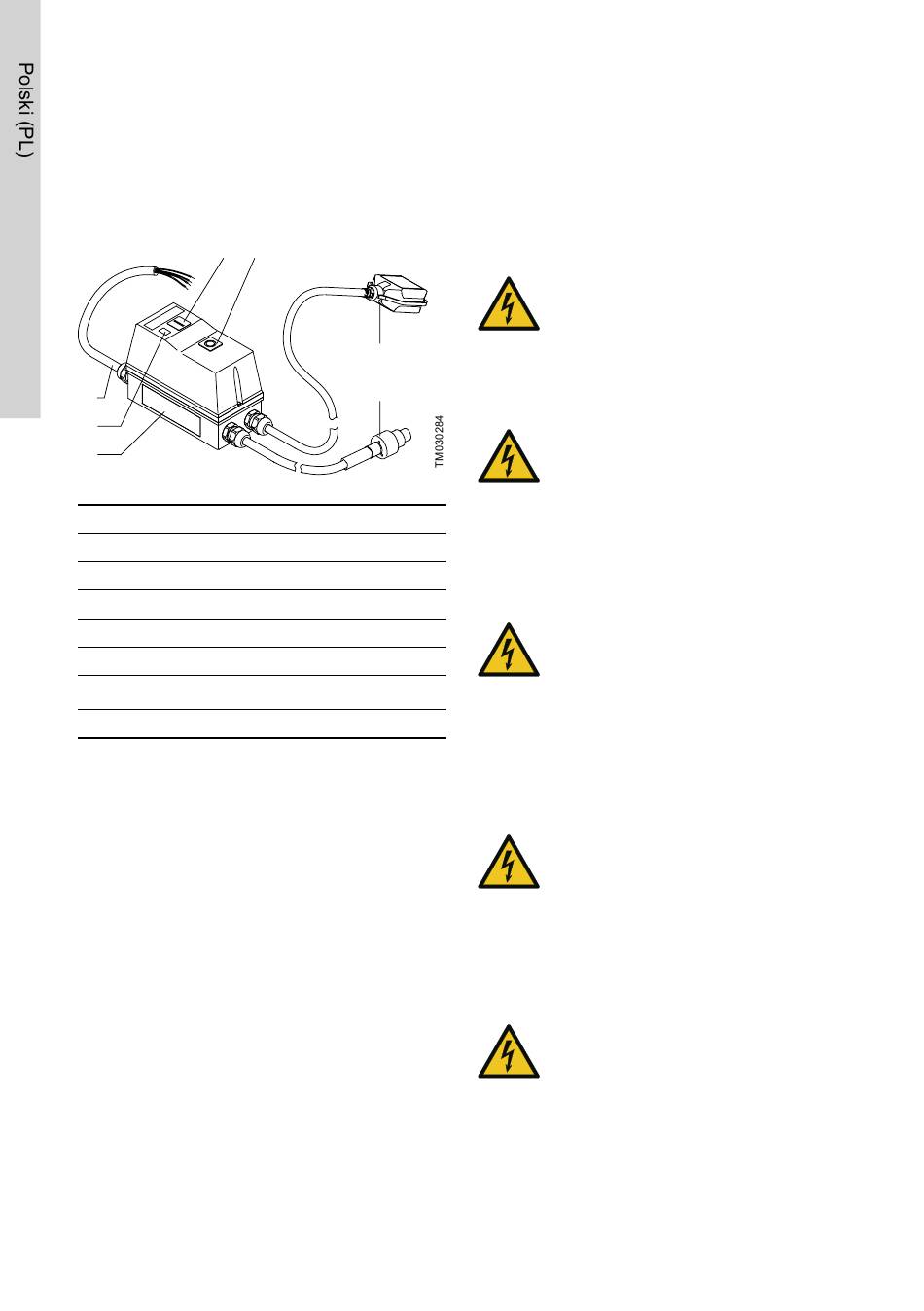

2.1 Opis produktu
Skrzynka sterująca składa się z kabli oraz szafki
zawierającej różne części, które umożliwiają
sterowanie podłączoną pompą.
3
4
1
2
7
Poz. Opis
1 Kabel sieciowy
2 Dioda sygnalizacyjna, praca
3 Przycisk, Start
4 Przycisk, Stop/Reset
5 Łącznik pływakowy
Przewód silnika *
6
7 Tabliczka znamionowa
* Używane są trzy rodzaje kabli:
1) UNILIFT AP12, AP35 i AP50
2) UNILIFT AP35B i AP50B
3) UNILIFT APG.
2.2 Przeznaczenie
Skrzynka sterująca przeznaczona jest do
zabezpieczenia i załączania / wyłączania
następujących typów pomp trójfazowych:
• UNILIFT AP12
• UNILIFT AP35
• UNILIFT AP50
• UNILIFT AP35B
• UNILIFT AP50B
• UNILIFT APG.
86
3. Wymagania montażowe
Informacje na temat regulacji łącznika pływakowego
znajdują się w instrukcji montażu i eksploatacji
pompy.
4. Podłączenie elektryczne
5
6
OSTRZEŻENIE
Ryzyko porażenia prądem
Śmierć lub poważne obrażenia ciała
‐
Przed rozpoczęciem prac przy urzą-
dzeniu odłączyć napięcie zasila-
nia.Upewnić się, że zasilanie nie może
zostać przypadkowo włączone.
OSTRZEŻENIE
Ryzyko porażenia prądem
Śmierć lub poważne obrażenia ciała
‐
Konieczne jest zamontowanie wyłącz-
nika różnicowoprądowego (RCD) o
wartości prądu zadziałania niższej niż
30 mA.
OSTRZEŻENIE
Ryzyko porażenia prądem
Śmierć lub poważne obrażenia ciała
‐
Należy się upewnić, czy wtyczka do-
starczona z produktem jest zgodna z
przepisami lokalnymi.
‐
Uziemienie ochronne (PE) wtyczki mu-
si być zgodne z uziemieniem ochron-
nym gniazda. W przeciwnym razie
użyć odpowiedniego adaptera, jeżeli
zezwalają na to lokalne przepisy.
OSTRZEŻENIE
Ryzyko porażenia prądem
Śmierć lub poważne obrażenia ciała
‐
Kable zasilania bez wtyczki należy
podłączyć do urządzenia odcinającego
zasilanie elektryczne, stanowiącego
element instalacji stałej, zgodnie z lo-
kalnymi zasadami wykonywania insta-
lacji.
UWAGA
Ryzyko porażenia prądem
Niewielkie lub umiarkowane obrażenia cia-
ła
‐
Należy zwrócić uwagę, aby napięcie i
częstotliwość sieci zasilającej podane
na tabliczce znamionowej pompy od-
powiadały sieci zasilającej, do której
będzie podłączona.
