Poz. Opis
1 Łącznik pływakowy
2 Silnik
5. Uruchamianie produktu
Skrzynka sterująca zawiera stycznik trójfazowy z
przekaźnikiem termicznym. Stycznik jest załączany i
wyłączany przez łącznik pływakowy, a tym samym
załącza i wyłącza pompę. Gdy styk łącznika
pływakowego jest zamknięty, załącza się stycznik i
pompa.
5.1 Załączanie i wyłączanie pompy
1. Wcisnąć przycisk Start.
a. Jeśli styk łącznika pływakowego jest
zamknięty, pompa załącza się.
b. Jeśli styk łącznika pływakowego jest otwarty,
pompa pozostaje wyłączona.
2. Wcisnąć przycisk Stop/Reset.
a. Jeśli styk łącznika pływakowego jest
zamknięty, pompa wyłącza się.
b. Jeśli styk łącznika pływakowego jest otwarty,
pompa wyłącza się.
88
5.2 Resetowanie przekaźnika termicznego
Jeśli zadziałał przekaźnik termiczny, można go
zresetować przez krótkie naciśnięcie przycisku Stop/
Reset.
• Jeśli styk łącznika pływakowego jest otwarty,
przekaźnik termiczny zostaje załączony, ale
pompa pozostaje wyłączona.
• Jeśli styk łącznika pływakowego jest zamknięty,
przekaźnik termiczny zostaje załączony, a pompa
się załącza.
6. Funkcje sterujące

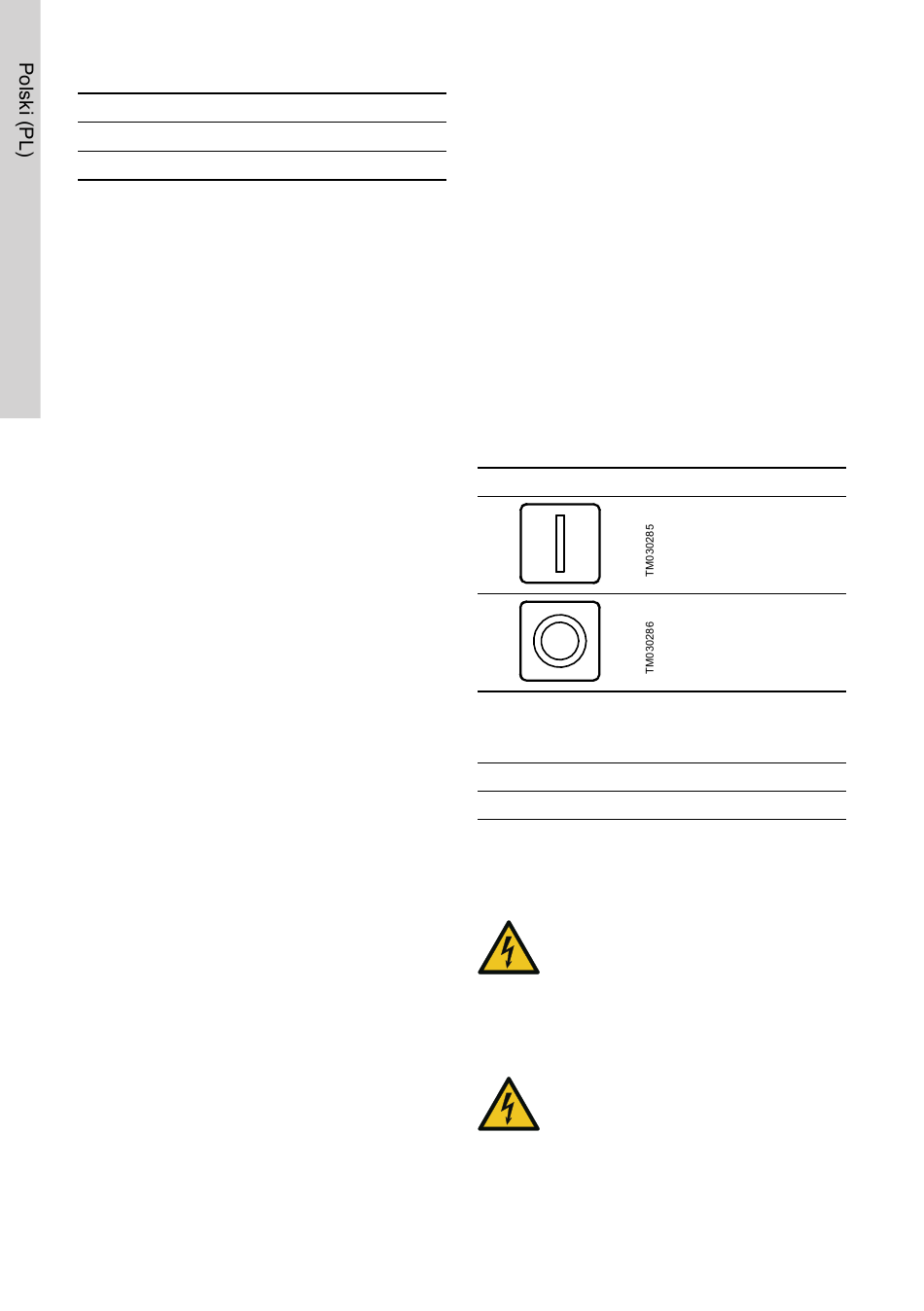

6.1 Panel sterowania
Skrzynka sterująca posiada dwa przyciski: jeden
służy do załączania pompy, a drugi do wyłączania
pompy i resetowania przekaźnika termicznego.
Symbol
7. Dane techniczne
Stopień ochrony
Temperatura min./maks.
8. Konserwacja
OSTRZEŻENIE
Ryzyko porażenia prądem
Śmierć lub poważne obrażenia ciała
‐
Przed rozpoczęciem prac przy urzą-
dzeniu odłączyć napięcie zasilania.
‐
Upewnić się, że zasilanie nie może
zostać przypadkowo włączone.
OSTRZEŻENIE
Ryzyko porażenia prądem
Śmierć lub poważne obrażenia ciała
‐
Wszystkie połączenia elektryczne mu-
szą być wykonane przez wykwalifiko-
wanego elektryka zgodnie z lokalnymi
przepisami.
Opis
Przycisk Start pompy
Przycisk Stop/Reset po-
mpy
IP65 (IEC 60529)
0-40 °C
