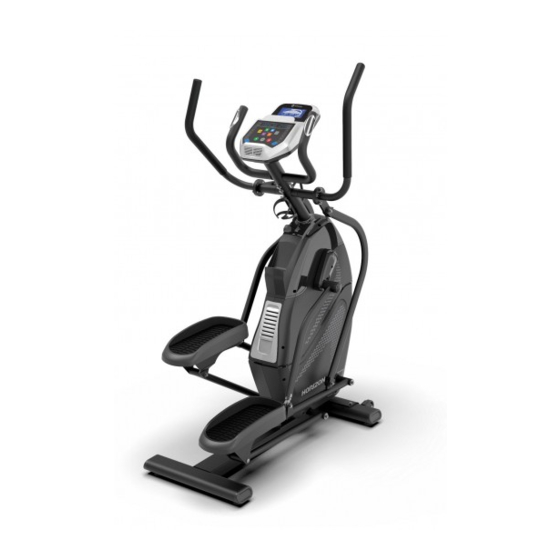

Horizon Fitness HT5.0 Manual
  1. Manuals
  2. Brands
  3. Horizon Fitness Manuals
  4. Fitness Equipment
  5. HT5.0
  6. Manual

Horizon Fitness HT5.0 Manual

Hide thumbs Also See for HT5.0:
Table of Contents

Advertisement

Quick Links

HT5.0
HZ19_OM_HT5-0_r1_0_C.indd 1
3/8/19 9:22 AM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HT5.0 and is the answer not in the manual?

Questions and answers

Related Manuals for Horizon Fitness HT5.0

Summary of Contents for Horizon Fitness HT5.0

  • Page 1 HT5.0 HZ19_OM_HT5-0_r1_0_C.indd 1 3/8/19 9:22 AM...
  • Page 2 组装 警告！ 简体中文 拆箱 繁體中文 在组装过程中， 须特别注意几个方面。 必须正确遵循组装说明， 并确保所有零件牢 在您要使用设备的位置打开包装箱。 将包装箱置于水平平面上。 建议遮盖地板， 以防地板磨损。 固拧紧。 若未正确遵循组装说明， 则可能导致设备上的零件未能拧紧， 而松动的零 拆箱时切勿侧面朝下。 件可能发出刺耳的噪音。 为防止设备损坏， 必须查阅组装说明， 并采取纠正措施。 ENGLISH 重要说明 需要帮助？ 在执行每个组装步骤的过程中， 要确保备好所有螺母和螺栓， 且已部分旋好。 若您有任何疑问或零件丢失， 请联系 Horizon 客户技术支持部。 一些零件已预先润滑， 以有助于组装和使用。 请勿擦掉润滑剂。 如难以组装， 建议涂抹少量锂基润滑剂。 序列号位置 配套工具： 在继续之前， 请查找在条形码标签 F 6 毫米...
  • Page 3 拆开用于第 1 步的五金件。 拆下外包装。 拆开用于第 2 步的五金件。 - 14 岁以下的儿童应远离本设备 。 - 使用前请阅读用户手册 。 警告 - 心率监测系统可能会不准确 。 过度运动可 - 请严格按照设计用途使用本设备 。 B 将底座 (2) 连接到主机架 (1) 上， 上方用 4 个螺栓 (A) B 将曲柄臂 (5) 连接到上连杆臂 (6) 上， 需用到 1 个 导致严重伤害甚至死亡...
  • Page 4 基本操作 拆开用于第 3 步的五金件。 拆开用于第 4 步的五金件。 B 连接控制台电线 (9)， 并小心将电线塞入控制台支杆中。 B 将上手柄 (12) 连接到控制台 (11)支杆上， 需用到 8 个 螺栓 (N)、 8 个弹簧垫圈 (B)及 8 个平垫圈 (O)。 C 将手柄总成 (10) 连接到控制台支杆 (11) 上， 正面用 2 个 螺栓 (L)、 2 个弹簧垫圈 (B)及 2 个弧形垫圈 (M)， 两侧用 C 连接控制台电线...
  • Page 5 正确使用 控制台描述 请注意： 控制台上覆有一层薄薄的透明塑料防护板， 使用前应将其拆下。 上下设备 LCD 液晶显示屏窗口： 显示锻炼反馈信息、 程序概要等。 1) 站在设备的一侧， 靠近位置最低的脚踏板。 B) 阅读支架： 放置阅读材料。 2) 握住两个固定式手柄， 同时将脚放在位置最低的脚踏板上， 然后用力将身体拉到设备上。 3) 待设备恢复静止后， 将另一只脚放在另一个踏板上。 LED 显示屏窗口： 显示锻炼反馈信息。 4) 如要离开， 请待踏板完全停止， 然后将脚从位置最高的脚踏板上移开， 站在设备一侧的地面上 （靠 D) 程序按钮： 按下相应按钮可选择锻炼程序。 近位置最低的脚踏板） 。 E) 阻力选择快捷键： 按下此按钮， 可快速达到所需的阻力。 下半身锻炼...
  • Page 6 显示屏窗口 准备开始 使用心率监测功能 插入电源线。 检查以确保设备附近无妨碍设备运行的物体。 请注意： 控制台上覆有一层薄薄的透明塑料防护板， 使用前应将其拆下。 • 时间： 以分钟： 秒的形式显示。 可查看剩余时间或锻炼所用时间。 此款产品所附带的心率监测功能不得视作医疗装置。 虽然心率握柄可提供实际心率的相 对预估值， 但在需要准确读数时， 不应以此数据为准。 某些人 （包括接受心脏康复计划治疗 • 里程： 以英里为单位显示。 表示在锻炼过程中行进的距离或剩余距离。 A) 快速启动 的患者） 可能会使用各种形式的心率监测系统 （如胸戴式或腕带式心率检测仪） ， 并从中受 • 卡路里： 锻炼已消耗或还需消耗的总热量。 益。 但各种因素 （包括使用者的运动） 皆可能会影响心率读数的准确性。 只需按下 ， 即可开始锻炼。 从 0:00 开始计时。 心率读数仅用于帮助确定心率的总体趋势。...
  • Page 7 故障排除 程序 基本故障排除 使用媒体播放器 手动 常见的产品问题 在此锻炼程序中， 您可随时手动调整设备。 1) 将配套的音频适配器电缆分别插入控制台右侧的音频输 问题： 控制台不亮。 入插孔和媒体播放器上的耳机插孔。 解决方案： 验证下列事项： 2) 使用媒体播放器上的按钮调节歌曲设置和音量。 我的设备发出的声音是否正常？ 减重 • 设备插入的插座是否工作正常。 再次检查断路器是否未跳闸。 通过升降阻力级别来促进减重， 同时让您始终处于脂肪燃烧区间。 此为基于 3) 不用时， 拔出音频适配器电缆。 这款设备使用皮带传动和无摩擦磁阻， 是目前市场上静音等级最高的设备之一。 我们 时间的程序， 有 10 个级别可供选择。 用户可使用 +/- 设置时间和级别。 • 是否使用正确的电源线。 仅可使用配套提供的电源线。 测试电源线上的电压， 以验证是否 采用品质卓越的轴承和皮带来减少噪音。...
  • Page 8 故障排除 维护 需要帮助？ 维护计划 操作 频率 如果此故障排除部分无法解决问题， 请停止使用设备并关闭电源。 问题： 设备发出吱吱声或啁啾声。 需要做哪些日常维护？ 解决方案： 验证下列事项： 几乎无需维护和清洁。 按此计划维护可延长设备寿命。 清洁设备： • 将设备置于水平平面上。 请参考信息卡上的联系信息， 以获取帮助。 我要如何清洁设备？ • 从壁装电源插座拔出电源线插头， 关闭设备。 • 在组装过程中拧松所有连接的螺栓、 润滑接头、 润滑螺纹并重新拧紧。 若螺栓松动， 仅可用肥皂和水基清洗剂清洗。 切勿在塑料零件上使用溶 • 用湿布擦拭设备。 切勿使用溶剂， 否则会损坏设 涂抹蓝色螺纹锁固胶并重新拧紧。 剂。 设备及其操作环境的清洁可最大限度地减少维护问题 备。 及电话维修申请。 因此， 建议遵循下列预防性维护计划。 每日...
  • Page 9 組裝 警告 - 未滿 14 歲的兒童不得接近本機器 。 - 使用前請詳閱使用手冊 。 - 心率監測系統可能不正確 。 運動過量可能 - 請遵循本器材的用途 。 會引致嚴重傷害或死亡 。 如果感覺昏厥 ， 請 - 使用本器材前請先詢問醫師 。 具有引致人身傷害的風險 ： 立即停止運動 。 - 本器材僅供消費者使用 。 警告 ！ 拆除包裝 A) 上把手 組裝過程中有幾個地方必須特別注意 。 請務必遵循組裝指示 ， 以確認所有零件 在準備使用設備的場所拆除包裝...
  • Page 10 開啟第 1 步的硬體 。 拆掉外包裝 。 開啟第 2 步的硬體 。 開啟第 3 步的硬體 。 開啟第 4 步的硬體 。 B 將底架 (2)安裝到主車架 (1)上 ： 頂部使用 4 個螺栓 (A) 、 B 將擺臂 (5)安裝到上連接臂 (6)上 ： 使用 1 個螺栓 (F) 、 B 連接儀表線 (9)並小心地將它們塞進儀表支柱中 。 B 將上扶手...
  • Page 11 基本操作 正確使用方式 前部 站上設備與離開設備 15 公分 （6 英吋） 1) 站在設備的一側 ， 靠近最低的腳踏板 。 2) 撐住兩個後方扶手後 ， 一腳踏在位置最低的腳踏板上 ， 將踏板向下踩到最低位置 ， 接著再踏上腳踏板 。 3) 待本設備停下後 ， 再將另一隻腳踏上另一側的踏板 。 4) 從設備上下來時 ， 先等踏板完全停下來 ， 把腳從最高的腳踏板上移開 ， 然後從靠近最低腳踏板的一側從設備上下來 。 下半身訓練 電源 主要訓練下半身 ： 用腳推動腳踏板時 ， 雙手僅握住把手 。 電源線必須插入電源插座...
  • Page 12 儀表 詳述 顯示器視窗 注意 ： 儀表上覆蓋了一片透明塑膠保護薄膜 ， 使用機器前應移除 。 注意 ： 儀表表面上有一層透明的塑膠保護薄膜 ， 使用前請先撕除該薄膜 。 • 時間 ： 顯示格式為分鐘 ： 秒鐘 。 查看訓練的剩餘時間或經過的時間 。 LCD 顯示器視窗 ： 運動程式資訊回饋 、 計畫資料等 。 • 距離 ： 顯示單位為英哩 。 顯示您在運動期間已完成的距離或剩餘距離 。 B) 閱讀架 ： 擺放閱讀素材 。 •...
  • Page 13 入門指南 程式 使用心率功能 插入電源線 。 檢查周圍並確保沒有會妨礙設備移動的物體 。 使用您的媒體播放器 手動控制 本產品的心率偵測功能並非醫療裝置 。 儘管心率感測握把可提供實際心率的相對估計值 ， 允許您隨時手動調整機器的運動程式。 1) 將原廠配備的音訊轉接線連接到儀表右側的音訊輸入插孔和您媒體播放器的耳機插孔 但需要精確的讀數時不應依賴此功能 。 部分人士 (包括進行心臟復健計畫的人) A) 快速開始 可採用其他像是腕帶或胸帶式的心率監測系統 ， 以獲得更精確的測量結果 。 各種因素 2) 使用您的媒體播放器按鈕調整歌曲設定和音量 。 （包括使用者的動作） 可能會影響心率讀數的準確性 。 心率讀數僅限作為健身的輔助數 減重 只需按壓     即可開始訓練 。 時間將從 0:00 開始計數 。 3) 不使用時...
  • Page 14 故障排除 故障排除 需要幫助嗎？ 基本故障排除 如果此故障解除部分提供的資訊無法解決您的問題 ， 常見產品問題 問題 ： 設備發出吱吱聲或啁啾聲 。 請停止使用並切斷電源 。 問題 ： 儀表燈沒有亮 。 解決方案 ： 檢查以下各項 ： • 設備放置在水平表面上 。 解決方案 ： 檢查以下各項 ： 設備發出的聲音正常嗎？ 請參閱資訊卡上的聯絡資訊 ， • 在組裝過程中鬆開所有螺栓 ， 給接頭和螺絲塗上潤滑脂 ， 然後重新鎖 • 機器的插頭已插好且正常通電 。 仔細檢查保險絲是否跳脫 向相關人員尋求幫助...

  • Page 15: Serial Number Location

    F 2 Upper Handlebars F 1 Handlebar Assembly F 2 Footpads MODEL NAME F 1 Console HORIZON HT5.0 PEAK TRAINER F 1 Power Cord F 1 Hardware Kit F 1 Bottle of Silicone Lubricant * Use the information above when calling for service.
  • Page 16 A Open HARDWARE FOR STEP 1. Remove outer packaging. A Open HARDWARE FOR STEP 2. - KEEP CHILDREN UNDER THE AGE OF 14 AWAY FROM MACHINE. - USE THIS EQUIPMENT FOR ITS INTENDED PURPOSE ONLY. B Attach BASE FRAME (2) to MAIN FRAME (1) using 4 BOLTS B Attach CRANK ARM (5) to UPPER LINK ARM (6) using WARNING - HEART RATE MONITORING SYSTEMS MAY BE INACCURATE.

  • Page 17: Basic Operation

    A Open HARDWARE FOR STEP 3. A Open HARDWARE FOR STEP 4. BASIC OPERATION B Connect the CONSOLE WIRES (9) and carefully B Attach UPPER HANDLEBARS (12) to the CONSOLE MAST (11) using 8 BOLTS (N), 8 SPRING tuck them into the console mast. WASHERS (B) and 8 FLAT WASHERS (O).

  • Page 18: Proper Usage

    PROPER USAGE CONSOLE DESCRIPTION Note: There is a thin protective sheet of clear plastic on the overlay of the console that should be removed before use. MOUNTING AND DISMOUNTING THE EQUIPMENT 1) Stand on the side of the equipment next to the lowest foot pedal. LCD DISPLAY WINDOW: Displays workout feedback, program profile and more.

  • Page 19: Display Windows

    DISPLAY WINDOWS GETTING STARTED USING THE HEART RATE FUNCTION Note: There is a thin protective sheet of clear plastic on the overlay Plug in the power cord. Check to make sure no objects are nearby that will hinder the movement of the equipment. of the console that should be removed before use.

  • Page 20: Troubleshooting

    PROGRAMS TROUBLESHOOTING BASIC TROUBLESHOOTING USING YOUR MEDIA PLAYER MANUAL COMMON PRODUCT QUESTIONS A workout that allows you to manually adjust the machine at anytime. 1) Connect the included AUDIO ADAPTOR CABLE to the AUDIO IN JACK on the right PROBLEM: The console does not light up. of the console and the headphone jack on your media player.

  • Page 21: Need Assistance

    TROUBLESHOOTING MAINTENANCE NEED ASSISTANCE? MAINTENANCE SCHEDULE PROBLEM: The equipment makes a squeaking or chirping noise. If this troubleshooting section does not remedy the ACTION FREQUENCY WHAT KIND OF ROUTINE problem, discontinue use and turn the power off. MAINTENANCE IS REQUIRED? SOLUTION: Verify the following: Clean the equipment: •...
  • Page 22 HZ19_OM_HT5-0_r1_0_C.indd 42-43 3/8/19 9:22 AM...
  • Page 23 © 2019 Johnson Health Tech HT5.0 Rev 1.0 C HZ19_OM_HT5-0_r1_0_C.indd 44 3/8/19 9:22 AM...
