Congratulations on your latest furniture purchase! Dorel Living furniture has been
developed with quality, convenience and style in mind. We trust it will provide you with
many years of exceptional comfort and service.
Before beginning assembly, we encourage you to familiarize yourself with your new
furniture piece by taking a few minutes to go through this booklet. It contains important
information on our warranty and care tips to keep your furniture looking as good as new.
For more great furniture ideas, check out our website at
You can also keep up to date on all the latest trends by liking our
and
Instagram page.
Date of Purchase: _____ / _____ / _____
Questions, concerns, missing parts? Customer satisfaction is important to us at Dorel
Asia. CONTACT OUR CUSTOMER SERVICE DEPARTMENT BEFORE RETURNING
Our agents are available Monday to Friday 8am to 5pm (EST) to take your call and
answer any questions. For faster service, always have the model number ready when
You can also reach us by email or by visiting our website and clicking on the Support tab:
NOTE: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

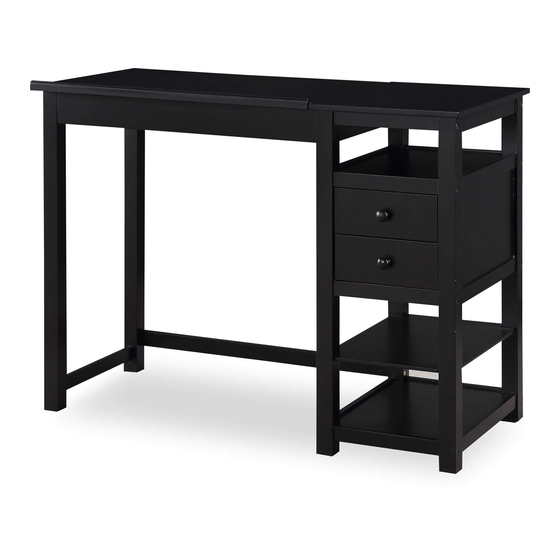

COUNTER HEIGHT DESK
Model Number:
DL3514
DL3514-BK
PRODUCT TO THE RETAILER.
contacting us.
toll free #: 1-800-295-1980
das@dorel.com
UPC Code:
0-65857-15762-8
0-65857-20342-4
www.dorelliving.com
Lot Number:
(located on carton)
Color:
ESPRESSO
BLACK
Facebook page

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DL3514 and is the answer not in the manual?

Questions and answers

Related Manuals for Dorel DL3514

Summary of Contents for Dorel DL3514

  • Page 1 Date of Purchase: _____ / _____ / _____ Lot Number: (located on carton) Questions, concerns, missing parts? Customer satisfaction is important to us at Dorel Asia. CONTACT OUR CUSTOMER SERVICE DEPARTMENT BEFORE RETURNING PRODUCT TO THE RETAILER. Our agents are available Monday to Friday 8am to 5pm (EST) to take your call and answer any questions.

  • Page 2: Customer Service

    Check all bolts, screws and fasteners periodically and tighten them if necessary. 1-YEAR LIMITED WARRANTY Dorel warrants its product to be free from defects in material and workmanship and agrees to remedy any such defect. This warranty covers 1 year from the date of original purchase from authorized retailers.

  • Page 3: Hardware List

    COUNTER HEIGHT DESK DL3514 / DL3514-BK HARDWARE LIST FLAT HEAD SCREW ROUND HEAD BOLT 16PCS 2PCS KNOB FLAT HEAD SCREW 2PCS 12PCS HEX SOCKET HEAD BOLT BARREL NUT 26PCS 26PCS WOOD DOWEL CAM BOLT 28PCS 6PCS...
  • Page 4 COUNTER HEIGHT DESK DL3514 / DL3514-BK HARDWARE LIST CAM LOCK SHELF SUPPORT 6PCS 4PCS ALLEN KEY DRAWER STOPPER 2PCS ROUND HEAD SCREW 2PCS...

  • Page 5: Parts List

    COUNTER HEIGHT DESK DL3514 / DL3514-BK PARTS LIST DRAWER FRONT DRAWER SIDE 2PCS 4PCS DRAWER BOTTOM DRAWER BACK 2PCS 2PCS TOP PANEL SUPPORT RAIL RIGHT SIDE PANEL RAIL 3PCS...
  • Page 6 COUNTER HEIGHT DESK DL3514 / DL3514-BK PARTS LIST RAIL BACK PANEL UPPER RAIL 3PCS BACK PANEL LOWER RAIL DRAWER MIDDLE RAIL SHELF BACK PANEL 2PCS DIVIDER PANEL SMALL TOP PANEL...
  • Page 7 COUNTER HEIGHT DESK DL3514 / DL3514-BK PARTS LIST LEFT LOWER RAIL LEFT BACK UPPER RAIL LEFT FRONT UPPER RAIL LEFT CENTER RAIL LEFT SHELF LEFT SIDE PANEL DIVIDER ADJUSTABLE SHELF 2PCS...
  • Page 8 COUNTER HEIGHT DESK DL3514 / DL3514-BK STEP 1. Attach drawer sides (B) to drawer front (A) with flat head screws (1). Slide drawer bottom (C) into the grooves of the drawer sides (B) and drawer front (A). Attach drawer back (D) to drawer sides (B) with flat head screws (1).
  • Page 9 COUNTER HEIGHT DESK DL3514 / DL3514-BK STEP 2. Attach support rail (F) to the top panel (E) with flat head screws (4). Use a Phillips head screw driver (not included) to tighten the screws.
  • Page 10 COUNTER HEIGHT DESK DL3514 / DL3514-BK STEP 3. Insert wood dowels (7) into right side panel (G) as shown below. Insert barrel nuts (6) into rails (H & I), back panel upper rail (J) and back panel lower rail (K) as shown below.
  • Page 11 COUNTER HEIGHT DESK DL3514 / DL3514-BK STEP 4. Insert one shelf (M) into the grooves of rails (H) as shown below. Insert another shelf (M) into the grooves of rail (H) and back panel upper rail (J) as shown below.
  • Page 12 COUNTER HEIGHT DESK DL3514 / DL3514-BK STEP 5. Insert wood dowels (7) and barrel nuts (6) into rails (H & I), back panel upper rail (J), back panel lower rail (K) and drawer middle rail (L) as shown below. Attach divider panel (O) to the assembled unit with hex socket head bolts...
  • Page 13 COUNTER HEIGHT DESK DL3514 / DL3514-BK STEP 6. Insert cam bolts (8) into the correct hole of left back upper rail (R) and left front upper rail (S) as shown below. Insert cam locks (9) and wood dowels (7) into the correct hole of left center rail (T) as shown below.
  • Page 14 COUNTER HEIGHT DESK DL3514 / DL3514-BK STEP 7. Insert left shelf (U) into the grooves of left back upper rail (R) and left front upper rail (S).
  • Page 15 COUNTER HEIGHT DESK DL3514 / DL3514-BK STEP 8. Insert wood dowels (7) and barrel nuts (6) into the correct hole of left back upper rail (R), left front upper rail (S) and left lower rail (Q). Attach left side panel (V) to the assembled unit with hex socket head bolts (5).
  • Page 16 COUNTER HEIGHT DESK DL3514 / DL3514-BK STEP 9. Insert cam bolts (8) into the correct hole of small top panel (P). Insert cam locks (9) into the correct hole of right side panel (G) and divider panel (O). Fasten small top panel (P) to right side panel (G) and divider panel (O) by rotating cam locks (9) 1/2 turn clockwise.
  • Page 17 COUNTER HEIGHT DESK DL3514 / DL3514-BK CAUTION: This unit is intended for use only with the products and/or maximum weights indicated. Use with other products and/or products heavier than the maximum weights indicated may result in instability or cause possible injury.
  • Page 18 0-65857-20342-4 NEGRO ¡Felicitaciones por su nueva compra de un mueble! Los muebles de la línea Dorel Living han sido diseñados con la calidad, la comodidad y el estilo en mente. Estamos seguros de que este mueble le servirá por muchos años con su comodidad excepcional.

  • Page 19: Servicio Al Cliente

    GARANTÍA LIMITADA DE 1 AÑO Dorel garantiza que este producto está libre de defectos de material y mano de obra y se compromete a remediar cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha de compra original.
  • Page 20 ESCRITORIO ALTO DL3514 / DL3514-BK LISTA DE TORNILLOS Y ACCESORIOS TORNILLOS DE CABEZA PLANA PERNOS DE CABEZA REDONDA 16 PCS 2 PCS POMO TORNILLOS DE CABEZA PLANA 2 PCS 12 PCS PERNOS DE CABEZA HEXAGONAL TUERCAS BARRILETE 26 PCS 26 PCS...
  • Page 21 ESCRITORIO ALTO DL3514 / DL3514-BK LISTA DE TORNILLOS Y ACCESORIOS LEVAS DE FIJACION SOPORTES ESTANTES 6 PCS 4 PCS LLAVA ALLEN TOPES CAJONES 1 PC 2 PCS PERNOS DE CABEZA REDONDA 2 PCS...

  • Page 22: Lista De Piezas

    ESCRITORIO ALTO DL3514 / DL3514-BK LISTA DE PIEZAS FRENTES DE CAJONES LADOS DE CAJONES 2 PZAS 4 PZAS FONDOS DE CAJONES PARTES POSTERIORES DE 2 PZAS CAJONES - 2 PZAS PANEL SUPERIOR SOPORTE 1 PZA 1 PZA PANEL LATERAL DERECHO TRAVESAÑOS...
  • Page 23 ESCRITORIO ALTO DL3514 / DL3514-BK LISTA DE PIEZAS TRAVESAÑOS TRAVESAÑO SUPERIOR PANEL 3 PZAS POSTERIOR - 1 PZA TRAVESAÑO INFERIOR PANEL SOPORTE MEDIO CAJON POSTERIOR - 1 PZA 1 PZA ESTANTES PANEL POSTERIOR 2 PZAS 1 PZA PANEL DIVISORIO PANEL SUPERIOR PEQUEÑO...
  • Page 24 ESCRITORIO ALTO DL3514 / DL3514-BK LISTA DE PIEZAS LARGUERO INFERIOR IZQUIERDO LARGUERO SUPERIOR - 1 PZA POSTERIOR IZQUIERDO - 1 PZA LARGUERO SUPERIOR ANTERIOR TRAVESAÑO CENTRAL IZQUIERDO - 1 PZA IZQUIERDO - 1 PZA ESTANTE IZQUIERDO PANEL LATERAL IZQUIERDO 1 PZA...
  • Page 25 ESCRITORIO ALTO DL3514 / DL3514-BK ETAPA 1. Una los lados del cajón (B) al frente del cajón (A) con tornillos de cabeza plana (1). Inserte un fondo de cajón (C) en las ranuras de los lados del cajón (B) y del frente del cajón (A).
  • Page 26 ESCRITORIO ALTO DL3514 / DL3514-BK ETAPA 2. Fije el soporte (F) al panel superior (E) con tornillos de cabeza plana (4). Utilice un destornillador Phillips (no incluido) para ajustar los tornillos.
  • Page 27 ESCRITORIO ALTO DL3514 / DL3514-BK ETAPA 3. Inserte tarugos de madera (7) en el panel lateral derecho (G) tal como ilustrado. Inserte tuercas barrilete (6) en los travesaños (H e I), en el travesaño superior del panel posterior (J) y en el travesaño inferior del panel posterior (K) como ilustrado.
  • Page 28 ESCRITORIO ALTO DL3514 / DL3514-BK ETAPA 4. Inserte un estante (M) en las ranuras de los travesaños (H) como ilustrado más abajo. Inserte otro estante (M) en las ranuras del travesaño (H) y del travesaño superior del panel posterior (J) como ilustrado más abajo.
  • Page 29 ESCRITORIO ALTO DL3514 / DL3514-BK ETAPA 5. Inserte tarugos de madera (7) y tuercas barrilete (6) en los travesaños (H e I), en el travesaño superior del panel posterior (J), en el travesaño inferior del panel posterior (K) y en el soporte medio del cajón (L) como ilustrado más abajo.
  • Page 30 ESCRITORIO ALTO DL3514 / DL3514-BK ETAPA 6. Inserte pernos de leva de fijación (8) en los agujeros correspondientes del larguero superior posterior izquierdo (R) y del larguero superior anterior izquierdo (S) como ilustrado. Inserte levas de fijación (9) y tarugos de madera (7) en los agujeros correspondientes del travesaño central izquierdo (T) como ilustrado.
  • Page 31 ESCRITORIO ALTO DL3514 / DL3514-BK ETAPA 7. Inserte el estante izquierdo (U) en las ranuras del larguero superior posterior izquierdo (R) y del larguero superior anterior izquierdo (S) .
  • Page 32 ESCRITORIO ALTO DL3514 / DL3514-BK ETAPA 8. Inserte tarugos de madera (7) y tuercas barrilete (6) en los agujeros correspondientes del larguero superior posterior izquierdo (R), del larguero superior anterior izquierdo (S) y del larguero inferior izquierdo (Q) . Fije el panel lateral izquierdo (V) a la unidad ya armada con pernos de cabeza hexagonal (5).
  • Page 33 ESCRITORIO ALTO DL3514 / DL3514-BK ETAPA 9. Inserte pernos de leva de fijación (8) en los agujeros correspondientes del panel superior pequeño (P). Inserte levas de fijación (9) en los agujeros correspondientes del panel lateral derecho (G) y del panel divisorio (O).

  • Page 34: Need Help

    ESCRITORIO ALTO DL3514 / DL3514-BK PRECAUCIÓN: Esta unidad está prevista únicamente para ser usada con los productos y el peso máximo indicados. El usarla con otros productos más pesados que el peso máximo indicado puede provocar inestabilidad y causar heridas.
  • Page 35 0-65857-20342-4 NOIR Félicitations pour votre dernier achat d’un meuble ! Les meubles de la ligne Dorel Living ont été conçus ayant en tête la qualité, la commodité et le style. Nous sommes convaincus que ce meuble vous servira durant de nombreuses années avec un confort exceptionnel.

  • Page 36: Garantie Limitée De 1 An

    GARANTIE LIMITÉE DE 1 AN Dorel garantit que son produit est exempt de défauts de matériaux et de fabrication et accepte de remédier à un tel défaut. Cette garantie couvre un (1) an à partir de la date d'achat originale. Cette garantie est valable uniquement sur présentation d'une preuve d'achat.
  • Page 37 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK LISTE DE QUINCAILLERIE VIS À TÊTE PLATE BOULON À TÊTE BOMBÉE 16PCS 2PCS BOUTON VIS À TÊTE PLATE 2PCS 12PCS BOULON À TÊTE CYLINDRIQUE À SIX PANS ÉCROU TRANSVERSAL 26PCS 26PCS GOUJON DE BOIS BOULON À...
  • Page 38 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK LISTE DE QUINCAILLERIE VERROUILLAGE À CAME SUPPORT À ÉTAGÈRE 6PCS 4PCS CLÉ ALLEN ARRÊT DE TIROIR 2PCS VIS À TÊTE BOMBÉE 2PCS...

  • Page 39: Liste De Pièces

    BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK LISTE DE PIÈCES DEVANT DE TIROIR CÔTÉ DE TIROIR 2PCS 4PCS FOND DE TIROIR CÔTÉ ARRIÈRE TIROIR 2PCS 2PCS DESSUS DE BUREAU BARRE DE SUPPORT PANNEAU LATÉRAL DROIT BARRE 3PCS...
  • Page 40 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK LISTE DE PIÈCES BARRE BARRE SUPÉRIEURE PANNEAU ARRIÈRE 3PCS BARRE INFÉRIEURE PANNEAU ARRIÈRE BARRE CENTRALE TIROIR ÉTAGÈRE PANNEAU ARRIÈRE 2PCS PANNEAU DIVISEUR PETIT PANNEAU SUPÉRIEUR...
  • Page 41 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK LISTE DE PIÈCES BARRE INFÉRIEURE GAUCHE BARRE SUPÉRIEURE ARRIÈRE GAUCHE BARRE SUPÉRIEURE AVANT GAUCHE BARRE CENTRALE GAUCHE ÉTAGÈRE GAUCHE PANNEAU LATÉRAL GAUCHE DIVISEUR ÉTAGÈRE AJUSTABLE 2PCS...
  • Page 42 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ÉTAPE 1 Fixez les côtés de tiroirs (B) au devant du tiroir (A) avec des vis à tête plate (1). Glissez le fond du tiroir (C) dans les rainures des côtés du tiroir (B) et du devant du tiroir (A).
  • Page 43 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ÉTAPE 2 Fixez la barre de support (F) au dessus du bureau (E) avec des vis à tête plate (4). Servez-vous d’un tournevis cruciforme (non compris) pour serrer les vis.
  • Page 44 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ÉTAPE 3 Insérez des goujons de bois (7) dans le panneau latéral droit (G) tel qu’illustré ci- dessous. Insérez des écrous transversaux (6) dans les barres (H et I), dans la barre supérieure du panneau arrière (J) et dans la barre inférieure du panneau arrière (K) tel qu’illustré...
  • Page 45 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ÉTAPE 4 Insérez une étagère (M) dans les rainures des barres (H) tel qu’illustré ci- dessous. Insérez une autre étagère (M) dans les rainures de la barre (H) et de la barre supérieure du panneau arrière (J) tel qu’illustré ci-dessous.
  • Page 46 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ÉTAPE 5 Insérez des goujons de bois (7) et des écrous transversaux (6) dans les barres (H et I), dans la barre supérieure du panneau arrière (J), dans la barre inférieure du panneau arrière (K) et dans la barre centrale du tiroir (L) tel qu’illustré...
  • Page 47 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ÉTAPE 6 Insérez des boulons à came (8) dans le bon trou de la barre supérieure arrière gauche (R) et de la barre supérieure avant gauche (S) tel qu’illustré ci-dessous. Insérez des verrouillages à came (9) et des goujons de bois (7) dans le bon trou de la barre centrale gauche (T) tel qu’illustré...
  • Page 48 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ÉTAPE 7 Insérez l’étagère gauche (U) dans les rainures de la barre supérieure arrière gauche (R) et de la barre supérieure avant gauche (S).
  • Page 49 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ÉTAPE 8 Insérez des goujons de bois (7) et des écrous transversaux (6) dans le bon trou de la barre supérieure arrière gauche (R), de la barre supérieure avant gauche (S) et de la barre inférieure gauche (Q).
  • Page 50 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ÉTAPE 9 Insérez des boulons à came (8) dans le bon trou du petit panneau supérieur (P). Insérez des verrouillages à came (9) dans le bon trou du panneau latéral droit (G) et du panneau diviseur (O).
  • Page 51 BUREAU À HAUTEUR DE COMPTOIR DL3514 / DL3514-BK ATTENTION: Cette unité est conçue pour être utilisée uniquement avec les produits et/ou les poids maximum indiqués. L'utilisation avec d'autres produits et/ou des produits plus lourds que les poids maximum indiqués peut causer de l'instabilité ou des blessures.
