Description De La Porte - Novoferm NovoFold User Manual

La porte rapide empilable (EN 12433-1 Partie 1 : Types de fermetures et portails) a été conçue dans la pratique
habituelle de l'ingénierie, pour une utilisation industrielle sans prestations de résistance au feu ni de contrôle des
fumées. Elle est destinée à être installée dans des zones accessibles aux personnes et son objectif principal est
d'offrir une sécurité d'accès aux marchandises et aux véhicules accompagnés de personnes dans les locaux industriels.
Le fonctionnement de la porte est toujours motorisé et requiert l'installation d'un système permettant le passage
en mode manuel en cas de panne ou de dysfonctionnement du moteur.

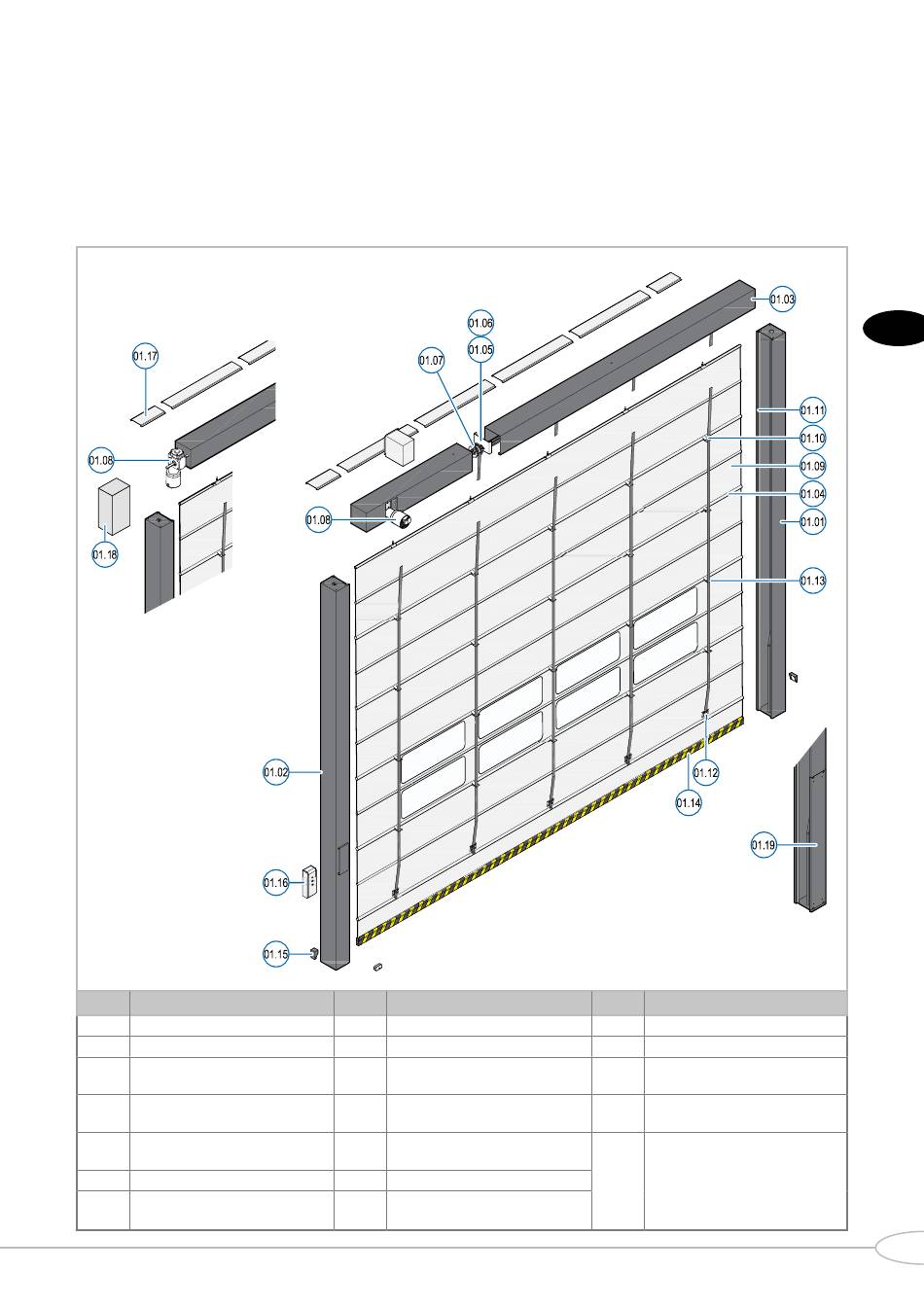

L'illustration suivante présente les principaux composants de la porte.
*
(*) Modèle avec
moteur latéral
Nº ÉLÉMENT
01 Guide latéral droit
02 Guide latéral gauche
03 Caisson supérieur
04 Barres de renfort
Support d'axe
05
à roulements
06 Axe
07 Enrouleur pour sangle
Ce manual d'utilisation doit être remis au client et doit être conservé dans un endroit sûr pendant toute la période d'utilisation.

2. DESCRIPTION DE LA PORTE

Illustration 1.- Principaux composants de la porte rapide empilable
Nº ÉLÉMENT
08 Moteur
09 Toile
10 Sangle
Joint de protection
11
en caoutchouc
12 Passant attachement
13 Boucle
Bande de sécurité
14
inférieure
Nº ÉLÉMENT
15 Cellule
16 Boîtier de commande
Capot de caisson
17
supérieur
18 Cache moteur
Capot EasyReplace
(option)
19
Voir 4.E.5b (page
22)pour plus
d'informations
