Novoferm Novomatic 563 S Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 14

Quick Links

Novomatic 563S

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Novomatic 563 S and is the answer not in the manual?

Questions and answers

Allan
March 30, 2025

Door works perfectly with remote but the push button in the garage has stopped working? How can I rectify this?

0
1 comments:
Mr. Anderson
March 30, 2025

If the push button for the Novoferm Novomatic 563 S garage door has stopped working, follow these steps to troubleshoot and fix it:

1. Check if the motor is immobilized – If the motor does not run, contact a specialist.

2. Verify if the electronic lock (vacation lock) is active – If enabled, the door will not open. To disable it, reset the SafeControl/Signal 112 switch.

3. Reset the system – Disconnect the power plug, then reconnect it while pressing the oval button. This clears all programmed radio codes.

4. Restore factory settings – Press and hold both the Open and Close buttons while plugging in the power. Continue holding for 3 seconds to reset the system.

5. Check door and spring mechanism – If the garage light stays on, inspect the door and springs. Adjust the upper end position lower if necessary.

If the issue persists after these steps, contact a specialist.

This answer is automatically generated

0

Related Manuals for Novoferm Novomatic 563 S

Summary of Contents for Novoferm Novomatic 563 S

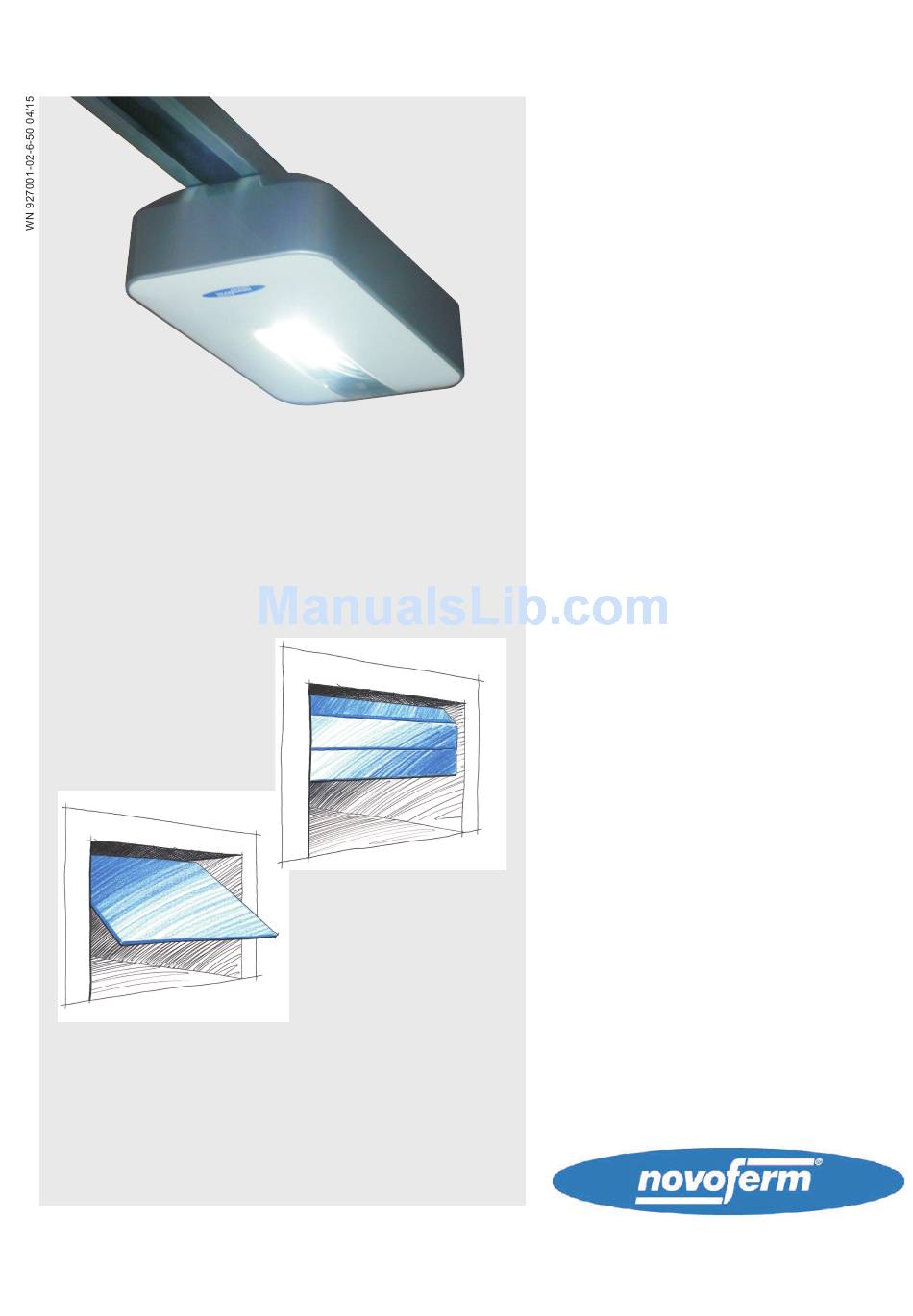

  • Page 1 Novomatic 563S...
  • Page 3 max. 45°...

  • Page 4: Aligning The Aerial/Connecting Plan

    Y-OB 2 x 1,0 AWG 22 AWG 22 AWG 22 AWG 22 24V- E43U WE GN BN 24V- 1 2 3 4 5 6 7 LS 2 LS 2 LS 2 LS 2 LS 2 230V~...

  • Page 5: Programming The Operator

    2 sec A a C B D 2 sec 3 sec. F< 400N 50mm...

  • Page 6: Technische Daten

    2. Gegen Wiedereinschalten sichern 3. Spannungsfreiheit feststellen -20°C IP 22 • Ersatzteile Nur Original-Ersatzteile des Herstellers verwenden. Falsche oder fehlerhafte Hersteller: Novoferm tormatic GmbH Ersatzteile können zu Beschädigungen, Oberste-Wilms-Str. 15a Fehlfunktionen oder Totalausfall des Produktes D-44309 Dortmund führen. Beschädigte Netzanschlussleitungen, www.tormatic.de...

  • Page 7: Montageanleitung

    • Montageanleitung zwischen Tor und Antrieb wiederherstellen. Befestigung Laufschiene / Antriebskopf Laufschlitten rastet bei der nächsten Bewegung Laufschiene (wie im Bild dargestellt) mit Kettenritzel automatisch wieder ein. Bitte vor der Montage sorgfältig lesen! ( ) auf die Antriebswelle (1a) stecken und mit den 4 Die Montage ist nur durch entsprechend qualifizierte Blechschrauben 8 x 16 verschrauben.

  • Page 8: Programmieren Des Antriebes

    eingestellten Wert der Kraftbegrenzung für die • Programmieren des Ziffer 3 erscheint auf der Anzeige. Auffahrt. Kurz warten bis Ziffer 3 blinkt. Antriebes Mit Taste kann der Wert für die Kraftbe- Taste drücken und darauf achten, dass das Tor in grenzung größer oder kleiner eingestellt werden.
  • Page 9 Menüschritt 9: Betriebsarten Menschritt A: OffenhaltezeitenBetriebsarten Taste betätigen. Ziffer 9 erscheint in der Taste betätigen. Ziffer “A” erscheint in der Anzeige. Anzeige. Diese Zeiten können nur in der Betriebsart Automatisches Schließen (6, 7 und 8) Menü- Betriebsart eingestellt werden. wert Normalbetrieb (Werkseinstellung) Menü-...
  • Page 10 • Bedienungsanleitung • Externe Sicherheitseinrichtungen Eine Unterbrechung der Lichtschranke bewirkt Anschlussplan Bild während der Schließfahrt ein Stoppen und eine Richtungsumkehr. Während der Öffnungsfahrt hat Diese Betriebsanleitung beschreibt den sicheren Schlupftürkontakt (STOP A) eine Unterbrechung keinen Einfluss. und sachgerechten Umgang mit dem Produkt. Die Eine geöffnete Schlupftür stoppt den Antrieb sofort angegebenen Sicherheitshinweise und Anwei- bzw.
  • Page 11 • Fehlersuchanleitung Wichtiger Hinweis: Bei Arbeiten am Antrieb ist unbedingt vorher der Netzstecker zu ziehen! Störung Mögliche Ursachen Abhilfe Tor schließt / öffnet nicht vollständig. Tormechanik hat sich verändert. Tor überprüfen lassen. Schließ- / Öffnungskraft zu schwach eingestellt. Krafteinstellung durchführen (Menüschritte 5 und 6). Endposition nicht richtig eingestellt.

  • Page 14: General Information

    The product has been subjected to a risk assess- - Disposal Technical Data • ment. The design and execution of the product - Data plate Operator type: Novomatic 563 S based on this corresponds to state-of-the-art - Packaging Control: FUTURE IIIS-M technology. - Technical data...

  • Page 15: Installation Instructions

    Note: The enclosed door connector attachment is guarantee becomes void. It is essential to pull out the mains plug suitable for all Novoferm up-and-over doors and before opening the cover! Novoferm ISO20 sectional doors. Preparing for installation Do not connect any live leads, only...
  • Page 16 • Programming the operator travelling direction is altered. After approx. 2 seconds, the display flashes showing the set value of the opening force limit. The force limit Now travel by pressing button into the desired door setting can be increased for decreased via buttons Control elements end position OPEN 17b.
  • Page 17 Menu stage 9: Operating modes Menu stage “A”: Open phases of the door Press button . “A” is displayed. These phases can Push button . “9” is displayed. only be set using the operation mode Automatic Closing (6, 7 and 8). Menu Operating mode value Menu...

  • Page 18: Operating Instructions

    • Operating Instructions Light barrier (STOP B) closes automatically. An interruption of the light barrier causes a stopping An interruption of the photocell, causes the door to and a reversal during the closing cycle. An stop while it is closing and causes it to move in These Operating Instructions describe how to use interruption of the light barrier during the opening opposite direction.
  • Page 19 Trouble-shooting • Important note: When working on the operator, always pull out the mains plug beforehand!!! Fault/Malfunction Possible cause Remedy Door does not fully close/open Door mechanics have changed Have door checked. Change force setting (menu stages 5 and 6) Set closing/opening force too weak.
  • Page 22 - Données techniques Données techniques • consignes générales de sécurité. • Notice de pose Type: Novomatic 563 S • Dangers susceptibles d’émaner du produit Orientation: FUTURE IIIS-M • Notice de pose Le produit a été soumis à une analyse de risques.
  • Page 23 Veuillez conserver cette notice de pose, d’emploi et d’entretien pendant toute la durée d’utilisation!

  • Page 24: Programmation De La Motorisation

    • Programmation de la Étape de menu 5: limitation d'effort pour le mouvement d'ouverture motorisation Si vous avez quitté auparavant le menu de paramétrage, maintenez la touche pendant 3 Éléments de commande secondes, jusqu'à ce que le chiffre 3 s'affiche. Les éléments de commande servant à...
  • Page 25 Etape A: Réglage du temps en position Étape de menu 9: Fonctions spéciales ouverte Appuyer sur la touche . Le chiffre 9 apparaît sur Appuyer sur le bouton . La lettre A apparaît . Vous l'afficheur. pouvez regler le temps en position ouverture uniquement si vous avez choisi le menu 6, 7, 8 .

  • Page 26: Notice D’utilisation

    • Notice d’utilisation fermeture entraîne l'arrêt et la remontée son cycle d'ouverture totale. automatique de la porte. Une interruption du La présente notice d’utilisation d´écrit le maniement faisceau pendant l'ouverture n'a aucune influence Fermeture automatique (6) sûr et correct du produit. Les consignes de sécurité sur le mouvement de la porte.
  • Page 27 • Mode de reconnaissance des anomalies Remarque importante: débrancher impérativement le courant avant de procéder à toute operation sur la motorisation! Anomalie Causes possibles Remède La porte ne s’ouvre ou ne se ferme pas Le mécanisme de porte s’est modifié. Faire contrôler la porte.
  • Page 30 - Declaración de conformidad defectuoso o fallo total del producto. Intervalo de temperatura: +60°C -20°C IP 22 Fabricante: Novoferm tormatic GmbH Oberste-Wilms-Str. 15a D-44309 Dortmund www.tormatic.de ¡Estas instrucciones de montaje, manejo y mantenimiento se deben guardar durante toda la duración del uso!
  • Page 31 • Instrucciones de montaje Montaje consola de conexión para la puerta Orientación de la antena / esquema de Leer atentamente antes del montaje! conexión La consola de conexión para la puerta adjunta es El montaje debe ser ejecutado únicamente por Antes de abrir la cubierta es apta para todas las puertas basculantes y instaladores cualificados.
  • Page 32 con el valor ajustado de la limitación de fuerza para la • Programación del "ABIERTA". Si la puerta se mueve con la tecla en la apertura. automatismo Con las teclas , el valor para la limitación de dirección incorrecta, mantenga fuerza se puede ajustar más grande o más pequeño.
  • Page 33 Etapa de menu A: Fases de apertura de la puerta. Paso de menú 9: Funciones especiales Pulsar boton . A aparece en pantalla. Estas fases Accionar el pulsador . Se visualiza la cifra 9 en el solo pueden ser programadas usando el modo de indicador.
  • Page 34 la puerta. Despues de la fase de apertura y aviso, la Contacto de puerta peatonal (STOPA) • Instrucciones de manejo puerta cierre automaticamente. Una interrupcion de Una puerta peatonal abierta detiene el automatismo la fotocelula mientraas la puerta esta cerrando con efecto inmediato o impide su arranque.
  • Page 35 • Instrucciones para la localización de fallos Nota importante: ¡¡¡Antes de realizar cualquier trabajo en el automatismo, se tiene que separar siempre el enchufe de la red Fallo Posibles causas Correción La puerto no se cierra / abre por El mecanismo de la puerta se ha modificado Hacer comprobar la puerta.
  • Page 38 -20°C tot gevolg hebben. IP 22 Fabrikant: Novoferm tormatic GmbH Oberste-Wilms-Str. 15a D-44309 Dortmund www.tormatic.de Deze handleiding voor de montage, de bediening en het onderhoud dient zolang te worden bewaard als de deur gebruikt wordt!
  • Page 39 • Montagehandleiding aandrijfas ( ) en schroef de looprail vast met de Richten van de antenne / aansluitschema plaatschroeven 8 x 16. Aanwijzingen: Voor de montage a.u.b. zorgvuldig lezen! Montage van de deurconsole Met de montage mag uitsluitend gekwalificeerd Trek voor het openen van de kap montagepersoneel worden belast! eerst de stekker uit het stopcontact! De meegeleverde deurconsole is geschikt voor...
  • Page 40 • Programmeren van de seconden lang ingedrukt tot het cijfer 3 Menuoptie 3: Instellen van de positie Deur verschijnt. Druk vervolgens toets in. 2 x aandrijving Open indrukken tot het cijfer 5 verschijnt. Na ca. 2 Houd de toets 3 seconden lang ingedrukt. Het seconden knippert de indicator met de ingestelde cijfer 3 verschijnt in het display .
  • Page 41 Menuoptie A: Openingsduur bedrijfsmodussen Menustap 9: speciale functies • Druk op toets . In het display verschijnt de letter Toets in werking stellen. Cijfer 9 verschijnt in de “A”. Deze tijden kunnen uitsluitend in de Display. bedrijfsmodus “Automatisch sluiten” (6, 7 en 8) ingesteld worden.
  • Page 42 • Handleiding voor de • Externe beveiliging Impuls in de positie OPEN: Aansluitschema afbeelding De deur gaat dicht. bediening Loopdeurcontact (STOPA) Impuls tijdens de beweging dicht: Een geopende loopdeur stopt de aandrijving direct De deur stopt en gaat weer open. In deze handleiding wordt beschreven hoe er veilig c.q.
  • Page 43 • Opsporen van storingen Belangrijke aanwijzing: bij werkzaamheden aan de aandrijving dient steeds eerst de stekker uit het stopcontact te worden getrokken! Storing Eventuele oorzaak Verhelpen Deur sluit / opent niet volledig. Het mechanisme van de deur is veranderd. Deur laten controleren. Sluit- / openingskracht te zwak ingesteld.
