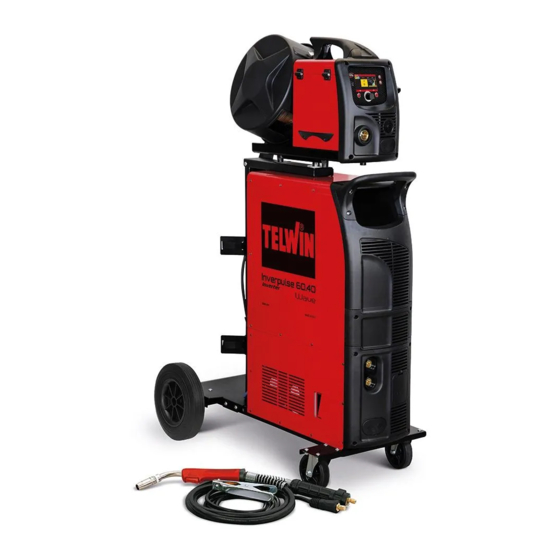

Telwin INVERPULSE 60.40 WAVE Instruction Manual
  1. Manuals
  2. Brands
  3. Telwin Manuals
  4. Welding System
  5. INVERPULSE 60.40 WAVE
  6. Instruction manual

Telwin INVERPULSE 60.40 WAVE Instruction Manual

Professional mig-mag, tig (dc), mma welding machines with inverter
Hide thumbs

Advertisement

Quick Links

Download this manual
EN IT FR ES DE RU PT
NL EL RO SV CS HR-SR
PL FI DA NO SL SK HU
LT ET LV BG AR
MIG-MAG • TIG (DC) • MMA
(EN)
INSTRUCTION MANUAL
(IT)
MANUALE D'ISTRUZIONE
(FR)
MANUEL D'INSTRUCTIONS
(ES)
MANUAL DE INSTRUCCIONES
(DE)
BEDIENUNGSANLEITUNG
(PT)
MANUAL DE INSTRUÇÕES
(NL)
INSTRUCTIEHANDLEIDING
(SV)
BRUKSANVISNING
(HR-SR)
(FI)
OHJEKIRJA
(DA)
INSTRUKTIONSMANUAL
(NO)
BRUKERVEILEDNING
(ET)
KASUTUSJUHEND
(AR)
(EN)
Professional MIG-MAG, TIG (DC), MMA welding machines with inverter.
(IT)
Saldatrici professionali ad inverter MIG-MAG, TIG (DC), MMA.
(FR)
Postes de soudage professionnels à inverseur MIG-MAG, TIG (DC), MMA.
(ES)
Soldadoras profesionales con inverter MIG-MAG, TIG (DC), MMA.
(DE)
Professionelle Schweißmaschinen MIG-MAG, TIG (DC), MMA mit Invertertechnik.
(NL)
Professionele lasmachines met inverter MIG-MAG, TIG (DC), MMA.
(SV)
Professionella svetsar med växelriktare MIG-MAG, TIG (DC), MMA.
(PL)
Profesjonalne spawarki inwerterowe MIG-MAG, TIG (DC), MMA.
(FI)
Ammattihitsauslaitteet vaihtosuuntaajalla MIG-MAG, TIG (DC), MMA.
(DA)
Professionelle svejsemaskiner med inverter MIG-MAG, TIG (DC), MMA.
(NO)
Profesjonelle sveisebrenner med inverter MIG-MAG, TIG (DC), MMA.
(SL)
Profesionalni varilni aparati s frekvenènim menjalnikom MIG-MAG, TIG (DC), MMA.
(ET)
Inverter MIG-MAG, TIG (DC), MMA professionaalsed keevitusaparaadid.
(AR)
- 1 -
Cod.954818

Advertisement

loading
Need help?

Need help?

Do you have a question about the INVERPULSE 60.40 WAVE and is the answer not in the manual?

Questions and answers

Related Manuals for Telwin INVERPULSE 60.40 WAVE

Summary of Contents for Telwin INVERPULSE 60.40 WAVE

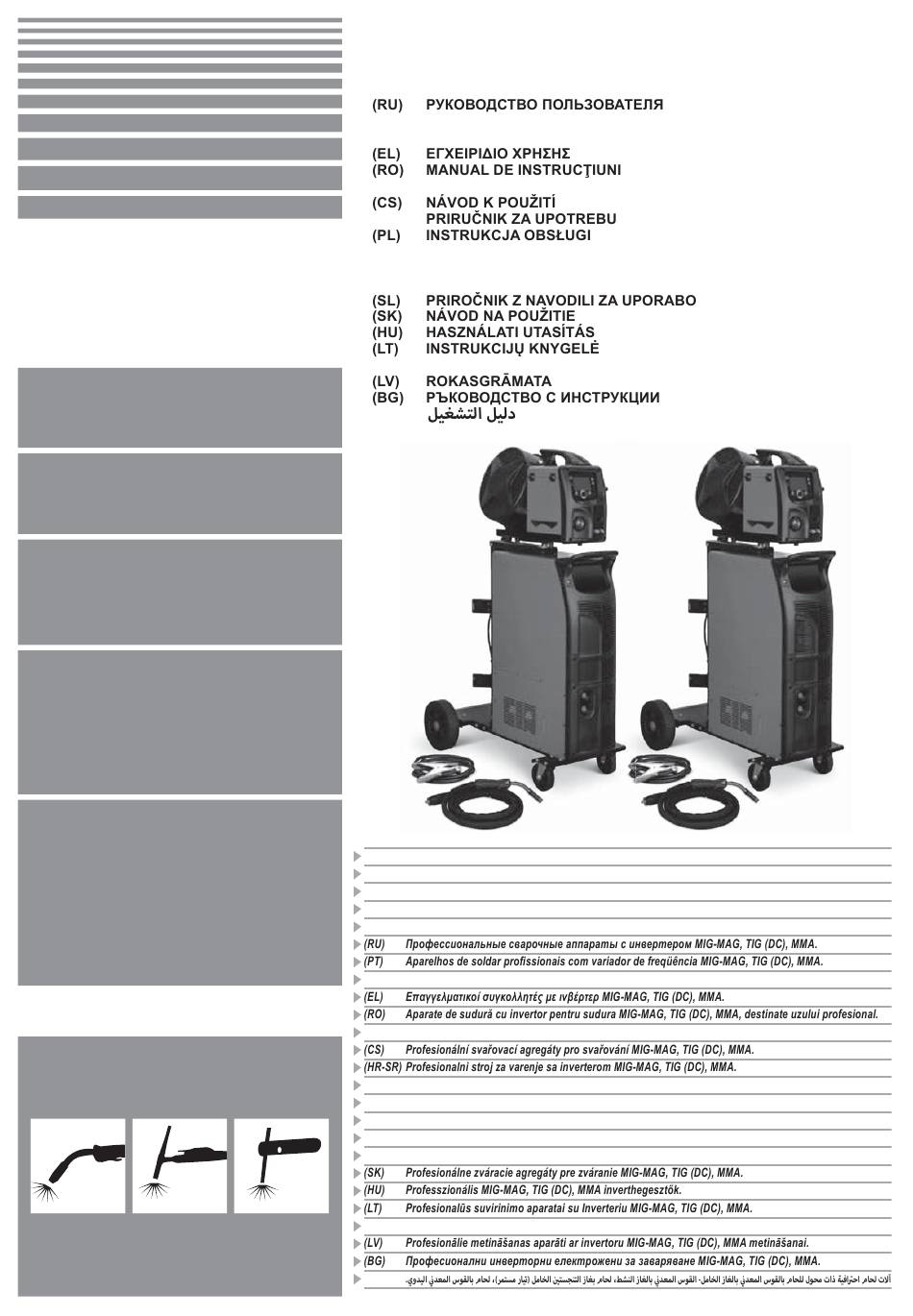

  • Page 1 Cod.954818 (EN) INSTRUCTION MANUAL (IT) MANUALE D’ISTRUZIONE (FR) MANUEL D’INSTRUCTIONS (ES) MANUAL DE INSTRUCCIONES (DE) BEDIENUNGSANLEITUNG (PT) MANUAL DE INSTRUÇÕES (NL) INSTRUCTIEHANDLEIDING (SV) BRUKSANVISNING (HR-SR) EN IT FR ES DE RU PT (FI) OHJEKIRJA (DA) INSTRUKTIONSMANUAL NL EL RO SV CS HR-SR (NO) BRUKERVEILEDNING PL FI DA NO SL SK HU...
  • Page 2 (AR) (EN) DANGER OF ELECTRIC SHOCK - (IT) PERICOLO SHOCK ELETTRICO - (FR) RISQUE DE CHOC ÉLECTRIQUE - (ES) PELIGRO DESCARGA ELÉCTRICA - (DE) STROMSCHLAGGEFAHR - (RU) ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ - (PT) PERIGO DE CHOQUE ELÉTRICO - (NL) GEVAAR ELEKTROSHOCK - (EL) ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ - (RO) PERICOL DE ELECTROCUTARE - (SV) FARA FÖR ELEKTRISK STÖT - (CS) NEBEZPEČÍ...
  • Page 3 (EN) EYE PROTECTIONS MUST BE WORN - (IT) OBBLIGO DI INDOSSARE OCCHIALI PROTETTIVI - (FR) PORT DES LUNETTES DE PROTECTION OBLIGATOIRE - (ES) OBLIGACIÓN DE USAR GAFAS DE PROTECCIÓN - (DE) DAS TRAGEN EINER SCHUTZBRILLE IST PFLICHT - (RU) ОБЯЗАННОСТЬ НОСИТЬ ЗАЩИТНЫЕ ОЧКИ - (PT) OBRIGAÇÃO DE VESTIR ÓCULOS DE PROTECÇÃO - (NL) VERPLICHT DRAGEN VAN BESCHERMENDE BRIL - (EL) ΥΠΟΧΡΕΩΣΗ...
  • Page 4 INSTRUCTIES VOOR HET GEBRUIK EN HET ONDER HR SR INSTRUKSER FOR BRUK OG VEDLIKEHOLD (EN) GUARANTEE AND CONFORMITY - (IT) GARANZIA E CONFORMITÀ - (FR) GARANTIE ET CONFORMITÉ - (ES) GARANTÍA Y CONFORMIDAD - (DE) GARANTIE UND KONFORMITÄT .......................................187-188 - 4 -...
  • Page 5 INDEX ENGLISH page page 7.2.1 ATC Mode (Advanced Thermal Control).................. 9 7.3 Pulse operating mode........................9 2.1 MAIN CHARACTERISTICS....................... 6 7.4 PoP (PULSE on PULSE) operating mode ..................9 2.2 STANDARD ACCESSORIES ......................6 7.5 ROOT MIG or DEEP MIG operating mode..................9 2.3 OPTIONAL ACCESSORIES......................
  • Page 6 MIG-MAG - Operating modes: - manual; - synergic; - Pulse; - PoP; - Root Mig; - Deep Mig; - Wire speed, welding current and voltage shown on the display. - 2T, 4T, 4T Bi-level, Spot operation selection. - Start LIFT. - Welding voltage and current shown on the TFT display.
  • Page 7 EUROPEAN reference standard for safety and construction of the wire feeder unit. Symbol of the power supply: 1~: single phase alternating voltage; Protection rating of the casing. : Wire feeder unit power supply voltage. : Absorbed current with maximum load. Welding circuit performance: Choose the place where the welding machine is to be installed so that there are no - I : Current which can be supplied by the wire feeder unit during welding.
  • Page 8 gas bottle valve. Cut the capillary tube for aluminium sheaths measuring 1-1.2 mm (red colour) to a length of 2 mm less than the one used for the steel tube and insert it on the free - Open the gas bottle and adjust the quantity of gas (l/min.) according to the end of the sheath.
  • Page 9 : Soft-start. Use to adjust wire feed rate as welding starts, in order to optimise arc strike. Press the knob (Fig. C-5) for at least 3 seconds to access the parameter settings The actual welding settings (wire speed, welding current and voltage) are shown in the menu.
  • Page 10 workpiece and makes it possible to use different types of electrodes. : welding machine operations in days (DDDD), hours (HH), minutes (mm). : ON/OFF: this enables or disables the device that reduces the loadless : welding machine working days (DDDD), hours (HH), minutes (mm). output voltage (ON or OFF setting).
  • Page 11 careful to keep the high voltage connections of the primary transformer separate from the low voltage ones of the secondary transformer. Use all the original washers and screws when closing the casing. IN CASE OF UNSATISFACTORY FUNCTIONING, BEFORE SERVICING MACHINE OR REQUESTING ASSISTANCE, CARRY OUT THE FOLLOWING CHECK: - Check that when general switch is ON the relative lamp is ON.
  • Page 12 INDICE ITALIANO pag. pag. 7.2.1 Modalità ATC (Advanced Thermal Control) ................16 7.3 Funzionamento in modalità Pulse....................16 2.1 PRINCIPALI CARATTERISTICHE....................13 7.4 Funzionamento in modalità PoP (PULSE on PULSE)..............16 2.2 ACCESSORI DI SERIE ........................13 7.5 Funzionamento in modalità ROOT MIG o DEEP MIG..............16 2.3 ACCESSORI A RICHIESTA......................
  • Page 13 MIG-MAG - Modalità di funzionamento: - manuale; - sinergico; - Pulse; - PoP; - Root Mig; - Deep Mig; - Selezione funzionamento 2T, 4T, 4T Bi-level, Spot. - Innesco LIFT. PRECAUZIONI SUPPLEMENTARI - Visualizzazione su display TFT di tensione e corrente di saldatura. - Regolazione arc force, hot start.
  • Page 14 UNITÀ TRAINAFILO Disimballare la saldatrice, eseguire il montaggio delle parti staccate, contenute nella nell’imballo. Norma EUROPEA di riferimento per la sicurezza e la costruzione dell’unità Simbolo della linea di alimentazione: 1~ : tensione alternata monofase; Grado di protezione dell’involucro. : Corrente assorbita con il massimo carico. Prestazioni del circuito di saldatura: Individuare il luogo d’installazione della saldatrice in modo che non vi siano ostacoli in corrispondenza della apertura d’ingresso e d’uscita dell’aria di raffreddamento;...
  • Page 15 la guaina. 10- Inserire sull’estremità opposta della guaina (lato attacco torcia) il nipple di ottone, l’anello OR e, mantenendo la guaina in leggera pressione, serrare il - Avvitare il riduttore di pressione alla valvola della bombola gas interponendo, se dado fermaguaina. La parte della guaina in eccesso sarà rimossa a misura necessario, la riduzione apposita fornita come accessorio.
  • Page 16 : Durata della corrente I prima di iniziare la saldatura. : Durata della corrente I : Reattanza elettronica. Un valore più alto determina un bagno di saldatura più caldo; della saldatura; Impostazione modalità ROOT MIG o DEEP MIG (Fig. L-8). I parametri disponibili sono gli stessi della modalità...
  • Page 17 ottenere lo spegnimento dell’arco (Aspetti del cordone di saldatura - FIG. M). Una volta selezionato l’icona setup , si premano contemporaneamente i L’utilizzatore può personalizzare i seguenti parametri di saldatura (Fig. L-11): premendo la manopola multifunzione (C-5). La schermata che appare contiene l’icona che se selezionata permette di impostare 3 diversi livelli di blocco funzioni: : Corrente di saldatura misurata in Ampere.
  • Page 18 - Periodicamente e comunque con frequenza in funzione dell’utilizzo e della polverosità dell’ambiente, ispezionare l’interno della saldatrice e rimuovere la polvere depositatasi su trasformatore, reattanza e raddrizzatore mediante un getto d’aria compressa secca (max 10 bar). - Evitare di dirigere il getto d’aria compressa sulle schede elettroniche; provvedere alla loro eventuale pulizia con una spazzola molto morbida od appropriati solventi.
  • Page 19 SOMMAIRE FRANÇAIS pag. pag. 7.2.1. Modalité ATC (Advanced Thermal Control) ................23 7.3 Fonctionnement en modalité Pulse ....................23 2.1 CARACTÉRISTIQUES PRINCIPALES.................... 20 7.4 Fonctionnement en modalité PoP (PULSE on PULSE)..............23 2.2 ACCESSOIRES DE SÉRIE ......................20 7.5 Fonctionnement en modalité ROOT MIG ou DEEP MIG..............23 2.3 ACCESSOIRES SUR DEMANDE ....................20 8.1 Programmation de la modalité...
  • Page 20 alliés avec du gaz de protection CO ou mélanges Argon / CO électrodes pleins ou fourrés (tubulaires). Il est aussi adapté au soudage MIG des aciers inoxydables avec du gaz Argon + 1-2% d’oxygène et de l’aluminium et CuSi3, CuAl8 (brasage) avec du gaz Argon, en utilisant Il est particulièrement adapté...
  • Page 21 : activation / exclusion du paramètre à visualiser sur la page-écran de soudage ; Performances du circuit de soudage: 5- Poignée multifonction : - U : Tension maximale à vide (circuit de soudage ouvert). - la rotation permet de se déplacer à travers les différentes rubriques du menu ; : Courant et tension correspondante normalisée pouvant être distribués par la machine durant le soudage.
  • Page 22 dangereux pour la sécurité et donner des résultats insatisfaisants pour le soudage. - Ne pas orienter le bout de la torche contre des parties du corps. - Ne pas approcher la torche de la bouteille. - Bouteille de gaz chargeable sur le plan d’appui du chariot : max. 60 kg. - Remonter le petit tube de contact et la buse sur la torche - Visser le détendeur à...
  • Page 23 Le ROOT MIG est un type particulier de soudage MIG Short Arc étudié pour maintenir le bain de fusion encore plus froid que le Short Arc même. Grâce à l’apport thermique très bas, il est possible de déposer du matériau de soudage en déformant seulement Elle s’active automatiquement quand l’épaisseur programmée est inférieure ou égale une partie minime de la surface du morceau en usinage.
  • Page 24 - Poser la pointe de l’électrode sur le morceau avec une légère pression. - Soulever immédiatement l’électrode de 2-3 mm pour obtenir l’amorçage de l’arc. - Il est indispensable de suivre les indications du fabricant reportées sur l’emballage Le poste de soudage envoie initialement un courant réduit. Après quelques instants, des électrodes utilisées qui indiquent la polarité...
  • Page 25 Il permet de : : enregistrer un travail dans la mémoire interne du poste de soudage. : télécharger un travail précédemment enregistré. : effacer un travail précédemment enregistré. : importer des travaux d’un périphérique USB. : exporter des travaux sur un périphérique USB. : enregistrer les paramètres de soudage dans le périphérique USB.
  • Page 26 ÍNDICE pág. pág. 7.2.1 Modalidad ATC (Advanced Thermal Control) ................ 30 7.3 Funcionamiento de la modalidad Pulse................... 30 2.1 CARACTERÍSTICAS PRINCIPALES ....................27 7.4 Funcionamiento en modalidad PoP (PULSE on PULSE)..............30 2.2 ACCESORIOS DE SERIE ....................... 27 7.5 Funcionamiento de la modalidad ROOT MIG o DEEP MIG ............30 2.3 ACCESORIOS A PETICIÓN DE LOS INTERESADOS ..............
  • Page 27 La soldadora también se ha preparado para la soldadura TIG en corriente continua (CC), con cebado del arco por contacto (modalidad LIFT ARC) de todos los aceros (de carbono, de baja aleación y de alta aleación) y de los materiales pesados (cobre, níquel, titanio y sus aleaciones) con gas de protección Ar puro (99.9%) o bien, para usos especiales, con mezclas de Argón/Helio.
  • Page 28 soldadora permanece en stand-by hasta que su temperatura entra dentro de los : retorno al menú superior. límites admitidos). : Indica la gama de regulación de la corriente de soldadura (mínimo - : convalidación de valores elegidos. máximo) a la correspondiente tensión de arco. 7- Puerto USB.
  • Page 29 Tiene que conectarse a la pieza que hay que soldar o al banco metálico en que se Antes de proceder a la sustitución de la vaina, extender el cable de la antorcha apoya, lo más cerca posible de la junta en ejecución. evitando que forme unas curvas.
  • Page 30 Este proceso se sugiere para soldar espesores superiores a los 2 mm, como el soporte térmico considerable resuelve algunos defectos de soldadura que pueden encontrarse más fácilmente utilizando un Spray Arc normal. Apretando durante por lo menos 3 segundos la empuñadura C-5 se tiene acceso Las ventajas más evidentes durante el uso del DEEP MIG son: - Reducción del riesgo de falta de fusión.
  • Page 31 En la parte izquierda del display se visualizan las magnitudes reales de soldadura (corriente y tensión de soldadura) El restablecimiento es automático en el momento de la terminación de la causa de alarma. Mensajes de alarma que pueden visualizarse en el display: DESCRIPCIÓN: Alarma protección térmica Alarma sobre/subtensión...
  • Page 32 : cargar un trabajo anteriormente guardado. : borrar un trabajo anteriormente guardado. : importar trabajos desde un dispositivo USB. : exportar trabajos a un dispositivo USB. : registrar los parámetros de soldadura en el dispositivo USB. OPERACIONES MANTENIMIENTO ORDINARIO PUEDEN - Evitar apoyar el soplete y su cable en piezas a alta temperatura;...
  • Page 33 INHALTSVERZEICHNIS DEUTSCH 7.2.1 ATC-Betrieb (Advanced Thermal Control) ................37 7.3 Betrieb im Modus Pulse........................37 2.1 HAUPTMERKMALE ........................34 7.4 Betrieb im Modus PoP (PULSE on PULSE) ..................37 2.2 GRUNDZUBEHÖR .......................... 34 7.5 Betrieb im Modus ROOT MIG oder DEEP MIG................37 2.3 SONDERZUBEHÖR........................
  • Page 34 1-2% Sauerstoff und Aluminium sowie CuSi3, CuAl8 (Löten) mit Argongas. Eingesetzt werden in diesem Fall Elektrodendrähte, deren Zusammensetzung dem Werkstück angepasst ist. Die Schweißmaschine ist besonders geeignet, um im Bereich Leichtbaukonstruktionen und Karosserie verzinkte Bleche, High-Stress-Bleche (Bleche mit hoher Streckgrenze), rostfreie Bleche und Aluminium zu schweißen.
  • Page 35 können. - durch Drücken kann auf den gewählten Menüpunkt zugegriffen werden, durch Drehen kann der Wert verändert werden, durch erneutes Drücken wird der Wert - X : Einschaltdauer: Gibt die Dauer an, für welche die Schweißmaschine den entsprechenden Strom bereitstellen kann (gleiche Spalte). Wird ausgedrückt in bestätigt;...
  • Page 36 ist das als Zubehör im Lieferumfang enthaltene Reduzierstück, wenn Argongas oder ein Argon/CO -Gemisch verwendet wird. - Das Mundstück des Brenners nicht gegen Körperteile richten. - Den Gaszufuhrschlauch an das Reduzierstück anschließen und die Schlauchschelle anziehen. - Den Brenner nicht der Flasche annähern. - Die Stellmutter des Druckminderers lockern, bevor das Flaschenventil geöffnet wird.
  • Page 37 : Gasvorströmung. Die Dauer des Schutzgasstroms kann vor Beginn des : Schweißen in „Lagen“ bei mittleren-niedrigen Dicken und auf thermisch Schweißvorgangs angepasst werden. Anmerkung: Parameter Schweißstrom, Drahtzufuhrgeschwindigkeit Werkstoffdicke sind untereinander durch eine Synergiekurve verbunden. Im oberen Displaybereich werden die reellen Schweißgrößen (Drahtgeschwindigkeit, SCHUTZGAS Schweißstrom und -Spannung) angegeben.
  • Page 38 unterbunden werden. Hierfür den Anleitungen in Kapitel 12 Folge leisten. In diesem Fall erscheint auf dem Display das Symbol - Den Schweißstrom mit dem Knopf C-5 auf den gewünschten Wert einstellen. Während des Schweißens bei Bedarf an den tatsächlich notwendigen Wärmeeintrag anpassen.
  • Page 39 Symbol , welches, wenn es ausgewählt wird, die Einstellung der - Die Anschlusse an den Schweissstromkreis muessen korrekt durchgefuehrt worden sein. Vorallem die massekabelklemme sollte fest am Werkstruck befestigt sein und Schweißmaschine ermöglicht, sodass sie mit EN50504 übereinstimmt. keine Isoliermaterialen (z.B. Lack) dazwischen liegen. - Das Schutzgas soll korrekt und in der richtigen Menge verwendet werden.
  • Page 40 ................44 ........................44 ...................... 41 ................... 44 ....... 41 ................44 ..............41 ...............44 ................41 ....................44 ..................... 42 ..........42 ......................45 ..................42 ..........................45 ...............42 .................... 45 ......... 42 ......................45 .................. 42 ............. 45 ......................42 ................
  • Page 41 MIG-MAG - Pulse; - PoP; - Root Mig; - Deep Mig; - 41 -...
