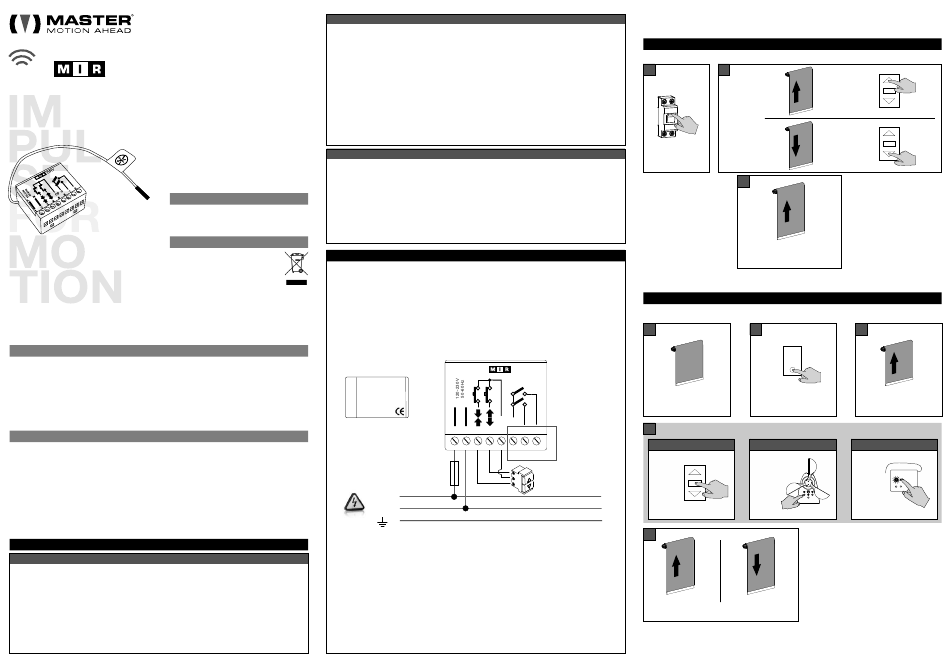

Master MIR DRY User Manual

R
Gentile cliente, la ringraziamo per aver
acquistato un prodotto MASTER S.p.A. In
questo manuale sono contenute informazioni
riguardanti le modalità d'uso del prodotto.
Leggere attentamente le istruzioni e
Manuale d'uso per : conservarle per eventuali successive

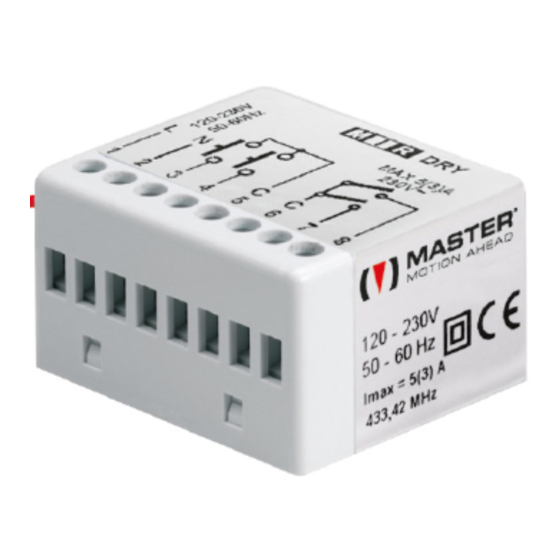

DRY consultazioni. Il modulo ricevitore MIR DRY è
433,42 MHz un ricevitore radio con contatti neutri in uscita e
tempo di lavoro regolabile. Ogni altro uso al di
fuori dal campo definito da MASTER S.p.A. è
vietato e comporta, così come il mancato
rispetto delle istruzioni riportate nella presente
guida, l'annullamento della responsabilità e
della garanzia MASTER S.p.A.
NOTA: Questo prodotto è compatibile con
trasmettitori serie ARCO, VISIO, FLUTE,
KUADRO, KORT ed equivalenti.
P r i m a d i i n i z i a r e l a p r o c e d u r a d i
programmazione, leggere il manuale istruzioni
del trasmettitore ed individuare i pulsanti
SALITA, STOP, DISCESA, PROG.
Nella descrizione seguente il trasmettitore è
rappresentato in forma del tutto generica.
Contenuto della confezione
ü n° 1 ricevitore MIR DRY
ü n° 1 supporto a muro
ü
il presente manuale
Smaltimento
Al termine del ciclo di vita del
prodotto, smaltirlo secondo quanto
previsto dai regolamenti locali,
oppure riconsegnarlo al rivenditore al
momento dell'acquisto di un
dispositivo equivalente. Questo
prodotto potrebbe contenere sostanze
inquinanti per l'ambiente e pericolose per la
salute, è vietato smaltire il prodotto gettandolo
www.mastermotion.eu
rev01-1_23.06.17 nei rifiuti domestici.
Note sui sistemi radio
È consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in vicinanza di
stazioni di polizia, aeroporti, banche, ospedali). È comunque opportuno un sopralluogo tecnico prima di
installare un qualsiasi sistema radio al fine di individuare possibili fonti di interferenza. I sistemi radio
possono essere utilizzati laddove eventuali disturbi o malfunzionamenti del trasmettitore o del ricevitore
non presentino fattore di rischio, o se tale fattore è annullato da opportuni sistemi di sicurezza. La
presenza di dispositivi radio operanti alla stessa frequenza di trasmissione (433.42 MHz) possono
interferire con il ricevitore radio riducendo la portata del sistema e limitando la funzionalità dell'impianto.
Caratteristiche tecniche
ü Alimentazione: 120 o 230 Vac, 50/60 Hz ü Trasmettitori memorizzabili: 15*
ü ü
Portata contatti: 5A a 250 Vac Sensori sole memorizzabili: 1
ü ü
Dimensioni: 45 x 38 x 25 mm Sensori vento memorizzabili: 4
ü Peso: 40 gr ü Portata (stime): 100 m in campo aperto,
ü
Temperatura di esercizio: da -20 a +55°C
ü
Grado di protezione: IP20
ü Tempo di lavoro: da 1 a 240s (*) inclusi sensori pioggia
ü Frequenza radio: 433.42 MHz
01. AVVERTENZE
01A. AVVERTENZE PER LA SICUREZZA
ü
L'installazione non corretta può causare gravi ferite.
ü
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del
prodotto.
ü
Tutte le operazioni di installazione, collegamento, di programmazione e di manutenzione del prodotto
devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi,
le normative, i regolamenti locali e le istruzioni riportate in questo manuale.
ü Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico
definitivo è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista.
ü
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere l'utilizzo di comandi
radio o necessitare di particolari sicurezze.
ü Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizione operative
dell'avvolgibile.
01B. AVVERTENZE PER L'INSTALLAZIONE
ü Verificare che la confezione sia integra e non abbia subito danno durante il trasporto.
ü
Il prodotto è progettato per essere inserito all'interno di scatole di derivazione. Il modulo non prevede
alcuna protezione all'acqua e solo una protezione essenziale al contatto con parti solide.
ü
E' vietato installare il modulo in ambienti non adeguatamente protetti ed in prossimità di fonti di calore.
ü Utilizzare pulsanti di comando a posizioni momentanee, non utilizzare deviatori a posizione
mantenuta.
ü
I pulsanti di comando devono essere a vista dell'applicazione ma distante dalle parti in movimento e ad
una altezza di almeno 1,5m dal pavimento.
ü Operare sul prodotto con cautela, utilizzando utensili adeguati.
ü
Nel caso di più apparecchiature radio nello stesso impianto, la distanza fra loro non deve essere
inferiore a 1,5m.
ü Non installare il prodotto in prossimità di superfici metalliche.
ü
Non modificare o sostituire parti senza autorizzazione della casa costruttrice. Non aprire e non forare il
contenitore.
ü E' vietato e pericoloso manomettere il cavo dell'antenna. Se il cavo dell'antenna è danneggiato
sostituire il prodotto.
01C. AVVERTENZE PER L'USO
ü
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche,
sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che
esse non abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della
loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso del prodotto.
ü Prima di azionare l'automazione, assicurarsi che persone o cose non si trovino nell'area interessata dal
movimento dell'automazione. Controllare l'automazione durante il movimento e mantenere le persone
a distanza di sicurezza, fino al termine del movimento.
ü
Non permettere ai bambini di giocare con l'apparecchio e con i dispositivi di comando fissi. Inoltre,
tenere i dispositivi di comando portatili (telecomandi) fuori dalla portata dei bambini.
ü
Non azionare l'automazione quando si stanno effettuando operazioni di manutenzione. Se il
dispositivo di comando è di tipo automatico, scollegare l'automazione dalla linea di alimentazione.
02. COLLEGAMENTI ELETTRICI
ü Effettuare i collegamenti in assenza di alimentazione.
ü Verificare che la linea di alimentazione elettrica non dipenda da circuiti elettrici destinati all'illuminazione.
ü Nella linea di alimentazione deve essere inserito un dispositivo magnetotermico o differenziale. Inoltre
deve essere inserito un dispositivo di sconnessione con categoria di sovratensione III, cioè distanza tra i
contatti di almeno 3,5 mm.
ü
Il prodotto non prevede alcuna protezione contro sovraccarichi o cortocircuito. Prevedere sulla linea di
alimentazione una protezione adeguata al carico, ad esempio un fusibile di tipo rapido di valore massimo
500 mA. Effettuare il collegamento in modo che il fusibile risulti all'interno della scatola di derivazione in
cui è presente il dispositivo.
ü
E' vietato collegare al modulo più di un carico.
ü
Utilizzare pulsanti di comando a posizioni momentanee (a «uomo presente»), non utilizzare deviatori a
posizione mantenuta. I pulsanti sono sottoposti alla tensione di rete e quindi devono essere
adeguatamente isolati e protetti.
120-230V
50-60Hz
I max = 5(3) A
20 m all'interno di edifici
L
N
ALIMENTAZIONE
DI RETE
Alimentazione
Il modulo può essere alimentato alla tensione 230 Vac oppure 120 Vac. La tensione di alimentazione
deve essere applicata ai morsetti e .
Collegamento del motore
Il modulo MIR DRY non può essere collegato direttamente al carico (es. motore elettrico) in quanto non
fornisce alcuna tensione in uscita. Deve quindi essere collegato ad un altro dispositivo mediante i
morsetti 6, 7 e 8 che sono a
Collegamento dei pulsanti di comando (opzionali)
I pulsanti di comando devono essere collegati ai morsetti
collegato al morsetto . 5 I pulsanti di comando sono sottoposti alla tensione di rete e quindi devono
essere adeguatamente isolati e protetti.
momentanee, non utilizzare deviatori a posizione mantenuta. Più pulsanti di comando possono essere
collegati alla centrale attraverso una connessione in parallelo. Per effettuare una manovra di salita o
discesa premere il relativo pulsante per almeno 0,5 sec, per bloccare la manovra premere brevemente
uno qualsiasi dei pulsanti di comando.
DRY
L N
CP C
1 2 3 4 5 6 7 8
Contatti neutri
FUSIBILE
500 mA
1 2
contatto neutro, con comune sul morsetto 6.
3 e , il filo comune dei pulsanti deve essere 4
I pulsanti di comando devono essere a
ATTENZIONE: le figure utilizzate nei paragrafi successivi fanno genericamente riferimento ad un
motore che movimenta un avvolgibile. A seconda del carico applicato al modulo, i termini
SALITA e DISCESA possono assumere significati diversi (es. DESTRA e SINISTRA o APRI e CHIUDI)
03. PRIMA INSTALLAZIONE
Questa procedura serve per memorizzare il primo trasmettitore.
A B
SE
Il modulo
comanda 4
movimenti...
ON
SE
Alimentare il modulo.
C
Il motore effettua un breve
movimento in salita.
Nel caso in cui la procedura di installazione non venga eseguita correttamente, è possibile ripristinare il
sistema alle condizioni di fabbrica (vedi sezione 11. Ripristino delle condizioni di fabbrica).
04. MEMORIZZAZIONE/CANCELLAZIONE DI UN DISPOSITIVO RADIO
Con questa procedura è possibile memorizzare/cancellare ulteriori trasmettitori, oltre al primo già
memorizzato, oppure dei sensori vento o sole/vento, oppure dei sensori pioggia.
A B
Premi PROG di un
Porta il motore in posizione trasmettitore già in memoria
intermedia. per circa 5 secondi.
D
ENTRO 15 SECONDI PREMERE:
PER TRASMETTITORE PER SENSORE VENTO
(1) (1) (1)
STOP P1
E
x1 x1
Memorizzato ! Cancellato !
Il motore segnala l'operazione effettuata.
posizioni
SALITA
x4 entro 15 sec premi
entro 15 sec premi
x4
DISCESA
x1
C
x2
Il motore effettua 2
movimenti in salita.
PER SENSORE PIOGGIA
(1)
P2 P2
ü
Il modulo può memorizzare fino a 15 codici
radio (esclusi sensori vento o sole/vento
radio). La condizione di "memoria esaurita" è
segnalata con 2 movimenti in discesa.
ü
Se il modulo ha memorizzato un solo
trasmettitore portatile, questo non può essere
cancellato (la mancata cancellazione è
segnalata con 2 movimenti in discesa).
ü
Il modulo può memorizzare fino a 4 sensori
vento radio, uno dei quali può essere un
sensore sole/vento. La condizione di
"memoria esaurita" è segnalata con 2
movimenti in discesa.
ü Il modulo può memorizzare più sensori
pioggia.
ü
Se il sensore è un sensore a batteria il tasto P1
deve essere premuto fino a 10 secondi.
