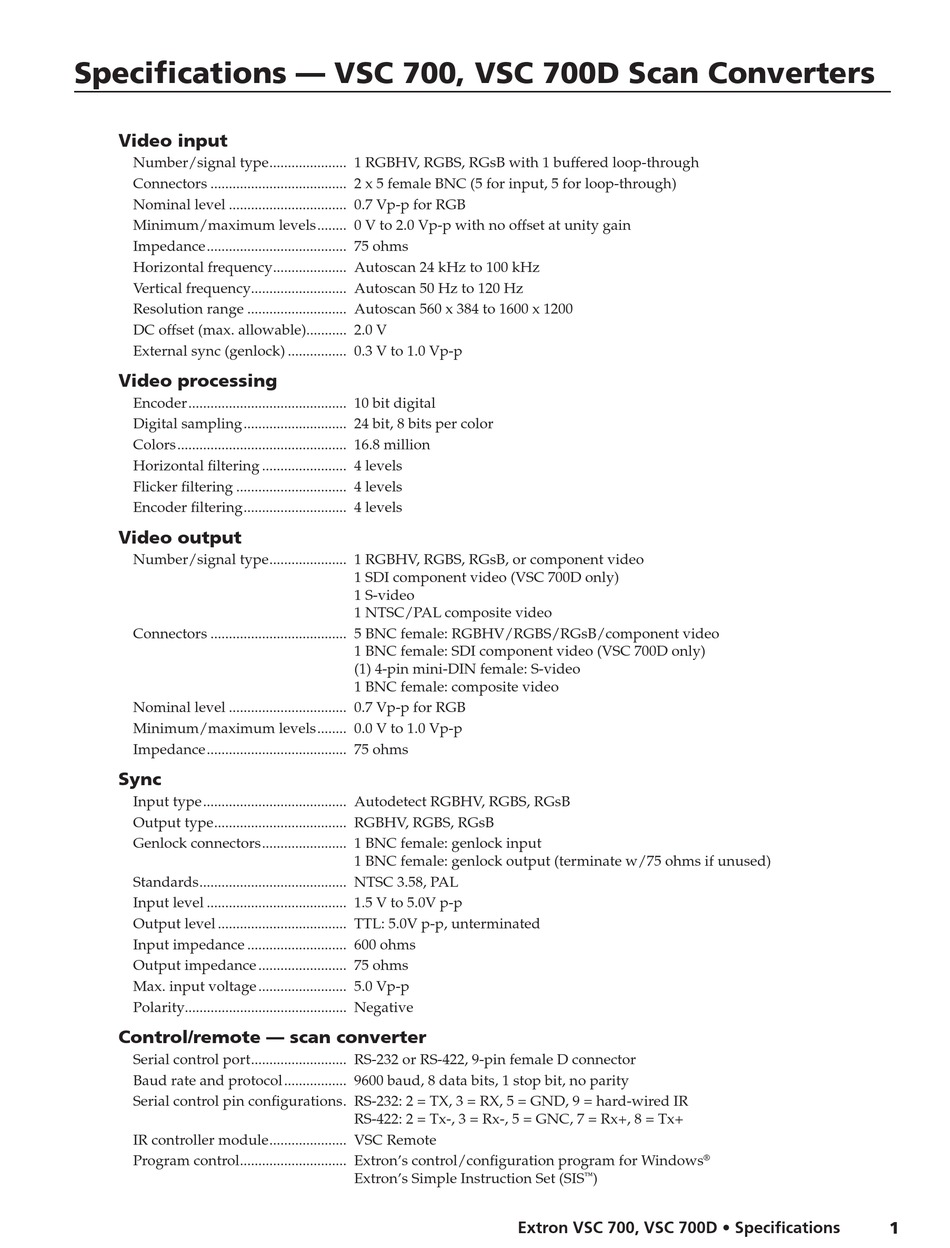

Specifications — VSC 700, VSC 700D Scan Converters

Video input

Number/signal type ��������������������� 1 RGBHV, RGBS, RGsB with 1 buffered loop-through
Connectors ������������������������������������� 2 x 5 female BNC (5 for input, 5 for loop-through)
Nominal level �������������������������������� 0�7 Vp-p for RGB
Minimum/maximum levels �������� 0 V to 2�0 Vp-p with no offset at unity gain
Impedance �������������������������������������� 75 ohms
Horizontal frequency �������������������� Autoscan 24 kHz to 100 kHz
Vertical frequency �������������������������� Autoscan 50 Hz to 120 Hz
Resolution range ��������������������������� Autoscan 560 x 384 to 1600 x 1200
DC offset (max� allowable)����������� 2�0 V
External sync (genlock) ���������������� 0�3 V to 1�0 Vp-p

Video processing

Encoder ������������������������������������������� 10 bit digital
Digital sampling ���������������������������� 24 bit, 8 bits per color
Colors ���������������������������������������������� 16�8 million
Horizontal filtering ����������������������� 4 levels
Flicker filtering ������������������������������ 4 levels
Encoder filtering ���������������������������� 4 levels

Video output

Number/signal type ��������������������� 1 RGBHV, RGBS, RGsB, or component video
Connectors ������������������������������������� 5 BNC female: RGBHV/RGBS/RGsB/component video
Nominal level �������������������������������� 0�7 Vp-p for RGB
Minimum/maximum levels �������� 0�0 V to 1�0 Vp-p
Impedance �������������������������������������� 75 ohms

Sync

Input type ��������������������������������������� Autodetect RGBHV, RGBS, RGsB
Output type ������������������������������������ RGBHV, RGBS, RGsB
Genlock connectors ����������������������� 1 BNC female: genlock input
Standards ���������������������������������������� NTSC 3�58, PAL
Input level �������������������������������������� 1�5 V to 5�0V p-p
Output level ����������������������������������� TTL: 5�0V p-p, unterminated
Input impedance ��������������������������� 600 ohms
Output impedance ������������������������ 75 ohms
Max� input voltage ������������������������ 5�0 Vp-p
Polarity�������������������������������������������� Negative
Control/remote — scan converter
Serial control port �������������������������� RS-232 or RS-422, 9-pin female D connector
Baud rate and protocol ����������������� 9600 baud, 8 data bits, 1 stop bit, no parity
Serial control pin configurations � RS-232: 2 = TX, 3 = RX, 5 = GND, 9 = hard-wired IR
IR controller module ��������������������� VSC Remote
Program control ����������������������������� Extron's control/configuration program for Windows
1 SDI component video (VSC 700D only)
1 S-video
1 NTSC/PAL composite video
1 BNC female: SDI component video (VSC 700D only)
(1) 4-pin mini-DIN female: S-video
1 BNC female: composite video
1 BNC female: genlock output (terminate w/75 ohms if unused)
RS-422: 2 = Tx-, 3 = Rx-, 5 = GNC, 7 = Rx+, 8 = Tx+
Extron's Simple Instruction Set (SIS
Extron VSC 700, VSC 700D • Specifications
®
)
™
