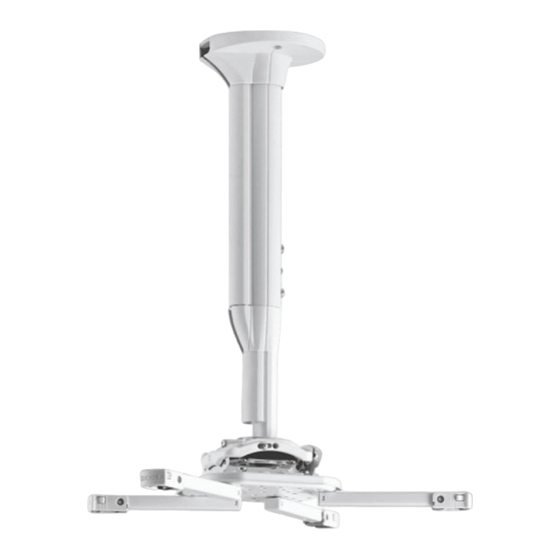

- Page 1 I N S T R U C T I O N S D ' I N S T A L L A T I O N M O N T A G E A N L E I T U N G Projector Mount Kits Kits de montage pour projecteurs Projektorhalterungssets KITE SERIES...
-
Page 2: Installation Instructions
KITE Series mount and the projector does not exceed 25 lbs (11.34 kg). • The weight capacity of the KITE Series mount may be LIMITED to the lowest weight capacity of any other components located between the mount and the... - Page 3 Installation Instructions KITE SERIES DIMENSIONS 5.00 0.385 127.0 BOLT CIRCLE 6.00 152.4 0.55 13.9 CABLE MANAGEMENT COVER HEIGHT HEIGHT RANGE ADJUSTMENT POINT CABLE MANAGEMENT COVER NOTES: 1. KITEXXXXXX COLUMNS ARE AVAILABLE IN A VARIETY OF ADJUSTABLE LENGTHS. 2. THE PART NUMBER WILL DESIGNATE THE LENGTH.
- Page 4 KITE SERIES Installation Instructions LEGEND Tighten Fastener Pencil Mark Apretar elemento de fijación Marcar con lápiz Befestigungsteil festziehen Stiftmarkierung Apertar fixador Marcar com lápis Serrare il fissaggio Segno a matita Bevestiging vastdraaien Potloodmerkteken Serrez les fixations Marquage au crayon Loosen Fastener Drill Hole Aflojar elemento de fijación...
-
Page 5: Tools Required For Installation
(security) 1/2" 1/4" PARTS B (1) 5/32" (security) D (2) A (1) M6 x16mm (CPA115 (security) Ceiling Plate) C (2) M6 x16mm CPA115 installation instructions interface + interface bracket bracket installation instructions E (1) [KITE Series column and projector mount]... -
Page 6: Assembly And Installation
Installation Instructions Assembly And Installation Install CPA115 ceiling plate to ceiling following CPA115 installation instructions. Making sure holes on KITE Series column (E) and CPA115 mount (A) are aligned, install column onto CPA plate adapter. (See Figure 1) height adjustment... - Page 7 Installation Instructions KITE SERIES Orient projector with interface bracket. (See Figure 4) Lift projector so that screws with thumb nuts are aligned Example Only with mounting slots in mount base. (See Figure 4) (Interface bracket varies dependent on Slide projector with mounting bracket onto mounting slots in...
-
Page 8: Pitch Adjustment
KITE SERIES Installation Instructions Pitch Adjustment Height Adjustment Loosen PITCH adjustment locking screw using a #2 Phillips screwdriver. (See Figure 7) WARNING: Failure to provide adequate support for this Turn PITCH micro-adjustment screw right or left using a #2 mount during the height adjustment process can result in Phillips screwdriver until image is properly aligned on target. -
Page 9: Cable Management
Installation Instructions KITE SERIES Cable Management Route cables as desired through cover. (See Figure 10) Figure 10... -
Page 10: Clauses De Non-Responsabilité
à ces directives. N'utilisez pas d'accessoires non recommandés par le fabricant. Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés. AVERTISSEMENT : N'utilisez en aucun cas ce système de montage s'il est endommagé. - Page 11 Installation Instructions KITE SERIES DIMENSIONS...
- Page 12 KITE SERIES Installation Instructions OUTILS NÉCESSAIRES À L'INSTALLATION 4,0 mm (5/32") (fourni) (sécurité) 12,7 mm (1/2") 6,4 mm (1/4") PIÈCES B (1) 4,0 mm (5/32") (sécurité) D (2) A (1) M6 x 16 mm (plaque pour (sécurité) plafond CPA115) C (2)
-
Page 13: Assemblage Et Installation
Installation Instructions KITE SERIES Assemblage et installation Installez la plaque pour plafond CPA115 au plafond en suivant les instructions d'installation du CPA115. En veillant à aligner les trous de la colonne de série KITE (E) et le système de montage CPA115 (A), installez la colonne sur l'adaptateur de plaque CPA. - Page 14 KITE SERIES Installation Instructions Orientez le projecteur avec la patte de fixation d'interface. (See Figure 4) Exemple uniquement Soulevez le projecteur de façon à aligner les vis avec (La patte de fixation d'interface écrous à ailettes sur les fentes de montage dans la base du varie en fonction du système de montage.
-
Page 15: Réglage De L'inclinaison
Installation Instructions KITE SERIES Réglage de l’inclinaison Réglage de la hauteur Desserrez la vis de blocage du réglage de l'inclinaison à l'aide d'un tournevis Phillips 2. (See Figure 7) AVERTISSEMENT : Le fait de ne pas fournir un soutien Tournez la vis de réglage micrométrique de l'inclinaison adéquat pour ce système de montage pendant le processus... -
Page 16: Rangement Des Câbles
KITE SERIES Installation Instructions Rangement des câbles Faites passer les câbles dans le cache-câbles. (See Figure Figure 10... -
Page 17: Wichtige Sicherheitshinweise
Service-Center. Angemessenheit der in diesem Dokument enthaltenen Informationen. WARNUNG: Verwenden Sie das Produkt nie im Freien. Chief® ist eine eingetragene Marke von Milestone AV --BEWAHREN SIE DIESE ANWEISUNGEN AUF-- Technologies. Alle Rechte vorbehalten. WICHTIGE SICHERHEITSHINWEISE WARNUNG: WARNUNG weist darauf hin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht. - Page 18 KITE SERIES Installation Instructions ABMESSUNGEN...
- Page 19 Installation Instructions KITE SERIES FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG 4,0 mm (5/32") (mitgeliefert) (Sicherheit) 12,7 mm (1/2") 6,4 mm (1/4") Nr. 2 TEILE B (1) 4,0 mm (5/32") (Sicherheit) D (2) A (1) M6 x16 mm (CPA115 (Sicherheit) Deckenplatte) C (2)
-
Page 20: Montage Und Installation
KITE SERIES Installation Instructions Montage und Installation Montieren Sie die CPA115-Deckenplatte gemäß der Montageanleitung der CPA115 an die Decke. Montieren Sie die Säule an den CPA-Adapter, wobei Sie darauf achten müssen, dass die Löcher der KITE-Serien- Säule (E) und der CPA115-Halterung (A) genau Höheneinstell-... - Page 21 Installation Instructions KITE SERIES Richten Sie den Projektor mit der Anschlussplatte aus. (See Figure 4) Nur ein Beispiel (Anschlussplatte Halten Sie den Projektor so, dass die Schrauben mit den je nach Projektor- Flügelmuttern nach den Montageschlitzen in der modell verschieden) Montagebasis ausgerichtet sind.
- Page 22 KITE SERIES Installation Instructions Einstellung der Drehung um die Querachse Höheneinstellung Lösen Sie die Feststellschraube für die Einstellung der Drehung um die QUERACHSE mit einem Nr. 2- Kreuzschlitzschraubendreher. (See Figure 7) WARNUNG: Wenn diese Halterung während der Höheneinstellung nicht ordnungsgemäß festgehalten wird, Drehen Sie die Mikro-Justierschraube zur Einstellung der kann dies zu schweren Verletzungen oder Geräteschäden...
- Page 23 Installation Instructions KITE SERIES Kabelführung Führen Sie die erforderlichen Kabel durch die Abdeckung. (See Figure 10) Abb. 10...
- Page 24 Europe A Franklinstraat 14, 6003 DK Weert, Netherlands P +31 (0) 495 580 852 F +31 (0) 495 580 845 Chief Manufacturing, a products division Asia Pacific A Office No. 1 on 12/F, Shatin Galleria of Milestone AV Technologies 18-24 Shan Mei Street...
