Art.Nr.
5906118901
AusgabeNr.
5906118850
Rev.Nr.
10/05/2021

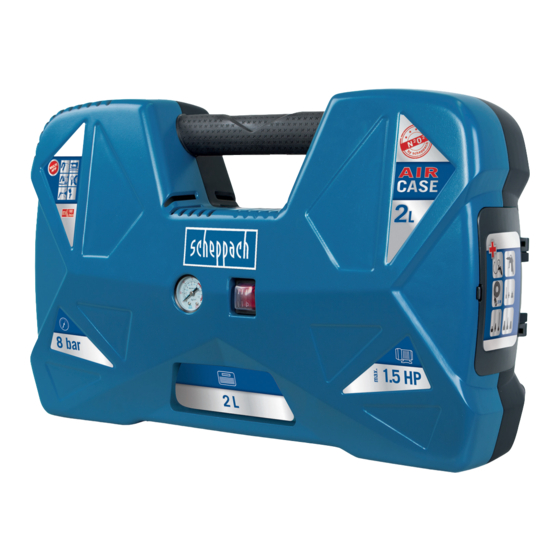

Air Case
Druckluftkompressor
DE
Originalbetriebsanleitung
Compressor
GB
Translation of original instruction manual
Compresseur
FR
Traduction des instructions d'origine
Kompresor
CZ
Překlad originálního návodu k obsluze
Luftkompressor
SE
Översättning av originalinstruktioner
Luftkompressor
NO
Oversettelse av opprinnelige instruksjonene
Kompresor
SK
Preklad originálu návodu na obsluhu
Kompresor
PL
Tłumaczenie oryginalnej instrukcji obsługi
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Kompresszor
HU
4
Az eredeti használati útmutató fordítása
Compressore
IT
14
Traduzione delle istruzioni originali
Kompressor
EE
23
Tõlge Originaalkasutusjuhend
Kompresorius
LT
33
Vertimas originali naudojimo instrukcija
Kompresors
LV
42
Tulkošana no oriģinālā lietošanas instrukcija
Paineilmakompressori
FI
51
Käännös alkuperäisestä käyttöohjeesta
Compressor
NL
60
Vertaling van de originele handleiding
70
80
90
100
109
118
127
136
