BGS technic BGS 6674 Instruction Manual

Ölablassschrauben-Dichtsitz-Fräser-Satz

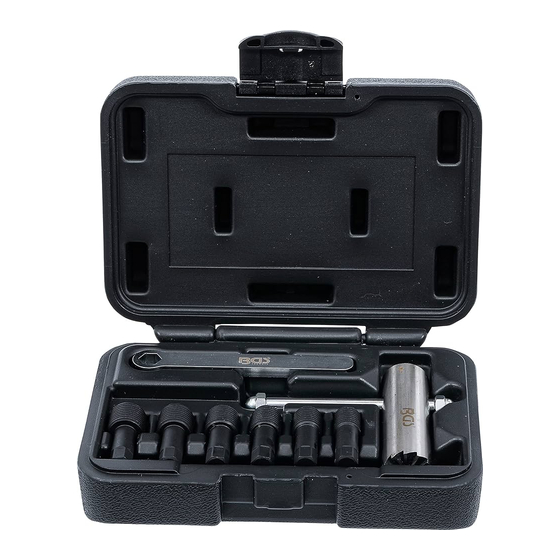

WERKZEUGE
1 Zentrierbolzenschlüssel
2 Dichtflächenfräser
3 Zentrierbolzen M17x1.5
4 Zentrierbolzen M16x1.5
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zum Fräsen von Ölablassschrauben-Dichtflächen an Ölwannen. Die
enthaltenen Werkzeuge sind geeignet für Ölablassschraubengewinde M12x1.5, M13x1.5, M14x1.5,
M15x1.5, M16x1.5 und M17x1.5.
SICHERHEITSHINWEISE
•
Verwenden Sie die enthaltenen Werkzeuge ausschließlich für die unter „Verwendungszeck"
angegebene Arbeit.
•
Benutzen Sie die Werkzeuge ausschließlich von Hand, verwenden Sie keinen Schlagschrauber
oder andere Maschinen.
•
Halten Sie Kinder und andere unbefugte Personen aus dem Arbeitsbereich fern.
•
Lassen Sie keine Kinder mit dem Werkzeug oder dessen Verpackung spielen.
VERWENDUNG
1. Entfernen Sie die Ölablassschraube und das in der Ölwanne befindliche Öl.
2. Setzen Sie den passenden Führungsbolzen in das Öl-Ablassgewinde ein (Abb. 1 & 2).
Beim Einsetzen des Führungsbolzens darauf achten, dass das Gewinde über die komplette
Länge im Gewinde der Ölwanne eingesetzt ist und nicht übersteht. Achtung: Wird der
Führungsbolzen zu tief eingesetzt, kann dieser in die Ölwanne fallen!
3. Nehmen Sie den Fräser und schieben Sie diesen über den Führungsbolzen (Abb. 3 & 4)
4. Drehen Sie den Fräser unter leichtem Druck im Uhrzeigersinn,
bis die Dichtfläche wieder plan ist (Abb. 5)
5. Befreien Sie die Dichtfläche von eventuell vorhandenen Spänen.
6. Entfernen Sie den Fräser und demontieren Sie den Führungsbolzen.
7. Setzen Sie eine neue Ölablassschraube mit neuer Dichtung in das Gewinde ein (Abb. 6).
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
1
3 4 5
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
6 7 8
5 Zentrierbolzen M15x1.5
6 Zentrierbolzen M14x1.5
7 Zentrierbolzen M13x1.5
8 Zentrierbolzen M12x1.5
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 6674
