Installation, operating and maintenance manual
Manuel d'installation d'emploi et d'entretien
Installations-, Gebrauchs- und
Wartungsanleitung
Handleiding voor installatie, gebruik en
onderhoud
Manual de instalación, de utilización y de
mantenimiento
Manuale dʼinstallazione, dʼimpiego e di
manutenzione
Manual de instalação, de uso e de manutenção
Installasjons-, bruks- og vedlikeholdshåndbok
Installations-, bruks- och underhållsanvisning
Asennus-, käyttö- ja huoltokäsikirja
Manual for installation, brug og vedligeholdelse
Instrukcja instalacji, użytkowania i konserwacji
GB

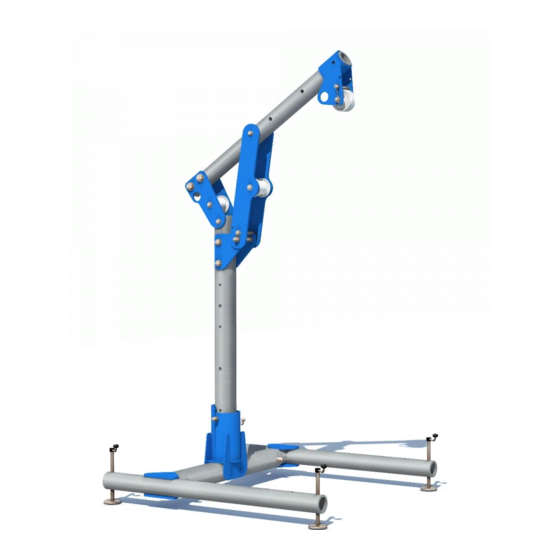

Mobile anchor point
FR
Point d'ancrage mobile
DE
Beweglicher Anschlagpunkt
NL
Mobiel verankeringspunt
ES
Punto de anclaje móvil
IT
Punto di ancoraggio mobile
Davitrac - EN 795/2012
English
Original manual
Français
Traduction de la notice originale
Deutsch
Übersetzung der Originalanleitung
Nederlands
Vertaling van de oorspronkelijke handleiding
Español
Traducción del manual original
Italiano
Traduzione del manuale originale
Português
Tradução do manual original
Norsk
Oversettelse av originalanvisning
Svenska
Översättning av originalbruksanvisningen
Suomi
Alkuperäisen ohjeen käännös
Dansk
Oversættelse af den originale manuall
Polski
Tłumaczenie oryginalnej instrukcji obsługi
PT
Ponto de ancoragem móvel
NO
Mobilt forankringspunkt
SE
Mobil förankringspunkt
FI
Siirrettävä kiinnityspiste
DK
Mobilt forankringspunkt
PL
Przenośny punkt kotwiczący
GB
FR
DE
NL
ES
IT
PT
NO
SE
FI
DK
PL
2006/42/CE
Advertisement
Chapters
Table of Contents
Related Manuals for Tractel Davitrac
Summary of Contents for Tractel Davitrac
- Page 1 Davitrac - EN 795/2012 English Installation, operating and maintenance manual Original manual Français Manuel d'installation d'emploi et d'entretien Traduction de la notice originale Installations-, Gebrauchs- und Deutsch Übersetzung der Originalanleitung Wartungsanleitung Handleiding voor installatie, gebruik en Nederlands onderhoud Vertaling van de oorspronkelijke handleiding Manual de instalación, de utilización y de...
- Page 2 Fig. 0...
- Page 3 Fig. 1 Fig.1 1500 1199...
- Page 4 FIG 2 Fig 2...
- Page 5 FIG 3a FIG 3b FIG 3c FIG 4a FIG 4b FIG 4c...
- Page 6 FIG 5 Fig6 . a FIG 6a FIG 6b Fig6 . b Fig6 . a Fig6 . b ≥ 20cm ≥ 20cm Fig6 . a Fig6 . b ≥ 20 cm ≥ 20 cm ≥ 20cm ≥ 20 cm ≥ 20 cm ≥...
- Page 7 FIG 8a FIG 8b Fig. 8a Fig. 8b 2° max. OK ≤ 150 kg 150 kg < OK ≤ 500 kg 180° 150 kg < W ≤ 500 kg fig.9a FIG 9a FIG 9b fig.9b 30° Max. 2° max. 150 kg < W 500 kg ≤...
-
Page 8: Technical Specifications
210138 IMPORTANT: The davitrac jib crane may be used as a fall protection anchor device (EN 795: 2012) and may be fitted with • fall arrest systems in accordance with EN 363:2002, • rescue lifting devices in accordance with EN 1496:2017 type A or B, •... -
Page 9: Table Of Contents
When it is put in place, 5.2. Dismantling davitrac ........14 the safety functions must not be deteriorated in any 5.3. Installing a bracket on the davitrac mast ..14 way. 5.4. Putting in place the cable on the cable 6. -
Page 10: Definitions And Pictograms
2.2. Pictograms NOTE DANGER: When placed at the beginning of a paragraph, indicates instructions for avoiding injuries For any special application, please contact Tractel to operators, particularly fatal, serious or minor injuries, ® and damage to the environment. 2. Definitions and pictograms... -
Page 11: Operation
3.1. Verification before use mounted base, an offset wall-mounted base or built-in floor base, the davitrac jib crane may be used as a fall Before any installation work, the installer must protection anchor point for two operators in accordance with have this manual ready to hand. -
Page 12: Recommendations For Use
When used in combination with the davitrac self-stabilising the mentioned permanent bases, the only anchor points base, the davitrac jib crane may be used as a temporary allowed are those on the davitrac jib crane. fall protection anchor point for two 150 kg operators in When the davitrac jib crane is used in conjunction with accordance with EN 795-B:2012 and CEN/TS 16415:2013;... -
Page 13: Description Of Systems Compatible With Davitrac
A bracket is provided to fasten the 20-metre caRol™ R 250 hoist and the 30-metre IMPORTANT: caRol™ R 250 hoist to the davitrac mast at the rear (fig. 4). Lifting anchor point in accordance with Machinery Directive 2006/42/EC: caRol™... -
Page 14: Installation
• Unlock the boom transport locking system NOTE: The scafor™ R hoist may not be used • Position the boom strut on the davitrac mast at its alone to lower or raise an operator, other than when it intended location (fig. 3.c) is used as a rescue lifting device (standard EN 1496). -
Page 15: Putting In Place The Cable On The Cable Transfer Pulley
Once davitrac is in place and unfolded. Two fall protection systems must never be connected to 1. Install the bracket on the davitrac mast (fig. 5). Each the same anchor point; do not connect a lifting system bracket has a positioning rod that prevents the to the PPE anchor point. -
Page 16: Prohibited Uses
• Using davitrac if a rescue plan has not been put in • Connecting a fall arrest system if any of its place beforehand in the event of a fall by the operator. -
Page 17: Marking
11. Periodic inspection and repair Floor-standing, surface-mounted, offset wall-mounted and built-in floor bases in combination with the davitrac jib crane: An annual periodic inspection is mandatory; however, depending on the frequency of use, environmental • Is identical to equipment that has passed a conformity... -
Page 18: Service Life
Tractel mechanical PPE ® such as stopcable™ and stopfor™ fall arrest devices, blocfor™ self-retracting fall arrest devices and Tractel ® lifelines and anchor devices may be used from their manufacturing date providing that they: • are used normally in accordance with the operating instructions in this manual. -
Page 19: Inspection Register
14. Inspection register Type of product Product reference Serial number Name of user Type de produit Référence produit Numéro de série Nom de l’utilisateur Produktbezeichnung Codenummer Seriennummer Name des Benutzers Produkttype Produktcode Serienummer Naam van de gebruiker Tipo de producto Referencia producto Numero de serie Nombre del usuario... -
