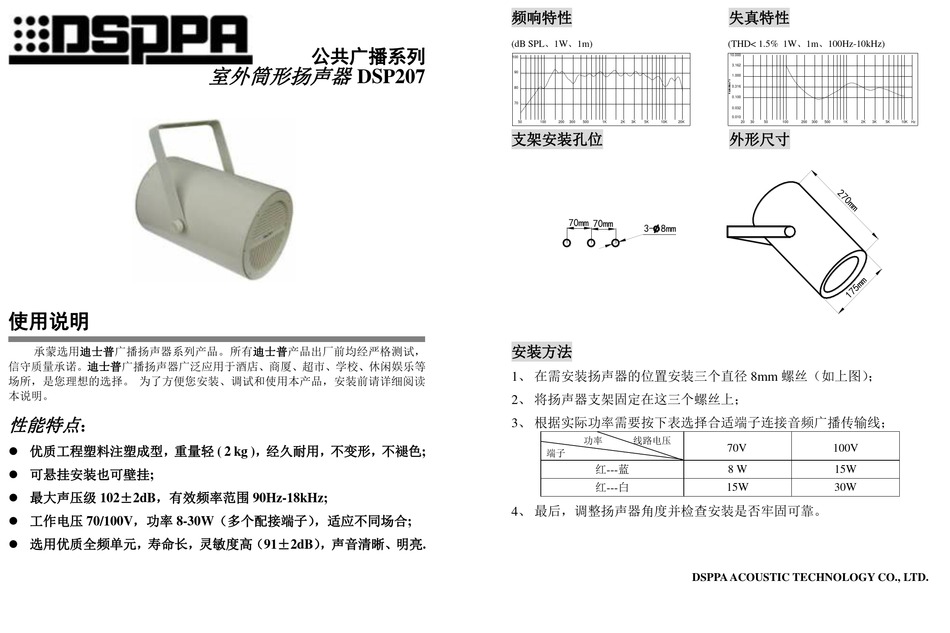

使用说明
承蒙选用迪士普广播扬声器系列产品。所有迪士普产品出厂前均经严格测试,
信守质量承诺。迪士普广播扬声器广泛应用于酒店、商厦、超市、学校、休闲娱乐等
场所,是您理想的选择。 为了方便您安装、调试和使用本产品,安装前请详细阅读
本说明。
性能特点
 优质工程塑料注塑成型,重量轻 ( 2 kg ),经久耐用,不变形,不褪色;
 可悬挂安装也可壁挂;
 最大声压级 102±2dB,有效频率范围 90Hz-18kHz;
 工作电压 70/100V,功率 8-30W(多个配接端子) ,适应不同场合;
 选用优质全频单元,寿命长,灵敏度高(91±2dB) ,声音清晰、明亮.
公共广播系列

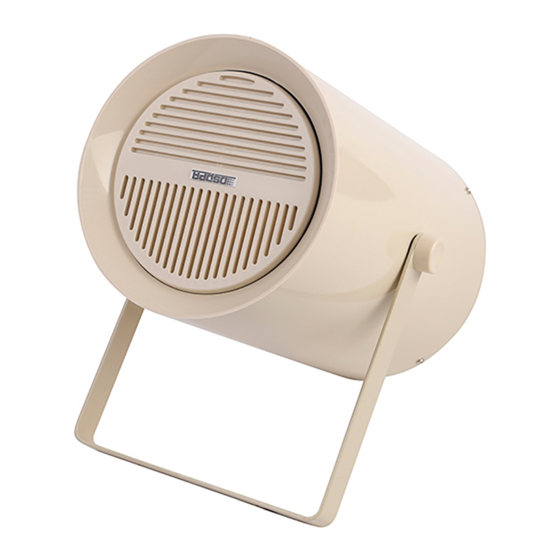

室外筒形扬声器
DSP207
频响特性
(dB SPL、1W、1m)
100
90
80
70
50
100
200
300
500
1K
2K
3K
5K
10K
20K
支架安装孔位
70mm 70mm
3- 8mm
安装方法
1、 在需安装扬声器的位置安装三个直径 8mm 螺丝(如上图) ;
2、 将扬声器支架固定在这三个螺丝上;
3、 根据实际功率需要按下表选择合适端子连接音频广播传输线;
功率
线路电压
端子
红---蓝
红---白
4、 最后,调整扬声器角度并检查安装是否牢固可靠。
失真特性
(THD< 1.5% 1W、1m、100Hz-10kHz)
10.000
3.162
1.000
0.316
0.100
0.032
0.010
20
30
50
100
200
300
500
1K
2K
外形尺寸
70V
100V
8 W
15W
15W
30W
DSPPA ACOUSTIC TECHNOLOGY CO., LTD.
3K
5K
10K
Hz
