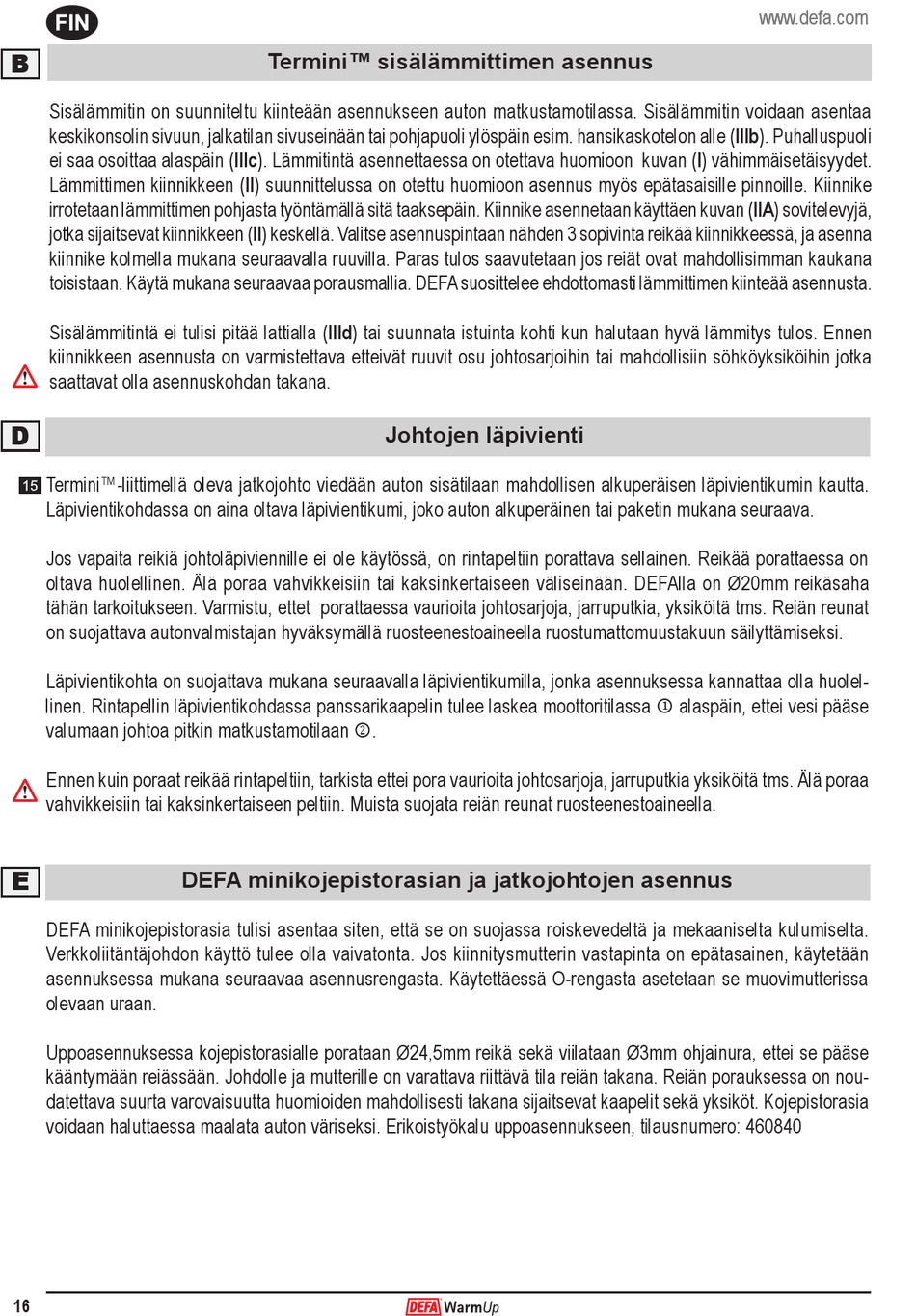

DEFA WarmUp Termini 1350 Installation Manual page 16

Hide thumbs Also See for WarmUp Termini 1350:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 29
B
Sisälämmitin on suunniteltu kiinteään asennukseen auton matkustamotilassa. Sisälämmitin voidaan asentaa
keskikonsolin sivuun, jalkatilan sivuseinään tai pohjapuoli ylöspäin esim. hansikaskotelon alle (IIIb). Puhalluspuoli
ei saa osoittaa alaspäin (IIIc). Lämmitintä asennettaessa on otettava huomioon kuvan (I) vähimmäisetäisyydet.
Lämmittimen kiinnikkeen (II) suunnittelussa on otettu huomioon asennus myös epätasaisille pinnoille. Kiinnike
irrotetaan lämmittimen pohjasta työntämällä sitä taaksepäin. Kiinnike asennetaan käyttäen kuvan (IIA) sovitelevyjä,
jotka sijaitsevat kiinnikkeen (II) keskellä. Valitse asennuspintaan nähden 3 sopivinta reikää kiinnikkeessä, ja asenna
kiinnike kolmella mukana seuraavalla ruuvilla. Paras tulos saavutetaan jos reiät ovat mahdollisimman kaukana
toisistaan. Käytä mukana seuraavaa porausmallia. DEFA suosittelee ehdottomasti lämmittimen kiinteää asennusta.
Sisälämmitintä ei tulisi pitää lattialla (IIId) tai suunnata istuinta kohti kun halutaan hyvä lämmitys tulos. Ennen
kiinnikkeen asennusta on varmistettava etteivät ruuvit osu johtosarjoihin tai mahdollisiin söhköyksiköihin jotka
saattavat olla asennuskohdan takana.
D
Termini™-liittimellä oleva jatkojohto viedään auton sisätilaan mahdollisen alkuperäisen läpivientikumin kautta.
Läpivientikohdassa on aina oltava läpivientikumi, joko auton alkuperäinen tai paketin mukana seuraava.
Jos vapaita reikiä johtoläpiviennille ei ole käytössä, on rintapeltiin porattava sellainen. Reikää porattaessa on
oltava huolellinen. Älä poraa vahvikkeisiin tai kaksinkertaiseen väliseinään. DEFAlla on Ø20mm reikäsaha
tähän tarkoitukseen. Varmistu, ettet porattaessa vaurioita johtosarjoja, jarruputkia, yksiköitä tms. Reiän reunat
on suojattava autonvalmistajan hyväksymällä ruosteenestoaineella ruostumattomuustakuun säilyttämiseksi.
Läpivientikohta on suojattava mukana seuraavalla läpivientikumilla, jonka asennuksessa kannattaa olla huolel-
linen. Rintapellin läpivientikohdassa panssarikaapelin tulee laskea moottoritilassa  alaspäin, ettei vesi pääse
valumaan johtoa pitkin matkustamotilaan .
Ennen kuin poraat reikää rintapeltiin, tarkista ettei pora vaurioita johtosarjoja, jarruputkia yksiköitä tms. Älä poraa
vahvikkeisiin tai kaksinkertaiseen peltiin. Muista suojata reiän reunat ruosteenestoaineella.
E
DEFA minikojepistorasian ja jatkojohtojen asennus
DEFA minikojepistorasia tulisi asentaa siten, että se on suojassa roiskevedeltä ja mekaaniselta kulumiselta.
Verkkoliitäntäjohdon käyttö tulee olla vaivatonta. Jos kiinnitysmutterin vastapinta on epätasainen, käytetään
asennuksessa mukana seuraavaa asennusrengasta. Käytettäessä O-rengasta asetetaan se muovimutterissa
olevaan uraan.
Uppoasennuksessa kojepistorasialle porataan Ø24,5mm reikä sekä viilataan Ø3mm ohjainura, ettei se pääse
kääntymään reiässään. Johdolle ja mutterille on varattava riittävä tila reiän takana. Reiän porauksessa on nou-
datettava suurta varovaisuutta huomioiden mahdollisesti takana sijaitsevat kaapelit sekä yksiköt. Kojepistorasia
voidaan haluttaessa maalata auton väriseksi. Erikoistyökalu uppoasennukseen, tilausnumero: 460840
16
Termini™ sisälämmittimen asennus
Johtojen läpivienti
