7. 部品リスト/ 部件清單 / PARTS LIST
1
2
● HAKKO FX-8003
● HAKKO FX-8003
図番
品番
部品名
仕様
圖號
編號
ノズル組品
下記表参照
こて先
ハッ コーFX-801取扱説明書参照
ニップル
B5071
Oリング付
B5071
➂ ➃
ハッコーFX-8003
➂ ➃
FX8003-81
29V-260W
FX8003-81
● こて先、 ノズル組品対応表
● 焊鐵頭與排氣鋼管的組合
こて先
ノズル
焊鐵頭
品番
部品名
焊鐵頭形狀
こて先形状
品番
4BC
T33-BC4
4BC
5BC
T33-BC5
5BC
ノズル組品A
6BC
6BC
T33-BC6
B5069
3.2D
T33-D32
3.2D
5D
T33-D5
5D
6D
T33-D6
6D
2BC
T33-BC2
2BC
T33-BC3
3BC
3BC
ノズル組品B
2.4D
T33-D24
B5070
2.4D
1610
T33-1610
1610
1611
T33-1611
1611
2SSBC
T33-SSBC2
2SSBC
3SSBC
T33-SSBC3
3SSBC
ノズル組品C
1.6SSD
T33-SSD16
B5239
1.6SSD
SS1610
T33-SS1610
SS1610
SS1611
SS1611
T33-SS1611
4SSBC
T33-SSBC4
4SSBC
ノズル組品D
5SSBC
T33-SSBC5
B5240
5SSBC
2.4SSD
T33-SSD24
2.4SSD
ノズル組品E
3.2SSD
T33-SSD32
3.2SSD
B5241
6SSD
T33-SSD6
6SSD
注意
■ 静電気対策品への取扱い注意
■ ESD 安全產品處理預防措施
本製品は静電気対策が施されていますので下記の注意
本產品包含靜電對策,所以,請使用以下預防措施:
を厳守してください。
1. 並非所有塑膠零件都是絕緣體,這些零件可能具有導
1. プラスチックは、 絶縁物ではなく導電性プラスチッ
電性。 修理或更換零件時,請小心不要使帶電的電
クです。 修理時には十分注意を払い、 活電部の露出 ・
氣零件曝露,也不要損壞絕緣材料。
絶縁材の損傷がない様部品交換、修理を行ってく
2. 產品在使用前請務必接地。
ださい。
2. 必ず接地して使用してください。
※ 各言語(日本語、英語、中国語、フランス語、ドイツ語、韓国語)の取扱説明書は以下の URL、
HAKKO Document Portal からダウンロードしてご覧いただけます。
(商品によっては設定の無い言語がありますが、ご了承ください。 )
* 各國語言(日語、英語、中文、法語、德語、韓語)的使用説明書可以通過以下网站的 HAKKO
Document Portal 下載參閲。
(有一部分的產品沒有設定外語對應、請見諒)
* Instruction manual in the language of Japanese, English, Chinese, French, German, and Korean
can be downloaded from the HAKKO Document Portal.
(Please note that some languages may not be available depending on the product.)
https: //www.hakko.com
〒556-0024 大阪市浪速区塩草2丁目4番5号
T E L : (06) 6561-1574 (代) FAX : (06) 6568-0821
HEAD OFFICE
4-5, Shiokusa 2-chome, Naniwa-ku, Osaka 556-0024 JAPAN
TEL: +81-6-6561-3225 FAX: +81-6-6561-8466
https://www.hakko.com E-mail: sales@hakko.com
OVERSEAS AFFILIATES
U.S.A.: AMERICAN HAKKO PRODUCTS, INC.
TEL: (661) 294-0090 FAX: (661) 294-0096
Toll Free (800) 88-HAKKO
4 2 5 5 6
https:// www.HakkoUSA.com E-mail: Support@HakkoUSA.com
HONG KONG: HAKKO DEVELOPMENT CO., LTD.
TEL: 2811-5588 FAX: 2590-0217
https://www.hakko.com.cn
E-mail: info@hakko.com.hk
SINGAPORE: HAKKO PRODUCTS PTE., LTD.
TEL: 6748-2277 FAX: 6744-0033
https:// www.hakko.com.sg
E-mail: sales@hakko.com.sg
Please access the web address below for other distributors.
https: //www.hakko.com
© 2014-2020 HAKKO Corporation. All Rights Reserved.
3
4
● HAKKO FX-8003
部件名稱
規格
Item No.
Part No.
Part Name
排氣鋼管組合
參照下表
Nozzle assembly
焊鐵頭
參照HAKKO FX-801使用說明書
Tip
套頭
附帶O型墊圈
B5071
Nipple
➂ ➃
HAKKO FX-8003
29V-260W
FX8003-81
HAKKO FX-8003
● Cross reference guide for tip and nozzle
排氣鋼管
Tip
品番
編號
部件名稱
Tip shape
Part No.
T33-BC4
4BC
T33-BC4
T33-BC5
5BC
T33-BC5
T33-BC6
排氣鋼管組合A
6BC
T33-BC6
B5069
B5069
T33-D32
3.2D
T33-D32
T33-D5
5D
T33-D5
T33-D6
6D
T33-D6
T33-BC2
2BC
T33-BC2
T33-BC3
3BC
T33-BC3
排氣鋼管組合B
T33-D24
B5070
2.4D
T33-D24
B5070
T33-1610
1610
T33-1610
T33-1611
1611
T33-1611
T33-SSBC2
2SSBC
T33-SSBC2
T33-SSBC3
3SSBC
T33-SSBC3
排氣鋼管組合C
T33-SSD16
B5239
1.6SSD
T33-SSD16
B5239
T33-SS1610
SS1610
T33-SS1610
T33-SS1611
T33-SS1611
SS1611
T33-SSBC4
4SSBC
T33-SSBC4
排氣鋼管組合D
T33-SSBC5
B5240
5SSBC
T33-SSBC5
B5240
T33-SSD24
2.4SSD
T33-SSD24
排氣鋼管組合E
T33-SSD32
3.2SSD
T33-SSD32
B5241
B5241
T33-SSD6
6SSD
T33-SSD6
��
CAUTION
■ Handling precautions for ESD Safe products
This product contains electrostatic countermeasures,
so please use the following precautions:
1. Not all plastic parts are insulators, they may be
conductive. Be careful not to expose live electrical
parts or damage insulating materials when perform-
ing repairs or replacing parts.
2. Be sure to ground the product before use.
https://doc.hakko.com
高熱容量N
取 扱 説 明 書
このたびはハッコー FX-����をお買い上げいただきまことにありがと う ございます。
この商品は高温ガスを噴出し、 はんだ付け部をプリ ヒー ト しながら
作業ができ、 はんだ付け性を向上できます。
また、 ガスに窒素を使用する とはんだの酸化が防止され、 よ り はんだ付け性が向上されます。
Speci cations
お使いになる前に必ず本書をお読みください。
Refer to the table below
お読みになった後も、 後日お役に立ちますので大切に保管しておいてください。
Refer to HAKKO FX-801 Instruction manual
注意
本品を初めてお使いになる前に必ずこて先温度を校正して ください。
With O-ring
詳細は、 組み合わせてご使用になる各ステーションの取扱説明書を
29V-260W
お読みください。
1. セット内容と各部名称
Nozzle
Part No.
Part Name

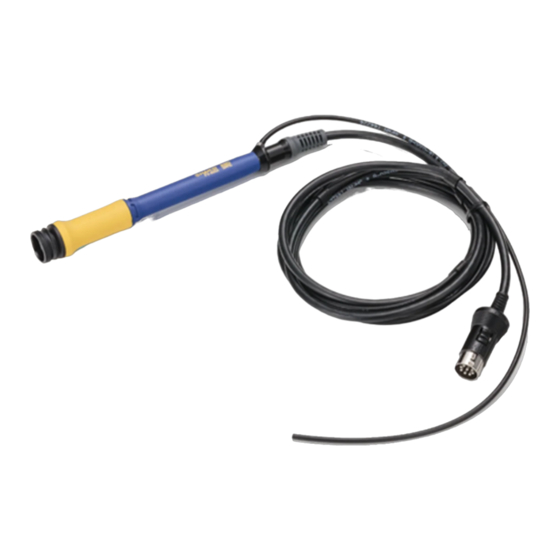

ハッコーFX-8003 はんだこて
ノズル組品
Nozzle
こて先 (別売)*
(別売)
assembly A
フラックス侵入防止カバー
* こて先に付いているフラックス侵入防止カバーを
取り外して、ご使用ください。
Nozzle
assembly B
2. 仕様
品名
ハッコーFX-8003
Nozzle
消費電力
assembly C
260W (29V)
こて先アース間抵抗
< 2Ω
リーク電圧
< 2 mV
接続コード
Nozzle
1.2 m
全長(除コード)
assembly D
253mm (こて先4BC型
を付けた場合)
Nozzle
重量(除コード)
65g (こて先4BC型、 ノズ
assembly E
ル組品Aを付けた場合)
※仕様及び外観は改良のため、 予告なく変更することがありますが、 あらかじめご了承ください。
※本製品は静電気対策されています。
4. 安全及び取扱い上のご注意
この説明書では、 注意事項を下記のように 「警告」 「注意」 の2つに区分して表示しています。
注意事項の内容をよく理解されてから本文をお読みください。
警 告: 誤った取扱いをすると、人が死亡または重傷を負う可能性が
想定される内容を示しています。
注 意: 誤った取扱いをすると、人が傷害を負う可能性が想定される内容
および物的損害のみの発生が想定される内容を示しています。
注 記: 説明中の工程で重要な手順や事項を示しています。
● 安全のため以下の注意事項を必ず守ってください。
電源を入れると、こて先の温度は50~500℃の高温に達します。取扱いを誤ると、
やけど・火災の恐れがありますので、以下の注意事項を必ず守ってください。
● こて先周辺の金属部に触れないでください。
● 燃えやすいものの近くで使用しないでください。
● 周囲の人に 「高温につき危険である」 ことを知らせてください。
● 使用を中断または終了する時や、 その場を離れる時は電源を切ってください。
● 部品交換時や収納時は必ず電源を切り、 十分に冷えたことを確認してください。
● こて先から噴出するN
ガスは高温です。 人に当てないよう、 ご注意ください。
管理責任者の許可なく、 経験や知識のない者 (子供を含
2
む) が、 この製品を使用しないように注意してください。
子供がこの製品で遊ばないように注意してください。
● 事故や故障につながりますので、以下の注意事項を必ず守ってください。
● 取扱説明書に書いてあること以外の用途で使用しないでください。
● はんだかすを取るために、 こてを作業台に打ちつけるなど強い衝撃を与えないでください。
● 本品を改造しないでください。
● 交換部品には、 純正部品を使用してください。
● 製品を濡らさないでください。 また、 濡れた手で使用しないでください。
● コードの抜き差しはプラグを持って行ってください。
● はんだ付けする際、 煙が発生するので、 よく換気をしてください。
● その他危険と思われる行為は行わないでください。
5. 使用方法
こてをこて台に長時間差し込んで放置する場合はガスの排出を停止してください。
こて台が高温になり ます。 こて先から噴出するN
ご注意ください。
2020.10
MA02718XZ201006
5. 使用方法
A. こて先及びノズル組品の取付け
●こて先の取り付け
はんだこて
➀こて先に付いているフラックス侵入防止カバーを
引き抜いてください。
2
注記: フラックス侵入防止カバーを取り外さない場合、ノズル組品を差し込む
ことが出来ません。
➁こて先をハッコー FX-8003 に最後まで差し込みます。
注記: 必ずT33シリーズのこて先をご使用ください。
➂こて先をセットした後、こて先に対応したノズル組品(「部品リスト」の
「こて先・ノズル組品対応表」を参照)を最後まで差し込みます。
B. 接続
最初にセットの内容をご確認ください。
取扱説明書
1
1
・こて接続コードとレセプタクルの抜き差しは電源スイッチを切ってから行って
ください。電源が入ったままではステーションが壊れる可能性があります。
ハッコーFX-8003
・本機は静電気対策が施されています。必ず接地してご使用ください。
1. 電源コードをこてステーション背面のインレット
に接続します。こて接続コードとレセプタクルを
接続します。
2. こて部をこて台に置きます。
3. 電源プラグをコンセントに差し込みます。
3. 対応機種
4. こてのチューブをハッコーFX-791のOUTに差し
込みます。(詳細は、ハッコーFX-791の取扱説明
書をお読みください。)
この製品は、 N
対応製品です。 以下の製品
ハッコーFX-791をご使用にならない場合は下記に示す接続例を参考にしてご使用ください。
と組み合わせてご使用ください。
2
・ハッコーFX-801 (はんだこてステーション)
接続例
・ハッコーFX-780/781 (窒素ガス発生装置)
0.5ℓ/min~1.5ℓ/minに調節
・ハッコーFX-791 (N
ステーション)
流量計
2
注記:
ハッコーFX-780 (FX-781)、FX-791をご使用に
はんだごてチューブ
ならない場合は、「5. 使用方法」の接続例を参
考にしてご使用ください。
C. 温度設定
1. ハッコーFX-801ステーションの電源スイッチを入れます。各種設定を行い、
作動します。(ハッコーFX-801の取扱説明書を参照してください。)
ガスを排出します。ご使用になる流量に調節します。
2. N
(推奨流量 0.5ℓ/min ~ 1.5ℓ/min)
2
3. こて先温度を測定します。設定した温度になるようオフセット値を入力します。
(ハッコーFX-801の取扱説明書を参照してください。)
注意
・こて部入力ガス圧力は0.2MPa(2.0kgf/㎠ )以下としてください。 0.2MPa以上の圧力が
かかりますと、 はんだこて部の部品が損傷する恐れがあります。
・推奨流量より多いガスを排出させた場合、 こて先温度が設定に到達しない場合があります。
警 告
6. メンテナンス
高い温度でのご使用はこて先の劣化を早めます。こて先の温度は低めで
こて先温度
お使いください。こて先の温度回復が優れているため、低めの温度で
十分に対処でき、ヒートダメージに弱い部品を守ることができます。
クリーニング
はんだ付けの前に、ハッコー599Bこて先クリーナー、またはきれいな
湿らせたクリーニングスポンジを用いてこて先に付着している古い
はんだやフラックスを取り除いてください。こて先に付着した不純物は、
はんだ付け不良の原因となります。また、こて先の熱伝導が悪くなるため
こて先温度を上げる必要が生じ、こて先と基板を傷めることになります。
中断
こてを高い温度に設定したまま長時間放置しないでください。
こて先のはんだメッキが酸化物で覆われ、熱伝導が悪くなります。
終了後
作業が終わりましたら、こて先をきれいにぬぐってから
新しいはんだで先端を覆ってください。こて先の酸化を防ぎます。
注 意
こて先のメンテナンス
1. 温度を250°Cに設定します。
2. 温度が安定したらクリーニングスポンジでこて先をぬぐい、 こて先を点検します。
3. はんだめっき部に黒い酸化物が付着している場合は、 新しいフラックス含有のはんだ
を送りクリーニングスポンジで拭き取ります。
酸化物がとれるまで繰り返してください。 その後、 新しいはんだで覆ってください。
4. 電源を切り、 冷却してからこて先を外します。 他に酸化物などが付着している場合も
アルコールなどでふき取ってください。
5. こて先が変形していたり消耗が激しい場合は交換してください。
注意
酸化物をとるためにやすりがけしないでください。
ノズル組品のメンテナンス
注意
ご使用を続けるうちに、ノズル先端部に酸化物が付着してきます。
そのままでご使用になりますと正常にガスが排出されなくなりますので、
ガスは高温です。 人に当てないよう、
定期的にクリーニング(酸化物の除去)してください。
2
注意
カチッと音がするまで
差し込みます。
レセプタクル
はずす時は突起部を押し込み
ながらはずしてください。
ゴミ・ホコリ油分・
圧力計
水分カット
エアーフィルター
流量制御バルブ
レギュレータ―
ガス発生装置
0. 2MPa以下に調節
