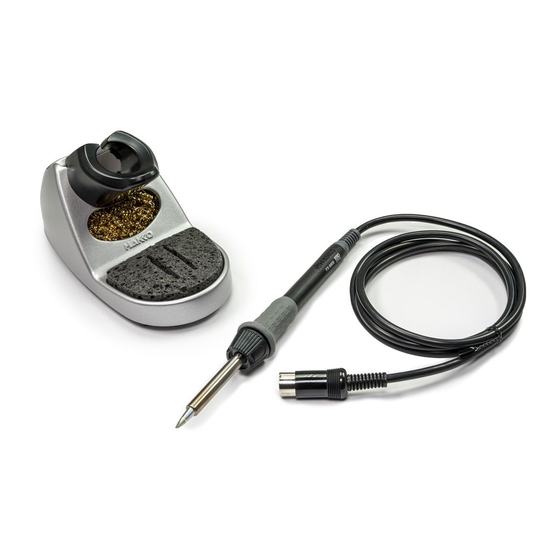

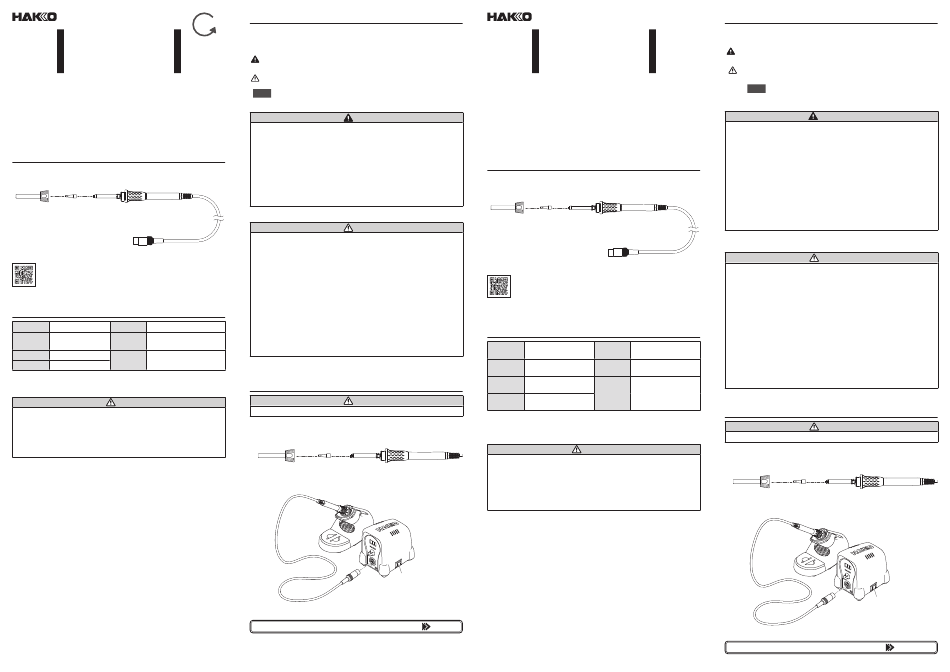

Hakko Electronics FX-8806 Instruction Manual

SOLDERING IRON
FX-8806
取扱説明書
このたびは本製品をお買い上げ頂き、誠にありがとうございます。
本製品ははんだこてです。
お使いになる前に必ず本書をお読みになり、その後はお手元で大切に
保管してください。
また、組み合わせて使用する機器の取扱説明書もお読みください。
1. セット内容と組立て
最初にセットの内容をご確認ください。
※本製品は下記内容と異なる場合があります。
こて部 FX-8806 ............................1 取扱説明書（本書） .......................1
こて部
こて先
T32-D24 付き
交換部品／オプションを含む製品情報は web ページでご確認いた
だけます。
https://www.hakko.com/doc_fx8806-j
2. 仕様
本製品は適用ステーションと組み合わせて使用します。
消費電力 コード長さ
95 W（26 V） 1.2 m
こて先
<2 Ω 全長
207 mm
アース間抵抗 （こて先 T32-D24 を付けた場合）
リーク電圧
重量
<2 mV
40 g
（こて先 T32-D24 を付けた場合）
ヒーター セラミックヒーター
全長と重量はコードを除きます。
●
本製品は静電気対策されています。
●
仕様および外観は改良のため、予告なく変更することがありますが、あらかじめご了承ください。
●
注意
■ 静電気対策品への取扱い注意
本製品は静電気対策が施されていますので下記の注意を厳守してください。
1. プラスチックは、絶縁物ではなく導電性プラスチックです。修理時には十
分注意を払い、活電部の露出・絶縁材の損傷がない様部品交換、修理を行っ
てください。
2. 必ず接地して使用してください。
3. 安全および取扱い上のご注意
中文请参阅
背面。
この説明書では、注意事項を下記のように「警告」 「注意」の２つに区分
して表示しています。注意事項の内容をよく理解されてから本文をお読み
ください。
誤った取扱いをすると、人が死亡または重傷を負う可能性が想
警告：
定される内容を示しています。
誤った取扱いをすると、人が傷害を負う可能性が想定される内
注意：
容および物的損害のみの発生が想定される内容を示しています。
： 説明中の工程で重要な手順や事項を示しています。
注 記
安全のため以下の注意事項を必ず守ってください。
警告
●管理責任者の許可なく、経験や知識のない者（子供を含む）が、本製品を
使用しないように注意してください。
●子供が本製品で遊ばないようにしてください。
●清掃および使用者による保守を監督なしに子供に行わせないでください。
●使用しない時はこて部をこて台に置いてください。
●電源を入れると、 こて先の温度は高温に達します。取扱いを誤ると、 やけど ・
火災の恐れが有りますので注意してください。
●こて先周辺の金属部に触れないでください。
●燃えやすいものの近くで使用しないでください。
●周囲の人に「高温につき危険である」ことを知らせてください。
感電や故障等の恐れがありますので以下の注意事項を必ず守ってください。
注意
●本製品を使用する前に、全ての説明をお読みください。
●はんだ付け以外の用途で使用しないでください。
●はんだかすを取るために、こて部を作業台に打ちつけたり、強い衝撃を与
えたりしないでください。
●はんだ付けする際、煙が発生しますので、よく換気をしてください。
●こて部をステーションに接続するときは電源スイッチを OFF にしてから
行ってください。ステーションが破損する場合があります。
●付属品／交換部品／オプションは純正部品を使用してください。
●本製品を改造しないでください。
●損傷したコードやプラグを使用しないでください。誤動作や事故の原因に
なります。
●落下またはその他の原因で破損した場合は本製品を使用しないでください。
●コードの抜差しはプラグを持って行ってください。
●本製品を濡らさないでください。また、濡れた手で使用しないでください。
●その他危険と思われる行為は行わないでください。
4. 使用方法
注意
こて先の取付け／取外し時には必ず電源を OFF にしてください。
(1) こて先をヒーターに取り付けます。
(2) 保護パイプ付きニップルをこて部に取り付けます。
保護パイプ付きニップル こて先
(3) こて部をステーションに接続し、電源スイッチを入れます。
「メンテナンス」は裏面でご確認ください。
SOLDERING IRON
FX-8806
Instruction Manual
Thank you for purchasing a HAKKO product.
This product is a soldering iron.
Make sure to read this manual before using the product, and keep it in a safe
place for future reference.
In addition to this manual, make sure to read the instruction manual of any device
used with this product.
1. Set contents and assembly
Handpiece FX-8806......................1
With
T32-D24 tip
See the web page for the product information such as replacement
parts/options.
https://www.hakko.com/doc_fx8806-e
2. Speci昀椀cations
Power
95 W (26 V)
consumption
Tip to ground
<2 Ω
resistance
Tip to ground
<2 mV
potential
Heating
Ceramic heater
element
●
The total length and weight excludes the cord.
●
This product is applied with electrostatic countermeasures.
●
Please note that speci昀椀cations and appearance are subject to change without notice in the interest
of product improvement.
■ Handling precautions for ESD Safe products
こて部
This product contains electrostatic countermeasures, so please use the follow-
ing precautions:
1. Not all plastic parts are insulators, they may be conductive. Be careful not to
expose live electrical parts or damage insulating materials when performing
repairs or replacing parts.
2. Be sure the product is grounded before use.
電源スイッチ
3. Warnings, Cautions, and Notes
Warnings, cautions, and notes are placed at critical points in this manual to
direct your attention to signi昀椀cant items. They are de昀椀ned as follows:
WARNING:
CAUTION:
NOTE
Be sure to observe the following precautions to ensure safety.
●This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved.
●Children shall not play with the appliance.
Confirm the contents before use.
●Cleaning and user maintenance shall not be made by children without
* This product may differ from the following:
Instruction Manual
supervision.
●When this product is not used, place the handpiece on the iron holder.
(this document) ............................1
●The tip reaches high temperatures when the power source is turned on. You
Handpiece
may risk getting burned or causing a 昀椀re if mishandled.
●Do not touch the metal parts near the tip.
●Do not place anything that easily burns or ignites near the product.
●Make sure that people nearby are aware of the "high temperature danger."
Failure to observe the following precautions to ensure safety might result in electric
shock, malfunction or other trouble.
●Before using this product, fully read all descriptions in this document.
●Only use the product for soldering.
●Do not hit the handpiece against a workbench or subject it to strong shocks
to remove solder residue.
●Soldering produces smoke, so make sure to work in a well-ventilated area.
●When connecting the handpiece to the station, do so after turning the power
switch OFF. The station may become damaged.
●Use genuine HAKKO parts for included parts/replacement parts/options.
●Do not modify this product.
●Do not use damaged cords or plugs. Doing so can result in malfunction or
This product is used together with an applicable station.
injury.
●Do not use the product if it has been dropped or shows signs of damage.
Cord length 1.2 m (3.9 ft)
●When inserting and removing the cord, hold the plug body and do not pull
207 mm (8.1 in)
Total length the cord.
●Do not allow this product to get wet. Also, do not handle it with wet hands.
( with T32-D24 tip)
●Do not perform any other actions that may be considered to be dangerous.
40 g (1.4 oz)
Weight
( with T32-D24 tip)
4. Operation
When attaching/removing the tips, be sure to turn the power source OFF.
CAUTION
(1) Insert the tip into the handpiece.
(2) Install the nipple with tip enclousre on the handpiece.
Nipple with tip enclosure
(3) Connect the handpiece to the station and turn on the power switch.
Failure to comply with a WARNING may result in serious
injury or death.
Failure to comply with a CAUTION may result in injury to
the operator, or damage to the items involved.
This indicates procedures or information that are important
:
in a process described in this document.
WARNING
CAUTION
CAUTION
Tip Handpiece
Power switch
See the backside for "Maintenance".
