Page 1: Air Compressor

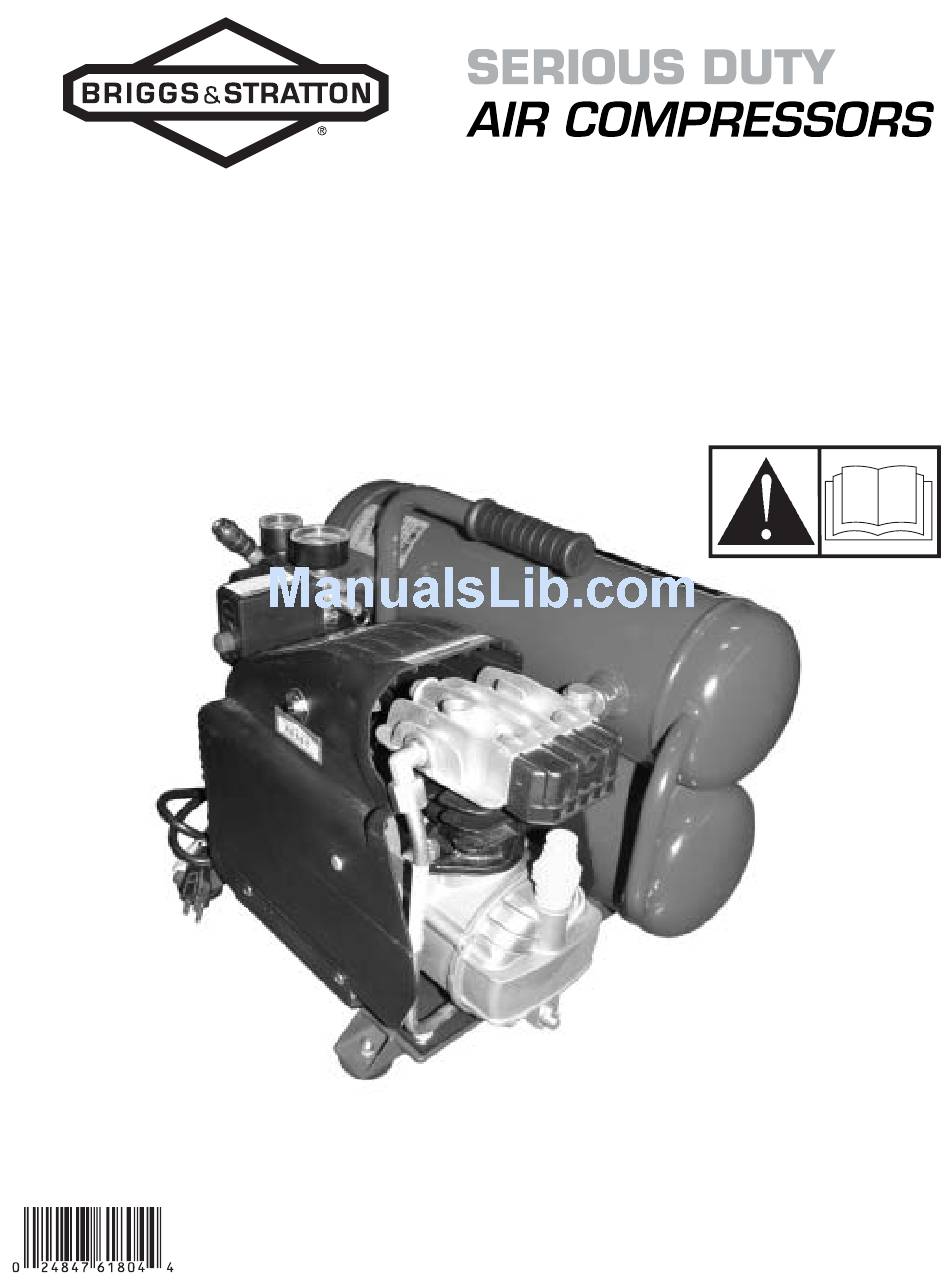

Air Compressor Operator’s Manual BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A. Manual No. 203718GS Revision - (07/18/2007) - Page 2 Where to Find Us You never have to look far to find Briggs & Stratton support and service for your air compressor. Consult your Yellow Pages. There are over 30,000 Briggs & Stratton authorized service dealers worldwide who provide quality service. You can also contact Briggs &...
-
Page 3: Table Of Contents
Break-In Procedure ......... . . 9 Starting Your Air Compressor ........10 Stopping Your Air Compressor . -
Page 4: Operator Safety

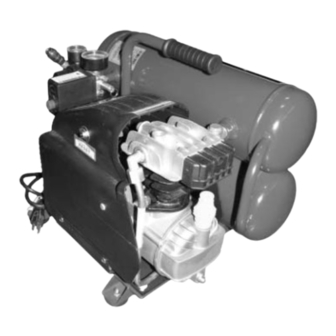

This manual contains operation and maintenance information for a twin tank single-stage air compressor that produces 4.0 CFM at 40 PSI (2.8 bars) and 3.0 CFM at 90 PSI (6.2 bars) using an 120 Volt A.C. electric motor. This high quality system features a direct drive oil lube pump with cast iron sleeve, an easy start valve, and an air outlet. - Page 5 WARNING Failure to read and follow instructions in Operator’s Manual can result in death, bodily injury and / or property damage. • Before using this product, read this Operator’s Manual and follow all Safety Rules and Operating Instructions listed. • Make this manual available to other users of this equipment. WARNING Contact with compressor or its cord can cause electric shock or burn.
- Page 6 NOTICE Serious damage may result if the break-in instructions are not closely followed. • This procedure is required before the air compressor is put into service and when the Check Valve or a complete compressor pump has been replaced. NOTICE Serious damage may result if operating the unit with insufficient oil.
-
Page 7: Assembly
Assembly Unpack Air Compressor 1. Remove everything from carton except air compressor. 2. Lift air compressor out of carton. Items in the carton include: • Air Compressor • Bottle of Compressor Pump Oil • Oil Dipstick • Operator’s Manual If any of the above parts are missing or damaged, call the helpline at (800) 743-4115. -
Page 8: Features And Controls
Features and Controls Read this Operator’s Manual and safety rules before operating your air compressor. Compare the illustrations with your air compressor, to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. A - Safety Valve — Valve protects against excessive tank pressure by ‘popping out’... -
Page 9: Operation
NOTICE Serious damage may result if the break-in instructions are not closely followed. • This procedure is required before the air compressor is put into service and when the Check Valve or a complete compressor pump has been replaced. 1. Make sure ON - OFF switch is in OFF position (A). -
Page 10: Starting Your Air Compressor
NOTE: If you hear air leaking, pull quick connect coupler back until it clicks to reset coupler valve. The air compressor is fully automatic and is controlled by the pressure switch. The compressor will run until pressure in the air tank reaches cut-out pressure. The compressor will restart when pressure in the air tank falls below the cut-in pressure. -
Page 11: Compressor Operation
Here are general guidelines for setting pressure. 1. With air compressor connected to proper power and turned ON, attach desired air tool or accessory to quick connect fitting. Use recommended air hose and quick connect fitting. -
Page 12: Maintenance
The routine described in this section is intended for an air compressor used under normal daily working conditions. If necessary, modify the schedule to suit the conditions under which you use your compressor. Modifications will depend upon hours of operation and working environment. -
Page 13: Pump Oil
8. When oil is at proper level, reinstall oil dipstick and wipe up any spilled oil. Cleaning Unit Keep your air compressor clean and dry by placing it in a location far away from sources of contamination. Make sure the unit is kept in a well-ventilated area. Protect hoses, connectors, quick connects, and accessories from damage. -
Page 14: Inspect / Clean Air Filter
Inspect Safety Labels As often as desired or at least yearly, inspect all labels applied to the air compressor. All safety labels should be present and readable. If any safety label is missing or illegible, obtain a replacement from an authorized service center or call the air compressor helpline at (800) 743-4115. -
Page 15: Troubleshooting
Troubleshooting Before You Call If you have any problems with the operation of your air compressor, please call the air compressor helpline at (800) 743-4115. If calling for assistance, please have the model, revision, and serial number information printed on the data tag available. - Page 16 B. Check for proper fuse. Use a time delay fuse. C. Check for low voltage conditions and/or proper extension cord. D. Disconnect all other electrical loads from circuit used by air compressor OR operate air compressor on dedicated branch circuit. Contact trained service technician. BRIGGSandSTRATTON.COM...
-
Page 17: Glossary
- pounds per square inch. The measure of air pressure delivered by the air compressor system. Single Stage - Single stage refers to an air compressor with one or more cylinders that take air in each cylinder at the down stroke and compresses the air into the air tank on the up stroke. -
Page 18: Warranty
Effective October 1, 2005 replaces all undated Warranties and all Warranties dated before October 1, 2005 Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the air compressor that is defective in material or workmanship or both. -
Page 20: Product Specifications
Air Cleaner ....... . .200697GS Air Compressor Briggs & Stratton Power Products Group, LLC 900 N. -
Page 21: Compresor De Aire
Compresor de aire Manual del Operario BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A. - Page 22 Muchas gracias por comprar este compresor de aire Briggs & Stratton de gran calidad. Nos alegra que haya depositado su confianza en la marca Briggs & Stratton. Siempre que sea utilizado de acuerdo con las instrucciones de este manual, su compresor de aire Briggs &...
- Page 23 Tabla de Contenido Seguridad de Operario ......4 Descripción del equipo ........4 Reglas de seguridad .
-
Page 24: Seguridad De Operario
Seguridad de Operario Descripción del equipo Lea atentamente este manual y familiarícese con la compresor de aire. Conozca sus aplicaciones, limitaciones y riesgos. Este manual contiene información de uso y mantenimiento de un compresor de aire de doble depósito que genera 4,0 CFM a 40 PSI (2,8 bar) y 3,0 CFM a 90 PSI (6,2 bar) con un motor eléctrico de 120 V CA. - Page 25 ADVERTENCIA Si no se leen y siguen las instrucciones del manual, se pueden producir daños materiales, lesiones o incluso la muerte. • Antes de utilizar el producto, lea este Manual del Operario y siga las normas de seguridad y las instrucciones de uso que se indican.
- Page 26 ADVERTENCIA El aire comprimido no es respirable y puede provocar lesiones. La inhalación o digestión de algunos disolventes y pinturas puede provocar náuseas, desmayos o envenenamientos. • NO utilice aire comprimido para respirar. • Utilice siempre un respirador NIOSH homologado para su aplicación cuando pulverice líquidos.
-
Page 27: Montaje
Montaje Desembalaje de la compresor de aire 1. Saque de la caja los accesorios y el material de embalaje. 2. Eleve la unidad para extraerla de la caja. La caja incluye los siguientes elementos: • Compresor de aire • Manual del operario •... -
Page 28: Características Y Mandos
Características y mandos Lea el Manual del Operario y las reglas de seguridad antes de poner en marcha su máquina compresor de aire. Compare las ilustraciones con su máquina compresor de aire para familiarizarse con las ubicaciones de los diferentes controles y ajustes. -
Page 29: Operando
Operando Colocación del compresor Coloque el compresor de aire en una zona limpia, seca y bien ventilada. El compresor de aire debe estar a una distancia mínima de 30 cm (12 pulgadas) de paredes u otros obstáculos que puedan dificultar la circulación de aire. La bomba y la cubierta del compresor de aire están diseñadas para una refrigeración correcta. -
Page 30: Puesta En Marcha Del Compresor De Aire
Puesta en marcha del compresor de aire 1. Asegúrese de que el interruptor ON - OFF (A) está en la posición OFF. 2. Enchufe el cable de alimentación a una toma de 120 V CA con conexión a tierra. 3. Gire el pomo de control de presión (B) hacia la izquierda hasta no sentir ninguna resistencia. -
Page 31: Uso Del Compresor
Uso del compresor No es necesario utilizar en todo momento la máxima presión de trabajo, ya que las herramientas neumáticas suelen necesitar una presión inferior. Las instrucciones siguientes explican cómo ajustar la presión. 1. Con el compresor de aire conectado a una fuente de energía eléctrica adecuada y encendido, conecte la herramienta neumática o el accesorio a los acopladore para conector rápido. -
Page 32: Mantenimiento
Mantenimiento Plan de mantenimiento Observe los intervalos de horas o de calendario, lo que suceda antes. Se requiere un mantenimiento más frecuente al operar en condiciones adversas como se indica a continuación. TAREA DE MANTENIMIENTO Diariamente Semanalmente Inspeccione la válvula de seguridad Inspeccione los acoplamiento/válvula Desagüe los tanques Inspeccione el nivel de aceite... -
Page 33: Aceite De La Bomba
Aceite de la bomba Comprobación del nivel de aceite Siga estos pasos para comprobar el nivel de aceite: 1. Sitúe el interruptor ON - OFF en la posición OFF y desenchufe la unidad. 2. Coloque la unidad en una superficie plana y nivelada. 3. -
Page 34: Inspeccione / Limpie El Filtro De Aire
• Orificio de vaciado del cuerpo de la bomba de aire • Pomo regulador de presión, manómetros, acoplamiento para conector rápido y válvula de seguridad Inspeccione / limpie el filtro de aire Siga estos pasos para comprobar y limpiar el filtro de aire del compresor. -
Page 35: Resolución De Problemas
Resolución de Problemas Antes de llamar Si tiene algún problema con el funcionamiento del compresor de aire, llame a la línea de asistencia (800) 743-4115. Tenga preparados los números de modelo, revisión y serie, que figuran en la etiqueta de datos. PROBLEMO ACCION El presostato no para el motor cuando el... - Page 36 PROBLEMO ACCION 1. Uso excesivamente prolongado del aire. 2. La capacidad del compresor es El compresor no suministra aire suficiente para accionar los accesorios 3. La manguera está perforada. 4. La válvula de retención está obstruida. 5. El filtro de entrada de aire está obstruido. 1.
-
Page 37: Glosario
Glosario La familiarización con los siguientes términos le ayudará a comprender y utilizar mejor el compresor de aire: Aisladores antivibración – Cuando se instalan, minimizan las vibraciones que produce el compresor de aire. Camisa de fundición – Cilindro fino de hierro situado dentro de la cabeza del cilindro que produce una superficie de mayor dureza entre las paredes de aluminio del cilindro y los segmentos de acero del pistón, prolongando así... -
Page 38: Garantía
POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE COMPRESORES DE AIRE Fecha de entrada en vigor: 1 de octubre de 2005. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de octubre de 2005 Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del compresor de aire que presente defectos de materiales y/o mano de obra. -
Page 40: Especificaciones Del Producto
Especificaciones del producto Frecuencia CA: ....... . . 60 Hz Tensión nominal CA: . - Page 41 Compresseur d’air Manuel d’utilisation BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A.
- Page 42 Merci d’avoir acheté cette compresseur d’air de qualité Briggs & Stratton. Nous sommes heureux que vous fassiez confiance à la marque Briggs & Stratton. Si vous respectez les instructions d’utilisation et d’entretien de ce manuel, vous pourrez vous fiez à votre compresseur d’air Briggs & Stratton durant de nombreuses années. Ce manuel contient des renseignements sur la sécurité...
- Page 43 Table des Matières Sécurité de l’opérateur ......4 Description de l équipement ........4 Règles de sécurité...
-
Page 44: Sécurité De L'opérateur
Sécurité de l’opérateur Description de l équipement Lisez bien ce manuel et familiarisez-vous avec votre compresseur d’air. Sachez à quoi elle peut servir, ses limites et les dangers qui y sont associés. Ce manuel renferme des renseignements sur le fonctionnement et la maintenance d’un compresseur d’air muni de deux réservoirs qui produit 4.0 pi3/min à... - Page 45 AVERTISSEMENT L’omission de lire et de suivre les directives de ce manuel pourrait entraîner la mort, des blessures corporelles ou des dommages matériels. • Avant d’utiliser ce produit, veuillez lire le Manuel d’utilisation et suivre toutes les directives relatives à la sécurité et à l’utilisation énumérées.
- Page 46 AVERTISSEMENT L’inhalation de l’air comprimé n’est pas sécuritaire et peut causer de graves blessures. Certains produits de peinture ou solvants peuvent être nocifs en cas d’ingestion ou d’inhalation et peuvent provoquer des nausées, un évanouissement ou un empoisonnement. • N’utilisez PAS l’air comprimé pour l’inhalation. •...
-
Page 47: Assemblage
Assemblage Déballage 1. Enlevez tous les accessoires et composants de la boîte d’expédition. 2. Retirez l’unité de la boîte. Contenu de la boîte • Compresseur d’air • Manuel d’utilisation • Bouteille d’huile pour la pompe du compresseur • Jauge d’huile Si une pièce est manquante, veuillez joindre le service de dépannage du compresseur d’air au numéro sans frais (800) 743-4115. -
Page 48: Fonctions Et Commandes
Fonctions et commandes Lisez ce manuel d'utilisation ainsi que les règles de sécurité avant de faire fonctionner votre compresseur d’air. Comparez les illustrations avec votre compresseur d’air pour vous familiariser avec l'emplacement des différents boutons et réglages. Conservez ce manuel pour référence ultérieure. A - Manostat —... -
Page 49: Opération
Opération Emplacement du compresseur d’air lors de l’utilisation Le compresseur d’air doit être situé dans un endroit propre, sec et bien aéré. Il doit être situé à une distance d’au moins 12 pouces (30 cm) ou de toute autre obstruction qui pourrait nuire au débit d’air. -
Page 50: Démarrage De Votre Compresseur D'air
6. Après 15 minutes fermez les deux robinets de vidange (en tournant complètement dans le sens des aiguilles d’une montre). Le réservoir d’air s’empliront jusqu’à la “pression de déclenchement” et le compresseur s’arrêtera. REMARQUE: Si vous entendez une fuite d’air, tirez les connecteurs rapides vers l’arrière jusqu’à... -
Page 51: Utilisation Du Compresseur
Utilisation du compresseur Vous n’aurez pas à utiliser le maximum de pression de fonctionnement en tout temps étant donné que les outils pneumatiques utilisés requièrent souvent moins de pression. Voici donc des lignes directrices générales pour l’ajustement de la pression. Alors que le compresseur est connecté... -
Page 52: Vérifiez La Soupape De Sûreté
Entretien Calendrier d'entretien Respectez le calendrier d'entretien du nettoyeur selon le nombre d'heures de fonctionnement ou le temps écoulé, le premier des deux prévalant. Un entretien plus fréquent est requis lors d'une utilisation dans des conditions défavorables telles qu'indiquées ci-dessous. TÂCHE D'ENTRETIEN Vérifiez la soupape de sûreté... -
Page 53: Huile De La Pompe
Huile de la pompe Vérification du niveau d’huile Suivez ces étapes pour vérifier le niveau d’huile: 1. Déplacez l’interrupteur Marche - Arrêt (ON - OFF) à la position Arrêt (OFF) et débranchez l’unité. 2. Placez l’unité sur une surface plane et de niveau. 3. -
Page 54: Vérifiez/Nettoyez Le Filtre À Air
• Orifice de vidange d’huile sur le bâti de la pompe à • Bouton de commande de pression, manomètres, raccords à connexion rapide et soupape de sûreté Vérifiez/nettoyez le filtre à air Suivez les étapes suivantes pour vérifier et nettoyer le filtre à air intégré... -
Page 55: Dépannage
Dépannage Avant de nous contacter Si vous éprouvez des problèmes avec l’utilisation de votre compresseur d’air, veuillez appeler le service de dépannage du compresseur d’air au (800) 743-4115. Si vous appelez pour obtenir de l’assistance, ayez en main le numéro de modèle, le numéro de série et de révision que vous trouverez sur l’étiquette de données. - Page 56 PROBLÈMES CAUSE 1. Utilisation excessive prolongée de l’air. 2. Le compresseur n’est pas de capacité suffisante pour les exigences d’air demandées. Le compresseur ne fournit pas suffisamment d’air pour le 3. Trou dans le boyau fonctionnement des accessoires 4. Vérifiez la restriction de la soupape. Fuites d’air.
-
Page 57: Glossaire
Glossaire En devenant familier avec ces termes, ceci vous aidera à comprendre et à utiliser votre compresseur d’air. Antivibrateurs – Leur installation est conçue pour minimiser les vibrations produites par le compresseur d’air. Certification ASME – Indique que l’appareil sous pression (réservoir d’air) et les composants qui y sont reliés sont fabriqués, testés et inspectés conformément aux spécifications établies par l’American Society of Mechanical... -
Page 58: Garantie
GARANTIE DU PROPRIÉTAIRE D’UN COMPRESSEUR D’AIR DE BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC À partir du 1er octobre 2005, la présente garantie remplace toute garantie non datée et toute garantie dont la date est antérieure au 1er octobre 2005 Briggs &... -
Page 60: Caractéristiques Du Produit
Caractéristiques du produit Fréquence C.A.: ....... . 60 Hz Tension nominale C.A.: ....120 volts, monophasé Type de pompe: .
