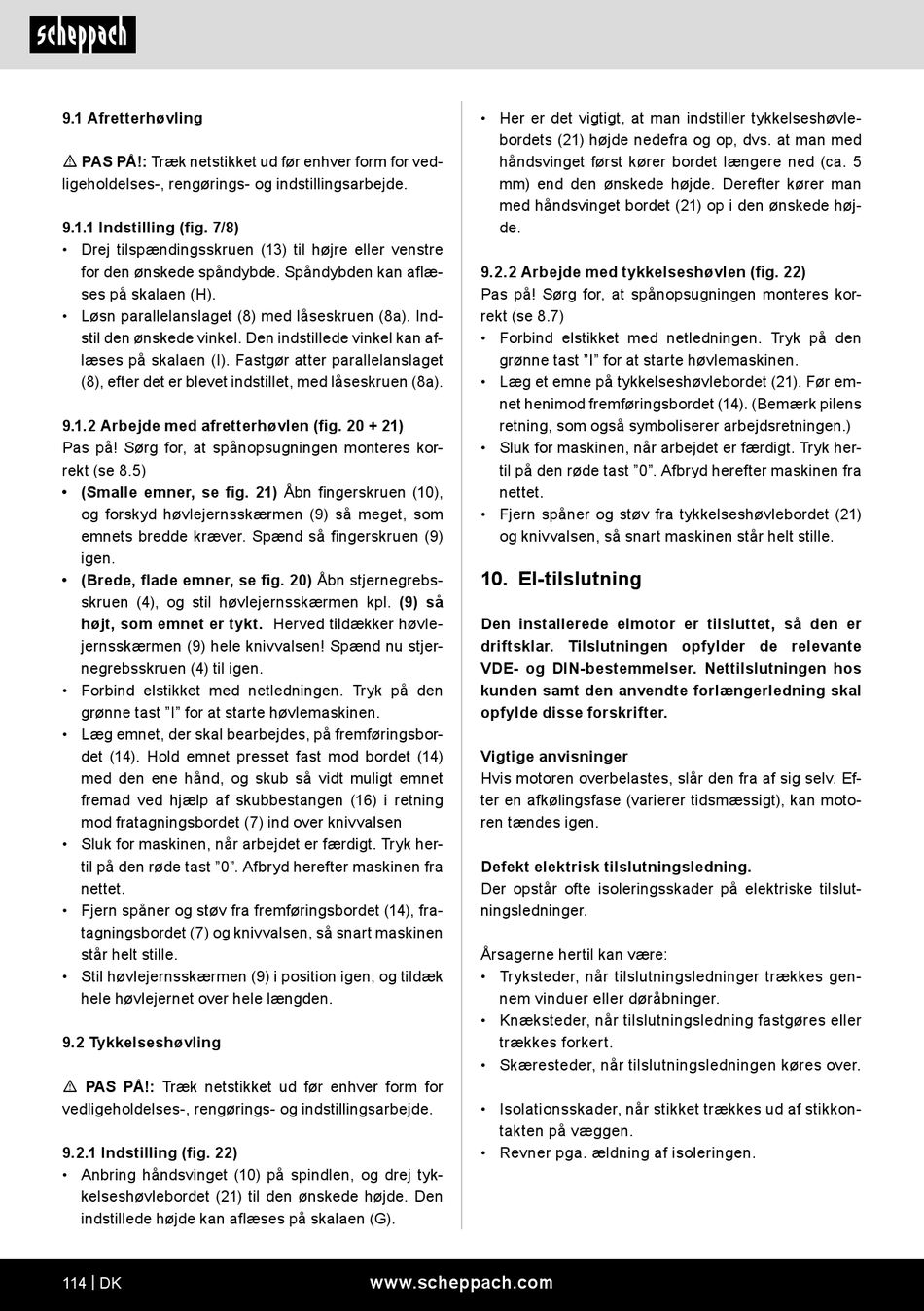

9.1 Afretterhøvling
m PAS PÅ!: Træk netstikket ud før enhver form for ved-
ligeholdelses-, rengørings- og indstillingsarbejde.
9.1.1 Indstilling (fig. 7/8)
• Drej tilspændingsskruen (13) til højre eller venstre
for den ønskede spåndybde. Spåndybden kan aflæ-
ses på skalaen (H).
• Løsn parallelanslaget (8) med låseskruen (8a). Ind-
stil den ønskede vinkel. Den indstillede vinkel kan af-
læses på skalaen (I). Fastgør atter parallelanslaget
(8), efter det er blevet indstillet, med låseskruen (8a).
9.1.2 Arbejde med afretterhøvlen (fig. 20 + 21)
Pas på! Sørg for, at spånopsugningen monteres kor-
rekt (se 8.5)
• (Smalle emner, se fig. 21) Åbn fingerskruen (10),
og forskyd høvlejernsskærmen (9) så meget, som
emnets bredde kræver. Spænd så fingerskruen (9)
igen.
• (Brede, flade emner, se fig. 20) Åbn stjernegrebs-
skruen (4), og stil høvlejernsskærmen kpl. (9) så
højt, som emnet er tykt. Herved tildækker høvle-
jernsskærmen (9) hele knivvalsen! Spænd nu stjer-
negrebsskruen (4) til igen.
• Forbind elstikket med netledningen. Tryk på den
grønne tast "I" for at starte høvlemaskinen.
• Læg emnet, der skal bearbejdes, på fremføringsbor-
det (14). Hold emnet presset fast mod bordet (14)
med den ene hånd, og skub så vidt muligt emnet
fremad ved hjælp af skubbestangen (16) i retning
mod fratagningsbordet (7) ind over knivvalsen
• Sluk for maskinen, når arbejdet er færdigt. Tryk her-
til på den røde tast "0". Afbryd herefter maskinen fra
nettet.
• Fjern spåner og støv fra fremføringsbordet (14), fra-
tagningsbordet (7) og knivvalsen, så snart maskinen
står helt stille.
• Stil høvlejernsskærmen (9) i position igen, og tildæk
hele høvlejernet over hele længden.
9.2 Tykkelseshøvling
m PAS PÅ!: Træk netstikket ud før enhver form for
vedligeholdelses-, rengørings- og indstillingsarbejde.
9.2.1 Indstilling (fig. 22)
• Anbring håndsvinget (10) på spindlen, og drej tyk-
kelseshøvlebordet (21) til den ønskede højde. Den
indstillede højde kan aflæses på skalaen (G).
114 | DK
• Her er det vigtigt, at man indstiller tykkelseshøvle-
bordets (21) højde nedefra og op, dvs. at man med
håndsvinget først kører bordet længere ned (ca. 5
mm) end den ønskede højde. Derefter kører man
med håndsvinget bordet (21) op i den ønskede høj-
de.
9.2.2 Arbejde med tykkelseshøvlen (fig. 22)
Pas på! Sørg for, at spånopsugningen monteres kor-
rekt (se 8.7)
• Forbind elstikket med netledningen. Tryk på den
grønne tast "I" for at starte høvlemaskinen.
• Læg et emne på tykkelseshøvlebordet (21). Før em-
net henimod fremføringsbordet (14). (Bemærk pilens
retning, som også symboliserer arbejdsretningen.)
• Sluk for maskinen, når arbejdet er færdigt. Tryk her-
til på den røde tast "0". Afbryd herefter maskinen fra
nettet.
• Fjern spåner og støv fra tykkelseshøvlebordet (21)
og knivvalsen, så snart maskinen står helt stille.

10. El-tilslutning

Den installerede elmotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante
VDE- og DIN-bestemmelser. Nettilslutningen hos
kunden samt den anvendte forlængerledning skal
opfylde disse forskrifter.
Vigtige anvisninger
Hvis motoren overbelastes, slår den fra af sig selv. Ef-
ter en afkølingsfase (varierer tidsmæssigt), kan moto-
ren tændes igen.
Defekt elektrisk tilslutningsledning.
Der opstår ofte isoleringsskader på elektriske tilslut-
ningsledninger.
Årsagerne hertil kan være:
• Tryksteder, når tilslutningsledninger trækkes gen-
nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller
trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkon-
takten på væggen.
• Revner pga. ældning af isoleringen.
