Installation and User's Guide
DANGER
!
If you smell gas:
1. Shut off gas to appliance.
2. Extinguish any open flame.
3. If odor continues, keep away from the
appliance and immediately call your gas
supplier or fire department.
DANGER
!
Do not store or use gasoline, or other
flammable vapors and liquids, in the vicinity of
this or any other appliance.
An LP-cylinder not connected for use shall not
be stored in the vicinity of this or any other
appliance.
WARNING
!
FOR OUTDOOR USE ONLY.
Appliance is to be protected from rain.
WARNING
!
Improper installation, adjustment, alteration,
service, or maintenance can cause property
damage, injury, or death. Read the installation,
operating, and maintenance instruction
thoroughly before installing or servicing this
equipment.
INSTALLER : Leave this manual with the appliance.
CONSUMER: Retain this manual for future reference.
We value your feedback!
Your input helps to create even better
products and experiences.
Share the warmth and leave a review.
dimplex.com/sharethewarmth

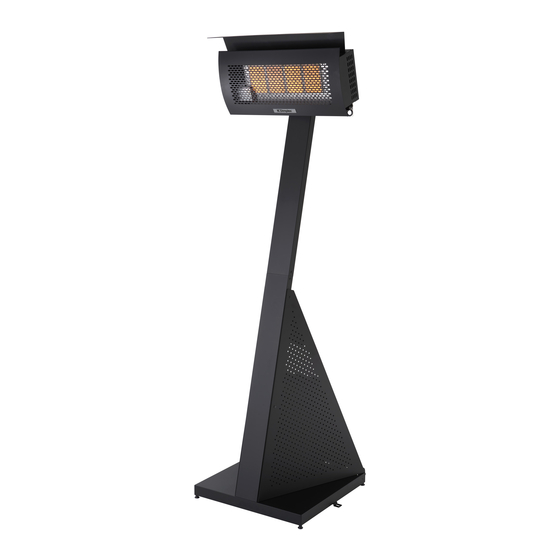

Model
DGR32PLP
5014095
7216470100R00
Advertisement
Chapters
Table of Contents
Related Manuals for Dimplex DGR32PLP
Summary of Contents for Dimplex DGR32PLP
- Page 1 Model DGR32PLP Installation and User’s Guide DANGER If you smell gas: 1. Shut off gas to appliance. 2. Extinguish any open flame. 3. If odor continues, keep away from the appliance and immediately call your gas supplier or fire department.
-
Page 2: Table Of Contents
Read this manual first before attempting to install or use this heater. Always comply with the warnings and safety instructions contained in this manual to prevent personal injury or property damage. To view the full line of Dimplex products, visit www.dimplex.com Conventions used in this manual: NOTE: Procedures and techniques that are considered important enough to emphasize. -
Page 3: Welcome
NO NEED TO RETURN TO THE STORE If you have questions regarding the operation of this product or if you require service, before returning this product to the place of purchase, Contact us at: www.dimplex.com/customer_support For Troubleshooting and Technical Support OR Toll-Free 1-888-346-7539... -
Page 4: Important Instructions
• Do NOT store or use gasoline or other flammable liquids and vapors within 6 1/2 feet (2 m) of this 1. LP Gas heater DGR32PLP is designed for use with appliance. a standard 20 lb. Liquid Propane Gas (LP Gas) tank, •... - Page 5 150 psi. Replacement Parts Use only Dimplex replacement parts. The use of any part that is not a Dimplex replacement part can be dangerous and will also void your product warranty. WARNING Failure to comply with these instructions could result in a fire or explosion that could cause serious bodily injury, death or property damage.
- Page 6 - At least 30% of the remaining wall area is open and unrestricted. - In the case of balconies, at least 20% of the total wall area shall be and remain open and unrestricted. Figure 1 shows examples of outdoor areas. These same principles apply to any other shaped area. Figure 1 www.dimplex.com...
-
Page 7: Technical Specifications
Technical Specifications Model DGR32PLP Heater Type Outdoor Infrared Propane Heater Gas Type Propane Test Point Pressure 2.74 kPa Nominal Gas Consumption 31,500 BTU/hr Injector Size 0.84 mm*4 Gas Cylinder Connection QCC1 Hose Connection 5/8"-18 UNF (3/8" SAE) Product Dimensions 25 1/2" × 87 1/2" × 27"... -
Page 8: Package Contents
Package Contents Image Description Quantity CARTON 1 Heater Head with Regulator and Hose Heat Deflector CARTON 2 Base Assembly Lower Post Upper Post Center Post Heat Deflector Left Side Panel Right Side Panel Upper Rear Panel Lower Rear Panel www.dimplex.com... -
Page 9: Accessories
Package Contents Hardware Pan Head Screw M6 x 10mm Pan Head Screw M5 x 10mm Pin 6 x 150mm Bolt M6 x 150mm R Cotter Pin Wing Nut M6 Screwdriver AA Battery Accessories Please contact your dealer to purchase these accessories if they are required for your installation. Image Accessory Model Description... -
Page 10: Installation
Figure 3 shows the required clearances around the heater. All dimensions shown are minimum values. Figure 3 12" (300 mm) with 20" accessory DGRSHIELD 500 mm (sold separately) 40" 40" 40" 1016 mm 1016 mm 1016 mm 103" 2610 mm 12" 300 mm www.dimplex.com... - Page 11 Installation Read and perform the following pre-assembly instructions: 1. You will need assistance from another person to handle the heater and other large, heavy parts. 2. Open cartons and remove parts box and packing materials. Lay cardboard sheet on floor and use as a work surface to protect floor and heater parts from scratches.
- Page 12 3 x hardware B. 2. Insert the battery in the battery compartment. ×3 ×3 If installing optional heat shield DGRSHIELD (sold separately): 3. Secure the DGRSHIELD to the included heat deflector using the 4 bolts provided in the accessory kit. www.dimplex.com...
- Page 13 Installation Assembling the upper assembly 1. Lay the upper assembly on a non-abrasive surface, such as the carton or a table. Remove the 8 pre- installed screws from the back panel of the upper post. These are identical to hardware A. (Figure 7) 2.
- Page 14 1. Secure the upper rear panel to the lower post using 2 x hardware A. 2. Secure the upper rear panel to the side panels using 4 x hardware B. 3. Position the lower rear panel over the propane tank compartment. ×2 ×4 ×2 ×4 www.dimplex.com...
-
Page 15: Operation
Operation WARNING • Failure to read and follow the Operation instructions could result in a fire or explosion that could cause serious bodily injury, death or property damage. • If you have a gas leak that cannot be repaired by tightening, turn off the gas at the source, disconnect fuel line from your heater and call Technical Support or your gas supplier for assistance. -
Page 16: Connecting The Propane Tank
2. Disconnect the hose and regulator assembly from the propane tank valve by turning the quick coupling nut counterclockwise. WARNING: DO NOT use a wrench, as it could damage the quick coupling nut and result in a gas leak/fire hazard. www.dimplex.com... -
Page 17: Heater Lighting Instructions
Operation WARNING • Before each use: - Inspect the heater for nests or other debris that could ignite to avoid the risk of fire, serious injury, or death. - Check all hoses for cracks, nicks, cuts, burns or abrasions. If a hose is damaged in any way, do not use your heater before replacing the hose with an authorized part from the Parts List. -
Page 18: Maintenance
1. Unscrew the battery cover to open the battery compartment. 2. Install 1 AA battery in the battery compartment. 3. Close the battery cover. Battery must be recycled or disposed of properly. Check with your Local Authority or Retailer for recycling advice in your area. www.dimplex.com... -
Page 19: Troubleshooting
Troubleshooting WARNING: There are no user serviceable parts inside the heater. Any servicing other than cleaning of the heater should be performed by an authorized service representative. CAUSE SOLUTION PROBLEM Propane tank closed Open propane tank valve Propane tank empty Replace with a full propane tank Replace battery Pilot or main burner will... -
Page 20: Warranty
Please have proof of purchase, catalogue/model and serial numbers available when calling. Limited warranty service requires a proof of purchase of the product. What Glen Dimplex Americas will do in the event of a defect In the event a product or part covered by this limited warranty... - Page 21 Share the warmth and leave a review. dimplex.com/sharethewarmth 1-888-346-7539 | www.dimplex.com In keeping with our policy of continuous product improvement, we reserve the right to make changes without notice. A BRAND OF GLEN DIMPLEX AMERICAS © 2021 Glen Dimplex Americas...
- Page 22 Modèle DGR32PLP Guide d’installation et d’utilisation DANGER En cas d'odeur de gaz : 1. Couper l'alimentation en gaz de l'appareil. 2. Éteindre toute flamme nue. 3. Si l'odeur persiste, se tenir éloigné de l'appareil et communiquer immédiatement avec le fournisseur de gaz ou le service d'incendie.
- Page 23 Pour découvrir la gamme complète de produits Dimplex, visiter www.dimplex.com Conventions utilisées dans ce manuel : NOTE : Marches à...
-
Page 24: Bienvenue
Veuillez prendre en note les numéros de modèle et de série du foyer à des fins de consultation ultérieure. Ceux-ci se trouvent sur l’étiquette du numéro de modèle et du numéro de série de l’appareil. Modèle Numéro de série Glen Dimplex Americas Ltd 1367 Industrial Rd , Cambridge, ON, N3H 4W3, Canada Outdoor Radiant Gas Heater... -
Page 25: Consignes De Sécurité
• Ne PAS entreposer ou utiliser de l'essence ou d'autres liquides et gaz inflammables à moins de 1. Le radiateur au gaz propane liquide (DGR32PLP) 6 1/2 pieds (2 mètres) de cet appareil. est conçu pour une utilisation avec une bouteille de gaz propane liquide standard (GPL) de 20 lb... - Page 26 à partir de la bouteille est de 10 lb/po² (69 kPa) et la pression maximale, de 150 lb/po² (1034 kPa). Pièces de rechange Utiliser seulement des pièces de rechange Dimplex. L'utilisation de toute pièce qui n'est pas une pièce de rechange Dimplex peut être dangereuse et annulera la garantie du produit.
- Page 27 Au total, au moins 30 % de est ouverte sur la surface murale restante le côté est ouverte et dégagée Figure 1e – Exemple d'espace extérieur 5 Espace partiellement fermé doté d'un toit et de plus de deux murs www.dimplex.com...
-
Page 28: Spécifications Techniques
Spécifications techniques Modèle DGR32PLP Type d'appareil de chauffage Radiateur extérieur au propane Type de gaz Propane Pression au point de test 2,74 kPa Consommation nominale de 31 500 BTU/hr Taille de l'injecteur 0,84 mm*4 Raccord de la bouteille de gaz QCC1 Raccord du tuyau 5/8 po (16 mm)-filetage UNF : 18 (SAE : 3/8 po [9,65 mm]) -
Page 29: Contenu De L'emballage
Quantité EMBALLAGE 1 Tête de chauffage avec régulateur et tuyau Déflecteur de chaleur EMBALLAGE 2 Ensemble de base Montant inférieur Montant supérieur Montant central Déflecteur de chaleur Panneau latéral gauche Panneau latéral droit Panneau arrière supérieur Panneau arrière inférieur www.dimplex.com... -
Page 30: Accessoires
Contenu de l’emballage Quincaillerie Vis à tête cylindrique bombée M6 x 10 mm Vis à tête cylindrique bombée M5 x 10 mm Goupille 6 x 150 mm Boulon M6 x 150 mm Goupille fendue en forme de R Écrou à oreilles M6 Tournevis Pile AA Accessoires Communiquer avec le détaillant pour acheter ces accessoires s'ils sont requis pour l'installation. Image Article Description... -
Page 31: Installation
Figure 3 montre les dégagements requis autour du radiateur. Toutes les dimensions indiquées sont des valeurs minimales. Figure 3 12 po (300 mm) avec 20 po accessoire DGRSHIELD 500 mm (vendu séparément) 40 po 40 po 40 po 1016 mm 1016 mm 1016 mm 103 po 2610 mm 12 po 300 mm www.dimplex.com... - Page 32 Installation Lire et appliquer les instructions de préassemblage suivantes : 1. L'aide d'une autre personne sera nécessaire pour manipuler le radiateur et d'autres pièces volumineuses et lourdes. 2. Ouvrir l'emballage et retirer la boîte de pièces et les matériaux d'emballage. Déposer une feuille de carton sur le sol et l'utiliser comme surface de travail afin de protéger le plancher et les pièces du radiateur contre les rayures.
- Page 33 2. Insérer la pile dans le compartiment à pile. ×3 ×3 Pour installer le déflecteur de chaleur DGRSHIELD facultatif (vendu séparément) : 3. Fixer l'accessoire DGRSHIELD au déflecteur de chaleur compris à l'aide des 4 boulons fournis dans la trousse d'accessoires. www.dimplex.com...
- Page 34 Installation Assemblage de l'ensemble supérieur 1. Déposer l'ensemble supérieur sur une surface non abrasive, comme un carton ou une table. Retirer les 8 vis préinstallées du panneau arrière du montant supérieur. Elles sont identiques aux pièces de quincaillerie A. (Figure 7) 2. Insérer le régulateur avec tuyau dans le montant supérieur. (Figure 8) 3.
- Page 35 à l'aide de 2 pièces de quincaillerie A. 2. Fixer le panneau arrière supérieur aux panneaux latéraux à l'aide de 4 pièces de quincaillerie B. 3. Placer le panneau arrière inférieur sur le compartiment de la bouteille de propane. ×2 ×4 ×2 ×4 www.dimplex.com...
-
Page 36: Utilisation
Utilisation AVERTISSEMENT • Le fait de ne pas lire et suivre les instructions d'utilisation pourrait entraîner un incendie ou une explosion et causer des blessures graves, voire mortelles, ou des dommages matériels. • Si une fuite de gaz ne peut être empêchée en resserrant les raccords, couper l'alimentation en gaz à la source, retirer la conduite de gaz du radiateur et téléphoner au Service d’assistance technique ou au fournisseur de gaz pour obtenir de l'aide. -
Page 37: Raccorder La Bouteille De Propane
LP Gas Tank sangle de fixation de la bouteille. Placer correctement la bouteille de propane dans le support de la bouteille de propane, puis la fixer à l'aide de la sangle de fixation de la bouteille. Fermer le panneau arrière inférieur. www.dimplex.com... -
Page 38: Retirer La Bouteille De Propane
Utilisation Retirer la bouteille de propane 7. Tirer sur la gâchette d'arrêt (OFF) pour s'assurer que le radiateur est éteint. (Figure 18) et vérifier que la valve de la bonbonne de propane est fermée. 8. Retirer l'ensemble de tuyau et de régulateur de la valve de la bouteille de propane en tournant l'écrou de raccordement rapide dans le sens antihoraire. -
Page 39: Instructions D'allumage Du Radiateur
(ON) du radiateur. Un déclic sera audible. NOTE : Une fois la flamme pilote allumée, continuer d'appuyer sur la gâchette de mise en marche (ON) pendant 10 secondes pour s'assurer que le brûleur reste allumé. www.dimplex.com... -
Page 40: Entretien
Entretien AVERTISSEMENT • Retirer la bouteille de propane avant le nettoyage ou l'entretien de l'appareil. • Ne pas essayer de nettoyer le radiateur ni d'en faire l'entretien pendant qu'il fonctionne. S'assurer que le radiateur est éteint et qu'il a refroidi avant de le nettoyer. •... -
Page 41: Dépannage
Vérifier la pression du gaz Ajuster, au besoin Vérifier l'injecteur Nettoyer, au besoin Vérifier s'il a de la poussière La flamme est jaune Nettoyer, au besoin. sur le brûleur Vérifier que les orifices du Nettoyer, au besoi brûleur ne sont pas obstrués www.dimplex.com... -
Page 42: Garantie
La présente garantie limitée ne couvre pas les produits qui SES GESTIONNAIRES OU SES AGENTS NE POURRONT ont été réparés (sauf par Glen Dimplex Americas ou ses EN AUCUN CAS ÊTRE TENUS RESPONSABLES ENVERS représentants de service autorisés) ou autrement modifiés. - Page 43 Transmettez de la chaleur et laissez un commentaire. dimplex.com/sharethewarmth 1-888-346-7539 | www.dimplex.com Dans le cadre de notre politique d’amélioration continue de nos produits, nous nous réservons le droit de modifier les spécifications sans préavis. UNE MARQUE DE GLEN DIMPLEX AMERICAS © 2021 Glen Dimplex Americas...
