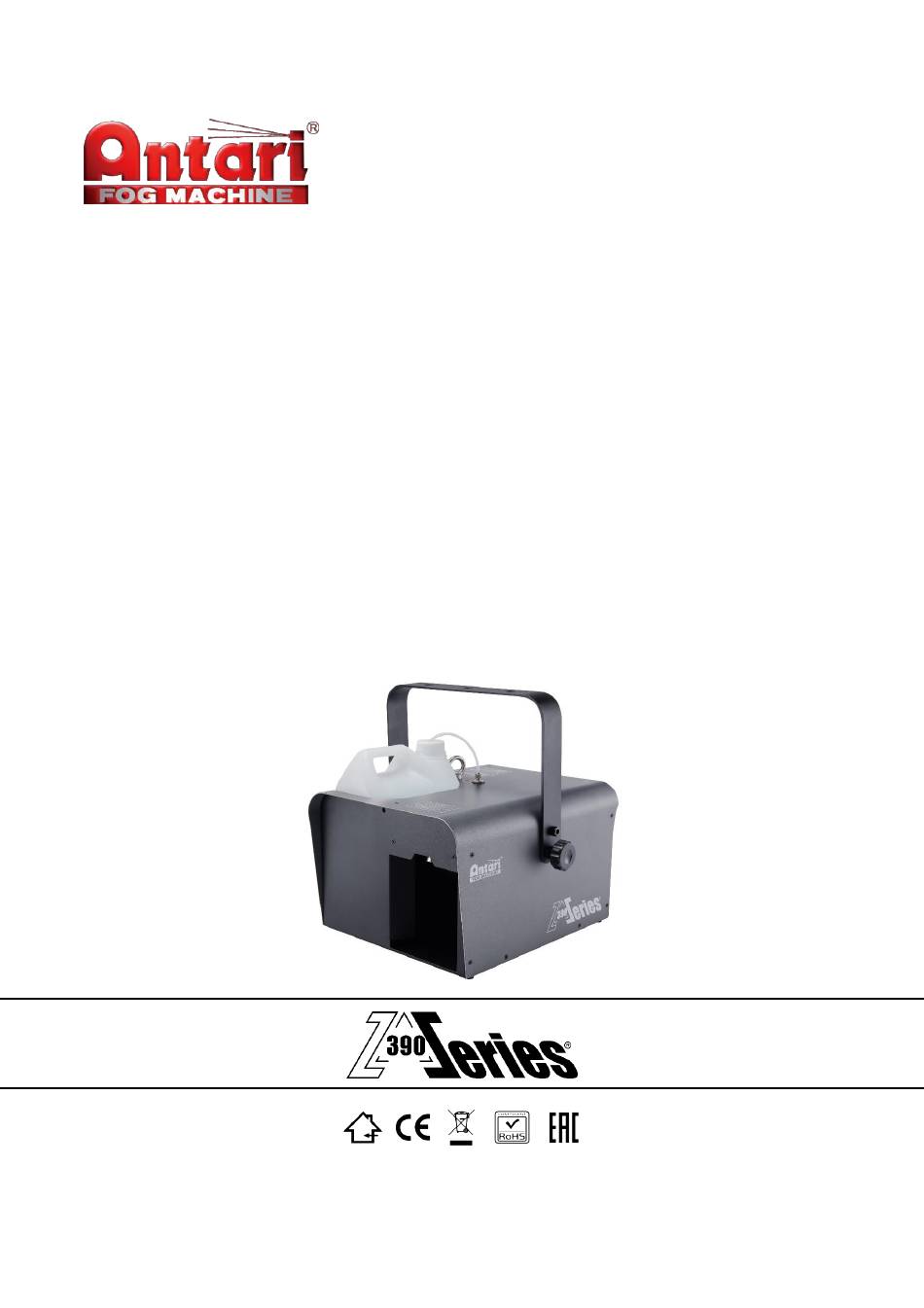

- Page 1 Z-390 Fazer User Manual - ENGLISH 中文 © 2019 Antari Lighting and Effects Ltd © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 2 © 2019 Antari Lighting and Effects Ltd. www.antari.com...
-
Page 3: Safety Information
Disconnect the machine from AC power before servicing and when not in use. If the supply cord is damaged, contact your local Antari dealer for replacement. This product is for indoor use only! Do not expose to rain or moisture. If fluid is spilled, disconnect AC power and clean with a damp cloth. - Page 4 What is included: 1 x Z-390 Fazer 1 x Power Cord 1 x User Manual Product Dimensions 343.9 mm 368 mm 339.7 mm © 2019 Antari Lighting and Effects Ltd. www.antari.com...
-
Page 5: Product Overview
Step 1: Place the machine on a flat surface and in a suitably large area with at least 50 cm of open space around the machine. Step 2: Fill the fluid tank with Antari approved fluid. Step 3: Connect the machine to a suitably rated power supply. To determine the power requirement for the machine refer to the label on the back of the machine. -
Page 6: Operation
Set the interval from 1 to 180 seconds Set 180s Duration Set the duration from 1 to 120 seconds Set 120s Timer Set the timer output from 1 to 100% Out 100% © 2019 Antari Lighting and Effects Ltd. www.antari.com... - Page 7 To operate the machine by remote control, connect the remote to the microphone jack located on the rear of the machine. Use the switch to turn wind on/off, and use the rotary knob to adjust the output volume from 0~100%. © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 8 Registering a transmitter Transmitters can be paired or deleted from the receiver. Each receiver can pair up to 10 transmitters. Follow below steps to pair or delete a transmitter from a receiver. © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 9 The machine provides a 3- or 5-pin XLR connector for DMX connection. The diagram below indicates pin assignment information. Function Ground Data- Data+ DMX Operation Making the DMX Connection – Connect the machine to a DMX controller or to one of the © 2019 Antari Lighting and Effects Ltd. www.antari.com...
-
Page 10: Service And Maintenance
Fan 21 – 100% Fluid Only use Antari FLG water-based liquid for the Z-390 Fazer. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be voided if any other type of liquid is used, improper use of liquid may lead to machine failure and malfunction. -
Page 11: Error Messages
Step 3: Replace the fuse with exact same type and rating as indicated below. Step 4: Reinsert fuse holder. Fuse 120V = T10A 250V 240V = T7A 250V Error Messages Overheat Indicates heater exceeds temperature range Error © 2019 Antari Lighting and Effects Ltd. www.antari.com... -
Page 12: Technical Specifications
Indicates heater is not working properly Error If above message shows on the display, unplug the machine and stop operation immediately. Contact your local Antari dealer for advice Technical Specifications - Input voltage US model : AC 100-120V, 50 / 60Hz 8.5A EU model : AC 220-240V, 50 / 60Hz 6.5A... - Page 13 或溢出，請勿連結機器與 AC 電源，用乾布擦拭乾淨，如果任何液體進入機器電子零 件，請立即拔除插頭，並連繫當地的 Antari 經銷商。 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機 ․ 器，未經授權的技術人員，可能導致機器故障或永久損壞。 機器限成人操作，請勿在無人值守時讓機器運作。 ․ 在通風良好的地方安裝使用機器，機器周邊至少應保留 50 公分的空間。 ․ 請勿添加任何易燃物品進入機器。 ․ 操作機器時請確認周邊沒有任何易燃的材料。 ․ 為確保機器的使用壽命，請使用 Antari FLG 水性煙霧水，添加其他液體可能會導致電熱 ․ 管阻塞和機器的故障。 如果機器出現估障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari 經銷 ․ 商。 運送機器以前，請確認機器的油箱已完全清空。 ․ 煙霧水不能食用，吞食煙霧水可能導致損壞健康的風險，請將煙霧水存放在室內安全的 地方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。 © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 14 電源線 1 條 使用手冊 1 本 機器尺寸 343.9 mm 368 mm 339.7 mm 機器外觀概述 Z-3 線控器連接座 W-2 無線控制 (選配) LCD 控制面板 風扇速度旋鈕 輸出量大小旋鈕 XLR 3-Pin DMX 連接座 XLR 5-Pin DMX 連接座 電源供應連接座 主電源開關 © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 15 5: 欲開始輸出煙霧，將機器正面控制面板上的 Volume 按下開始煙霧輸出。 步驟 6: 需關閉本機時，按下 Stop 並將主電源開關置於 OFF 的位置。 操作 控制面板操作 Z-390 可透過機器背板上搭載的數位控制面板及 2 個旋鈕操作。 旋鈕 功能 煙量大小 開啟/關閉噴煙，調整煙量從 1~100% 風扇轉速 調整風扇轉速，範圍為 20%~100% 按鈕 功能 瀏覽所有設定清單 [MENU] ▲ [UP]/[TIMER] 增加數值/啟動 定時模式 © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 16 設置風扇轉速，範圍是 20 至 100% Out 100% DMX512 設置 DMX 位址從 1 to 511 (佔用兩個頻道,煙霧&風扇) Add. 511 DMX Mode 設定 DMX 模式 同步(Sync), 頻道 1 或頻道 2 Wireless 啟動或關閉無線控制功能 Quick 啟動或關閉 最後設定的功能 StartOFF © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 17 選配 使用控制器操作機器時，請將 Z-3 控制器連結位於機器的背面的麥克風插座。使用開/關來啟 動煙霧機的輸出功能，使用旋鈕調節輸出量從 0〜100％。 無線控制模組 選配 WTR-20 *W-2 無線發射器 - 發射器：使用 27A 12V 電池 - 接收距離：在無障礙物的開放空間，有效距離為 50 公尺。 實際接收距離根據障礙物多寡，保守距離約為 15-25 公尺。 - W-2 無線發射器配有四個按鈕，可用來啟動、關閉煙霧輸出，調整煙霧輸出量。 無線發射器 *無線接收器 - 接收器在經過測試後，會固定在 Z-390 的機器後背板上，請勿嘗試將它拔除。 © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 18 3. 請按照以下步驟來取消與對頻無線發射器 步驟 1: 選單內切換到 Wireless 步驟 2A: 按 [UP / 箭頭向上]按鍵對頻新的發射器，按下 W-2 無線控制器上的任何按鍵來完 成對頻。 步驟 2B: 按 [DOWN / 箭頭向下]按鍵來刪除現已對頻之發射器。 UP: Pair DOWN:Del 更換 無線發射器電池 如果無線控制器的有效控制距離縮短，可能是電池的電力不足，需要更換。請將 W-2 發射器 背後的三個螺絲旋開，打開背蓋，使用同樣是 27A/12V 的電池更換。 © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 19 Pin XLR 的 DMX 連接選擇，該連接器位於機器的背面右側。 通道功能 通到模式 頻道 功能 DMX 數值範圍 關閉煙霧輸出 煙霧輸出 1-100% 6-255 風扇 20-100% 6-255 關閉風扇輸出 風扇 100% 煙霧輸出 1-100% 6-255 風扇輸出 100% 關閉煙霧輸出 風扇輸出 20% 同步(Sync) 煙霧輸出 1-100% 6-255 風扇輸出 21-100% © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 20 ․ 機殼可使用濕布擦拭。 ․ 存放或收起機器前，請確認機器完全冷卻，以避免幫浦或加電熱管產生冷凝。 ․ 建議每月至少讓機器溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。 ․ 機器上過多的灰塵，液體殘餘累積的髒污會降低機器工作性能，並導致散熱不良。 ․ 更換保險絲 更換保險絲前關閉電源。並限使用相同類型和等級的保險絲。 步驟 1: 關閉電源 步驟 2: 使用平頭螺絲刀鬆開保險絲座 步驟 3: 更換相同類型和等級的保險絲如下所示 步驟 4: 將保險絲座裝回 保險絲規格 120V = T10A 250V 240V = T7A 250V © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 21 3.5mm 麥克風插座 選擇性配件 Z-3 有線控制器, WTR-20 無線控制模組 外型尺寸 長 368 x 寬 277.7 x 高 267.4 mm 長 368 x 寬 339.7 x 高 343.9 mm (含吊架) 淨重 9.45 公斤 (20.83 磅) © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 22 © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 23 © 2019 Antari Lighting and Effects Ltd. www.antari.com...
- Page 24 C08Z39001 © 2019 Antari Lighting and Effects Ltd. www.antari.com...
