Congratulations on the purchase of your new

Introduction

Thank you for choosing an ANTARI Fog Machine. You now own a rugged and powerful

state-of-the-art machine. Prior to use, we suggest that you carefully read all of the

instructions. By following the suggestions found in this user manual, you can look forward to

the reliable and satisfactory performance of your ANTARI Fog Machine for years to come.

Please follow these operation, safety and maintenance instructions to

ensure a long and safe life for your fog machine.

Cautions

♦ Keep this device dry.

♦ For inside use only. Not designed for outside use.

♦ For the 110V models, use 3-prong grounded electrical outlet only. Prior to use take care

to determine that the unit is installed at the rated voltage.

♦ Always unplug your ANTARI Fog Machine before filling its tank.

♦ Keep fog machine upright.

♦ Turn off or unplug when not in use.

♦ This machine is not water- or splash-proof. If moisture, water, or fog liquid gets inside the

housing, immediately unplug the unit and contact a service technician or your ANTARI

dealer before using it again.

♦ No user serviceable parts inside. Refer to your ANTARI dealer or other qualified service

personnel.

♦ For adult use only. Fog machine must be installed out of the reach of children. Never

leave the unit running unattended.

♦ Never aim the output nozzle directly at people.

♦ Fog machine output is very hot. Avoid coming within 60 cm of the output nozzle during

operation.

♦ Locate the fog machine in a well-ventilated area. Never cover the unit's vents. In order to

guarantee adequate ventilation, allow a free air space of at least 20 cm around the sides

and top of the unit.

♦ Never aim the output nozzle at open flames.

♦ The output nozzle becomes very hot during operation (300°C). Keep flammable materials

at least 50 cm away from the nozzle.

♦ Always allow your ANTARI Fog Machine to cool down before attempting to clean or

service it.

User Manual

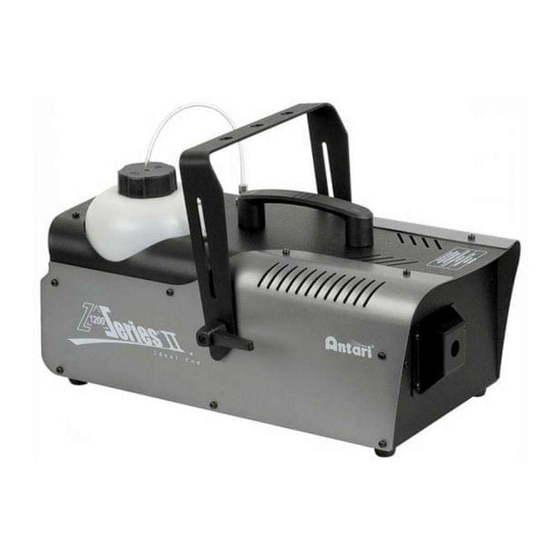

Antari Z Series Fog Machine

ANTARI Z Series FOG MACHINE.

Danger of electric shock

Danger of burns

Danger of explosion

Need help?

Do you have a question about the Z Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Antari Z Series

Page 1 ANTARI Z Series FOG MACHINE. Introduction Thank you for choosing an ANTARI Fog Machine. You now own a rugged and powerful state-of-the-art machine. Prior to use, we suggest that you carefully read all of the instructions. By following the suggestions found in this user manual, you can look forward to the reliable and satisfactory performance of your ANTARI Fog Machine for years to come.
Page 2 Before beginning initial setup of your ANTARI Fog Machine, make sure that there is no evident damage caused by transportation. In the event that the unit’s housing or cable is damaged, do not plug it in and do not attempt to use it until after contacting your ANTARI dealer for assistance.
Page 3 ANTARI dealer. Remote Control Operation ♦ Z-1: 10 meter wired remote controller with five-prong plug for ANTARI Fog Machine models Z-800 and Z-1000. The red lamp indicates that the unit is receiving power. When the fog machine has reached operating temperature the green lamp on this remote control will light up, indicating that the operator may begin fog emission by pressing the red button.
Page 4 4. Press the Manual key for immediate triggering of the fog emission at 100 % volume. Let the Manual key loose in order to stop the fog emission. For control of the DMX settings please refer to the section on Page 6 titled Antari Z-Series Onboard DMX Fog Machine Settings ♦...
Page 5 1. While unit is unplugged and cool, unscrew nozzle at very front of unit and clean out debris with vinegar and a pipe cleaner, making sure that the hole is free of clogs. 2. Empty all fog fluid from machine. Add cleaning solution to tank. Plug unit in and begin warm up.
Page 6 Note: In the example above, if the machine were assigned the DMX address of 124, Channel A would correspond to DMX address 124. In general, Antari fog machines with onboard DMX conform to the following performance specifications: 1. Average Operating temperature = 250ºC 2.
Page 7 ANTARI Z NEBELGERÄTES. Einleitung Vielen Dank, daß Sie sich für ein ANTARI Z Nebelgerät entschieden haben. Sie sind nun im Besitz eines robusten und leistungsstarken Nebelgerätes. Vor Benutzung des Gerätes bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, können Sie sich in den nächsten Jahren auf eine...
Page 8 Tank befindet. Der Betrieb ohne Nebelfluid führt zu Pumpenschäden und zur Überhitzung des Heizelementes. ♦ Sollte Ihr ANTARI Nebelgerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Entleeren Sie den Tank vollständig, verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es bei Ihrem ANTARI-Händler...
Page 9 ♦ Die Lampe auf der Fernbedienung wird in dem Maße an- und ausgehen, wie das Gerät wieder aufheizt, um die korrekte Betriebstemperatur zu erreichen. ♦ Weitere Informationen zum Betrieb Ihres ANTARI Nebelgerätes finden Sie unter "Bedienung über eine Fernbedienung". Wenn Ihr Modell über einen Hängebügel verfügt, kann das Gerät auf dem Boden oder hängend installiert werden.
Page 10 Stecker die ANTARI-Nebelgeräte Z-1500 und Z- 3000 ansteuern lassen. Sobald Sie das Nebelgerät einschalten, erscheint auf dem Display "Antari Z-2". Nachdem das Gerät mit dem Aufheizen begonnen hat, erscheint auf dem Display "Warming Up". Ist das Gerät nach ca. 11 Minuten Aufheizzeit betriebsbereit, erscheint auf dem Display "Ready to Fog".
Page 11 Dauernebel. ♦ Die Z-5 ist eine Funkfernbedienung mit Mini-5-Stift-Stecker für die ANTARI-Nebelgeräte Z-800 und Z-1000. Über den Sender läßt sich Ihr ANTARI-Nebelgerät aus einer Entfernung von bis zu 50 Metern betreiben. ♦ Die Z-8 ist eine Multifunktions-Fernbedienung, mit der sich über ein 10 Meter-Kabel mit 5poligem XLR-Stecker das ANTARI-Nebelgerät Z-1200 ansteuern läßt.
Page 12 der hohen Verdampfungstemperatur anfällig für Verstopfungen. Nichtsdestotrotz sollte ein regelmäßig gewartetes Nebelgerät Ihnen jahrelang treue Dienste leisten. Reinigen Sie das Gerät nur mit einem trockenen Tuch. Trocken lagern. Hinweise zur Leistung ♦ Alle Nebelgeräte bilden um die Austrittsdüse Kondenswasser. Beachten Sie bitte bei der Installation, daß...
Page 13 Bitte beachten Sie, daß wenn das Gerät in dem o.g. Beispiel auf die DMX-Startadresse 124 kodiert würde, Kanal A genau dieser DMX-Startadresse entspricht. Im Allgemeinen verfügen DMX-gesteuerte Antari Nebelgeräte über folgende Leistungsdaten:: 1. Durchschnittliche Betriebstemperatur = 250ºC 4. Intervalldauer bei maximalem Nebelausstoß ca. 30 Sekunden 5.
Page 14 à fumée d’ANTARI. Introduction Nous vous remercions d’avoir choisi une machine à fumée d’ANTARI Z. Vous êtes en possession d’un produit robuste et puissant. En vue d’utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d’emploi. Si vous respectez les instructions suivantes, vous profiterez d’une performance solide et convaincante de votre machine à...
Page 15 ♦ Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée. ♦ Remplissez le réservor de liquide à fumée d'ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir.
Page 16 Envoyez la machine à retour à votre revendeur d'ANTARI. Maniement avec télécommande • La Z-1 est une télécommande qui contrôle les machines à fumée d’ANTARI Z-800 et Z- 1000 par l’intermédiaire d’un câble à 10 mètres avec une fiche mini à 5 broches. Dés que l’appareil a atteint sa température de fonctionnement, la DEL verte s’allume sur la...
Page 17 100 %. Relâchez la touche Manual, si vous voulez arrêter les jets de fumée. ♦ La Z-4 est une télécommande qui contrôle les machines à fumée d’ANTARI Z-800 et Z- 1000 par l’intermédiaire d’un câble à 10 mètres avec une fiche mini à 5 broches. Ses deux touches permettent à...
Page 18 Maintien Faites toujours attention de ne pas polluer le liquide à fumée. Après avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine. Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élément de chauffage.
Page 19 S’il vous plaît faites attention que si la machine était codée sur l’adresse initiale DMX 124 dans l’exemple en haut, le canal A correspond exactement à cette adresse initiale DMX. En général, les machines à fumée d’Antari contrôlés par DMX ont les données de puissance suivantes: 1.
