6. Регулировка прибора
Регулировка цилиндрического уровня
Ось уровня должна быть перпендикулярна оси вращения теодолита. Поверните алидаду прибора так, чтобы ось
цилиндрического уровня была параллельна воображаемой линии, соединяющей центры любых двух подъемных
винтов трегера. Вращая только эти два винта в противоположные стороны, добейтесь, чтобы пузырек был в середине
ампулы. Поверните алидаду прибора на 90 градусов и при помощи третьего винта выведите пузырек на середину.
Поверните алидаду прибора еще раз на 90 градусов. Сделайте доводку пузырька на середину (если это необходимо).
Поверните алидаду прибора на 180 градусов. Если отклонение пузырька больше одного деления, то необходимо
выполнить дальнейшую юстировку. Половину величины смещения
пузырька необходимо исправить при помощи подъемных винтов, а
другую - с помощью юстировочного винта цилиндрического уровня.
Регулировка круглого уровня
После юстировки цилиндрического уровня, необходимо сразу
отрегулировать круглый уровень. Если пузырек круглого уровня
отклоняется от центра, отрегулируйте его положение при помощи

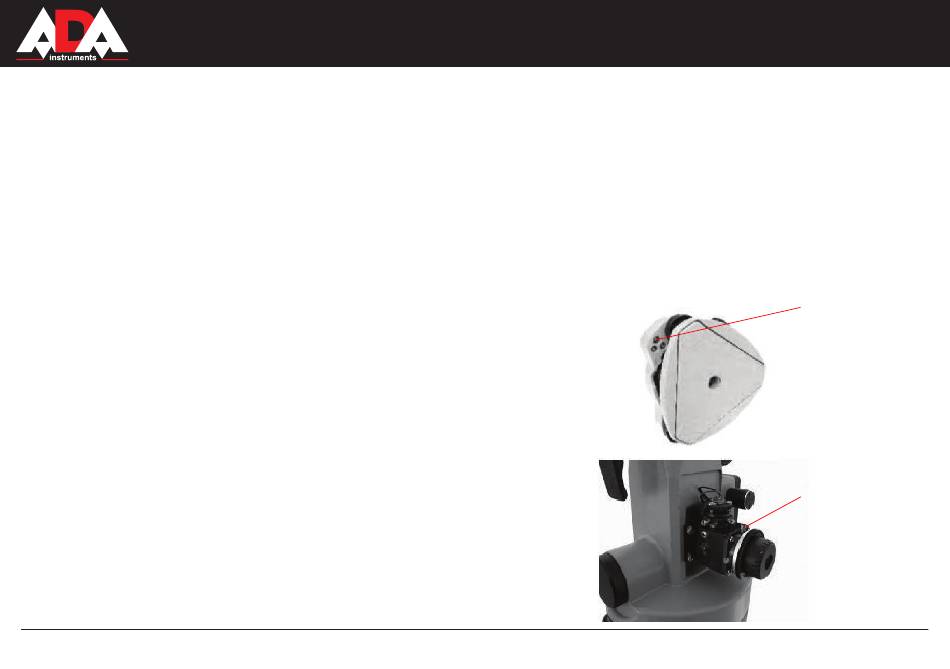

трех юстировочных винтов, которые располагаются под уровнем (рис.7).
Регулировка коллимационной погрешности
Наблюдая в объектив центр перекрестия мишени, вращайте
алидаду на 180°. Если при вращении наблюдается смещение
перекрестия нитей
необходимо произвести настройку:
1) Установите прибор на штатив или специальный стенд;
2) Наведитесь на цель в 40 метрах снаружи и сфокусируйте
изображение;
относительно перекрестия мишени, то
2
VERTICAL
Юстировочные
винты
круглого
уровня
Регулировочные
винты сетки
нитей
MEASUREMENT FOUNDATION
Рис.7
Рис.8
