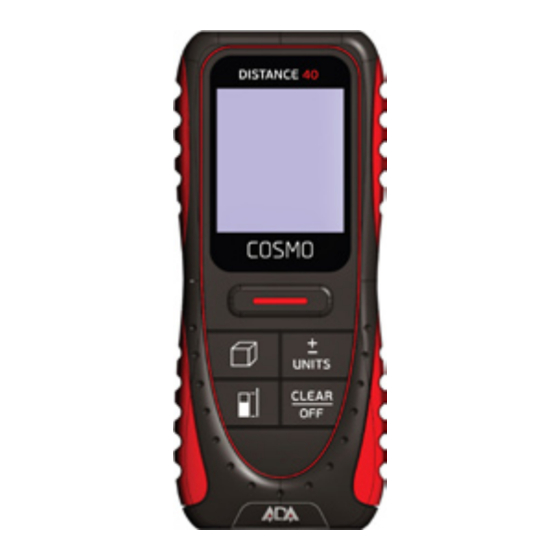

Ada COSMO 40 Operating Manual

Laser distance meter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Operating manual
Laser distance meter
Model: COSMO 40
Manufacturer: ADAINSTRUMENTS
Address: WWW.ADAINSTRUMENTS.COM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the COSMO 40 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ada COSMO 40

Summary of Contents for Ada COSMO 40

  • Page 1 Operating manual Laser distance meter Model: COSMO 40 Manufacturer: ADAINSTRUMENTS Address: WWW.ADAINSTRUMENTS.COM...

  • Page 2: Table Of Contents

    COSMO Table of contents 1. Safety Instructions ......... . . 4 2.
  • Page 3 COSMO Congratulations on the purchase of laser distance meter ADA COSMO 40! Permitted use · Measuring distances · Computing functions, e.g. areas, volumes, subtractions, Pythagorean calculation · Storing measurements The safety regulations and instructions along with the operating manual should be read carefully before initial operation.The person responsible for the instrument must ensure that equipment is used in accor-...

  • Page 4: Safety Instructions

    COSMO SAFETY INSTRUCTION Prohibited use Please follow up instructions given in operating manual. Do not use instrument in explosive environment (filling station, gas equipment, chemical production and so on). Do not remove warning labels or safety instructions. Do not open instrument housing, do not change it’s construction or modification. Do not stare at beam.

  • Page 5: Start Up

    COSMO Laser classification The instrument is a laser class 2 laser product with power < 1 mW and wavelength 635 nm. Laser is safety in ordinary conditions of usage. START UP Keypad 1) ON / Measure 2) Area / Volume / Pythagorean measure 3) Reference 4) Clear / OFF 5) Addition / Subtraction/ Units...
  • Page 6 COSMO Display 1) Laser ON 2) Reference (front/rear) 3) Area / volume/ Pythagorean 4) Main line 5) Line 2 6) Line 1 7) Units 8) Battery level 9) Error...

  • Page 7: Menu Functions

    COSMO Inserting / Replacing Batteries Remove the end piece on 180º. Remove the battery cover, insert the battery correctly. Pay attention to correct polarity. Close the battery compartment. Replace the battery when symbol constantly blinks in the display. Batteries should be removed in case of danger of corrosion, if the device will not be used for a long time. MENU FUNCTIONS Swtich on and off Press the button (1) to switch on the instrument and laser.

  • Page 8: Measurements

    COSMO Reference Setting Default reference setting is from the rear of the device. Press the button (3) to set the reference: the front or the rear. When the end-piece is folded out fully, the reference rear is set. You will see the reference symbol on the display. Selecting Units Press and hold the button (5) for 2 sec.

  • Page 9: Functions

    COSMO Continuous Measurement Press and hold the button (1) for about 2 seconds to start continuous measuring. Minimum/ Maximum measurement This function allows the user to measure the minimum or maximum distance from a fixed measuring point. It is commonly used to measure room diagonals (maximum values) or horizontal distances (minimum values). Press and hold down the button (1), until you will hear acoustical signal.
  • Page 10 COSMO To complete this function press button (1). Repeat this function to measure distances. The result is desplayed in the main display area. Previous measured value is displayed in the first line, last measured value is dis- played in the second line. To finish working in this mode press button (4). Area Press the button (2) once.The symbol “area”...
  • Page 11 COSMO Press button (1) to take the first measurement (for example, length). Press button (1) to take the second measurement (for example, width). After the completion of area, press button (1) , the result of addition/substraction of areas is displayed in the main display area.
  • Page 12 COSMO The volume value will be displayed in the main display area and the previous area value is displayed in the first line. Indirect measurement Pythagorean measurement is used in the condition that the objective needing to be measured is covered or has no effective reflecting surface and can’t be measured directly.
  • Page 13 COSMO Continious measurements can be used. This function is used for minimum/maximum measurements. The minimum value must be used for measurements at right angles to the target; the maximum distance for all other measurements. Be sure that the first measurement and distance are measured at right angles. Use continious measurement function.
  • Page 14 COSMO maximum distance is fixed. The result of the measurement is displayed in the second line. Previous measure- ment is displayed in the first line. The result of the function is displayed in the main display area. Indirect measurement – determing a distance using 3 measurements This function is used when it’s necessary to measure diagonals of rectangular areas, and also for calculation of the length of frameworks, inclined distances and so on.

  • Page 15: Message Codes

    COSMO MESSAGE CODES All message codes are displayed with either “Info” or symbol “telephone receiver” (Error). Following mistakes can be corrected. INFO CAUSE REMEDY Calculation overflow Repeat procedure Out of measuring range Choose measuring distance within measuring range Temperature too high Cool down instrument Temperature too low Warm up instrument...
  • Page 16 COSMO Received signal too strong Use target plate (grey side) Wrong measurement Use target plate (brown side) Wrong initialization Switch on – off the instrument Hardware error Switch on/off the device several times and check if the symbol still appears. If so please call your dealer for assistance.

  • Page 17: Techical Data

    COSMO TECHNICAL DATA Range, without target, m 0.05 to 40 Accuracy, mm ±1.5* Smallest unit displayed 1 mm Laser class Laser type 635 nm, <1 mW IP rating IP 54 Automatic switch off 3 minutes of inactivity Battery life, 2 x AAA >...
  • Page 18 COSMO Dimensions, mm 114×50×25 Weight 120 g Temperature range: Storage -25º to +70º Operating -10º to +50º * In favourable conditions (good target surface properties, room temperature). Maximum deviation occurs under unfavorable conditions such as bright sunlight or when measuring to poorly reflecting or very rough surfaces.

  • Page 19: Measuring Conditions

    COSMO MEASURING CONDITIONS Measuring range The range is limited to 40 m. At night, at dusk and when the target is shadowed the measuring range without target plate is increased. Use a target plate to increase the measurement range during daylight or if the target has a bad reflection.

  • Page 20: Precautions

    COSMO PRECAUTIONS Please, handle the instrument with care. Avoid viabrations, hits, water, effect of heat. During transportation put the instrument into the soft bag. Note: the instrument should be dry! Care and cleaning Do not immerse the instrument in water. Wipe off dirt with a damp, soft cloth. Do not use aggressive cleaning agents or solutions.
  • Page 21 Laser classification ADA COSMO 40 projects visible laser beam from the front part of the instrument. The instrument is a laser class 2 laser product according to DIN IEC 6082 5-1:2007. It is allowed to use unit following further safety...

  • Page 22: Warranty/ Exceptions From Responsibility

    COSMO WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour.
  • Page 23 COSMO The manufacturer, or its representatives, assumes no responsibility of results of a faulty or intentional usage or misuse including any direct, indirect, consequential damage, and loss of profits. The manufacturer, or its representatives, assumes no responsibility for consequential damage, and loss of profits by any disaster (earthquake, storm, flood ...), fire, accident, or an act of a third party and/or a usage in other than usual conditions.

  • Page 24: Appendix 1 - "Certificate Of Acceptance And Sale

    Certificate of acceptance and sale ____________________________________________________________________________ ____________________________________________________________________________ ___________________________________________________________№_______________ name and model of the instrument Corresponds to ________________________________________________________________ designation of standard and technical requirements Data of issue __________________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ________________________ name of commercial establishment...

  • Page 25: Appendix 2 - "Warranty Card

    WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear filled (stamp or mark of thr seller is obligatory).
  • Page 26 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, mentioned in the service instruction, without tentative written agreement of the expert provider.
  • Page 28 Руководство по эксплуатации Лазерный дальномер Модель: COSMO 40 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
  • Page 29 COSMO Оглавление 1.Инструкция по безопасной эксплуатации прибора ..........31 2.
  • Page 30 COSMO Поздравляем Вас с приобретением лазерного дальномера ADA COSMO 40! Назначение инструмента Лазерный дальномер ADA COSMO 40 позволит Вам: - измерять расстояния дистационно, - вычислять функции: сложение, вычитание, площади, объема, расстояния по теореме Пифагора Руководство пользователя должно быть тщательно изучено перед тем, как Вы начнете измерения.

  • Page 31: Инструкция По Безопасной Эксплуатации Прибора

    COSMO ИНСТРУКЦИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ПРИБОРА Запрещается: Использование прибора не по инструкции и использование, выходящее за пределы разрешенных операций; Использование прибора во взрывоопасной среде (АЗС, газовое оборудование, химическое произ- водство и т.д.); Вывод прибора из строя и удаление с прибора предупредительных и указательных надписей; Вскрытие...
  • Page 32 COSMO проведении измерений на дорогах, строительных площадках и т.д.); Использование прибора в местах, где это может быть потенциально опасно: на воздушном транспорте, вблизи производств и технологических объектов, в местах, где работа дальномера может привести к вредному воздействию на людей или животных Классификация...

  • Page 33: Начало Работы

    COSMO НАЧАЛО РАБОТЫ Клавишная панель 1) Кнопка включения/измерения 2) Площадь/объем/косвенные измерения (по теореме Пифагора) 3) Выбор точки отсчета 4) Стереть/выключить 5) Сложение/вычитание/изменение единиц измерения...
  • Page 34 COSMO Дисплей 1) Лазер включен 2) Точка отсчета (верхний край/ нижний край) 3) Вычисление площадь/объем/косвенные измерения (по теореме Пифагора) 4) Основная строка 5) Строка 2 6) Строка 1 7) Единица измерения 8) Индикация заряда батареи 9) Ошибка...

  • Page 35: Функции Меню

    COSMO Установка/замена элементов питания Откиньте скобу на 180°. Снимите крышку отсека для батарей. Поместите в него новые элементы питания. Соблюдайте полярность. Закройте отсек для батареи. Замените элементы питания, когда на дисплее символ батареи будет обозначать полную разрядку. Если прибор не будет использоваться долгое время, извлеките батареи. ФУНКЦИИ...
  • Page 36 COSMO выключения дальномера нажмите на кнопку (4) в течение 2 секунд. Выбор точки отсчета По умолчанию прибор производит измерения от его нижней поверхности. На клавишной панели, нажимая кнопку (3), выберите точку отсчета: верхняя часть дальномера, нижняя часть дальномера. Если позиционная скоба развернута, прибор распознает ее положение и проводит измерение от нижней...

  • Page 37: Измерения

    COSMO ИЗМЕРЕНИЯ Однократное измерение расстояния Нажмите однократно на кнопку (1) для включения прибора, активации лазерного указателя. Нажмите еще раз для проведения измерения. Прозвучит звуковой сигнал. Результат измерения отобразится на дисплее. Непрерывное измерение расстояния При длительном нажатии кнопки (1) включается функция — режим трекинг (непрерывного изме- рения...
  • Page 38 COSMO от зафиксированной точки. Чаще всего эта функция используется для измерения диагоналей (максимальное значение) или горизонтальных расстояний до вертикальной поверхности (минимальное значение). Нажимайте и удерживайте клавишу (1), пока вы не услышите звуковой сигнал, сигнализирующий, что прибор находится в режиме непрерывного измерения. Затем...

  • Page 39: Функции

    COSMO ФУНКЦИИ Измерение расстояния. Для сложения следующего измерения к предыдущему нажмите кнопку (5). Для вычитания следу- ющего измерения из предыдущего нажмите кнопку (5) еще раз. Для окончания вычисления сло- жения или вычитания нажмите кнопку (1). Повторяйте эту функции столько раз, сколько это Вам необходимо...
  • Page 40 COSMO Нажмите кнопку (1): производится измерение второго значения расстояния (например, ширины). Измеренное значение отображается в строке 2. Первое измеренное значение (например, длина) отоб- ражается в строке 1. Результат измерения площади отображается в основной строке. Сложение и вычитание площадей Произведите измерение первой площади. Нажмите кнопку (5) для вызова сложения или кнопку (5) еще раз...
  • Page 41 COSMO Функция вычисления объема Нажмите два раза кнопку (2): отображается значок “объем”. (2): отображается значок “объем”. : отображается значок “объем”. Нажмите (1): производится измерение первого значения расстояния (например, длины). Значение (1): производится измерение первого значения расстояния (например, длины). Значение : производится измерение первого значения расстояния (например, длины). Значение отобразится...
  • Page 42 COSMO • Все точки измерения должны быть расположены по вертикали или горизонтали на поверхности стены. • Лучшие результаты достигаются, когда прибор поворачивается вокруг неподвижной точки (ниж- няя часть прибора прижата к неподвижной поверхности, например к стене). • Для произведения измерения может быть вызвана функция трекинг (непрерывное измерение рас- стояния).
  • Page 43 COSMO Косвенные измерения — измерение катета по гипотенузе и катету Функция полезна при измерении недоступных высот, расстояний. Нажмите кнопку (2) три раза . Отображается значок “треугольник”. Расстояние, которое предстоит изме- рить, мигает в значке треугольник. Нажмите (1): производится измерение расстояния (гипотенуза треу- (1): производится...
  • Page 44 COSMO Результат измерения отображается в строке 2. Предыдущее измерение отображается в строке 1. Резуль- тат функции отображается в основной строке. Косвенные измерения — измерение гипотенузы по двум катетам и высоте Функция полезна при измерении диагоналей прямоугольных помещения, участков; а также для вычисления...
  • Page 45 COSMO извести второе измерение, строго выдерживая прямой угол между лучом лазера и отрезком, длину, которого Вы хотите косвенно измерить. Поэтому измерение производится в режиме трекинг. Для этого нажмите и удерживайте кнопку (1) более 2 сек. После повторного нажатия кнопки (1) фикси- (1) более...

  • Page 46: Предупреждения На Дисплее

    COSMO ПРЕДУПРЕЖДЕНИЯ НА ДИСПЛЕЕ Все предупреждения на дисплее отображаются с значком InFo и кодом ошибки или значок телефонная трубка (Ошибка). Следующие ошибки могут быть исправлены. Info Причина Метод исправления ошибки Ошибка вычисления Повторите процедуру Вне диапазона измерений Выберите измеряемое расстояние в пределах диапазона...
  • Page 47 COSMO Температура очень низкая Дайте прибору прогреться Полученный сигнал слишком слабый Используйте визирную пластину Полученный сигнал слишком сильный Используйте визирную пластину Ошибка измерения по теореме Проведите измерение еще раз и убедитесь, что Пифагора гипотенуза длиннее, чем сторона прямого угла. Ошибка запуска Перезагрузите...

  • Page 48: Технические Характеристики

    COSMO ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Дальность без отражателя, м 0,05-40* Точность, мм ±1,5 мм* Наименьшая используемая единица измерения, мм 1 мм Класс лазер Тип лазера 635 нм, <1 мВт Защита от брызг и пыли IP 54, пыле- и влагозащищенный Автоматическое отключение, сек. через...
  • Page 49 COSMO Размер, мм 114 х 50 х 25 Вес 120 г Температурный диапазон: хранение -25ºС - +70ºС Работа с прибором -10ºС - +50ºС *при благоприятных условиях работы (хорошие отражательные свойства поверхности, комнатная температура). При неблагоприятных условиях, таких как интенсивный солнечный свет, плохие отражательные...

  • Page 50: Условия Измерений

    COSMO Условия измерений Дальность измерений Гарантированный диапазон измерений — до 40 м. В ночное время, в сумерках, либо если объект, до которого производится измерения затенен, даль- ность измерений может быть больше заявленной призводителем. Используйте визирную плас- тину для того, чтобы увеличить дальность измерений при ярком освещении, или если объект до которого...
  • Page 51 COSMO Меры предосторожности Пожалуйста, бережно обращайтесь с прибором. Не подвергайте прибор прямому воздействию тепла, воды, ударам и вибрации. При транспортировке убирайте прибор в чехол. Прибор можно убирать в чехол только сухим! Уход за прибором При загрязнении прибора протирайте его мягкой, влажной салфеткой. Не применяйте растворители и...
  • Page 52 (например, интенсивное электромагнитное излучение от промышленного оборудования или радиоприборов). Классификация лазера ADA COSMO 40 излучает видимый лазерный луч из передней части. Данный прибор является лазером класса 2 в соответствии с DIN IEC 60825-1:2007 “безопасность лазерный изделий”, что позволяет использовать устройство выполняя меры предосторожности (см. инструкцию).
  • Page 53 COSMO Инструкция по безопасности - Пожалуйста, следуйте инструкциям, которые даны в руководстве пользователей. - Не смотрите на лазерный луч. Лазерный луч может повредить глаза, даже если вы смотрите на него с большого расстояния. - Не направляйте лазерный луч на людей или животных. - Используйте...

  • Page 54: Гарантия

    COSMO Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 2 лет со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или...

  • Page 55: Освобождение От Ответственности

    COSMO Освобождение от ответственности Пользователю данного продукта необходимо следовать инструкциям, которые приведены в руководстве по эксплуатации. Даже, несмотря на то, что все приборы проверены производителем, пользователь должен проверять точность прибора и его работу. Производитель или его представители не несут ответственности за прямые или косвенные убытки, упущенную...
  • Page 56 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы при- менения...
  • Page 57 ных материалов, попадания жидкостей и посторонних предметов внутрь. 8.Воздействие факторов непреодолимой силы и/или действие третьих лиц; 9.В случае негарантийного ремонта прибора до окончания гарантийного срока, произошедшего по причине полученных повреждений в ходе эксплуатации, транспортировки или хранения, и не во- зобновляется.
  • Page 58 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель __________________________________________________________________________ Серийный номер ______________________ Дата продажи ________________________________________ Наименование торговой организации ___________________ Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В...
  • Page 59 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ________________________...
