Operating manual

Digital Angle Finder

Model: AngleMeter 45

Manufacturer

Address: WWW. ADAINSTRUMENTS.COM

Table of Contents

Need help?

Do you have a question about the AngleMeter 45 and is the answer not in the manual?

Questions and answers

Summary of Contents for Ada AngleMeter 45

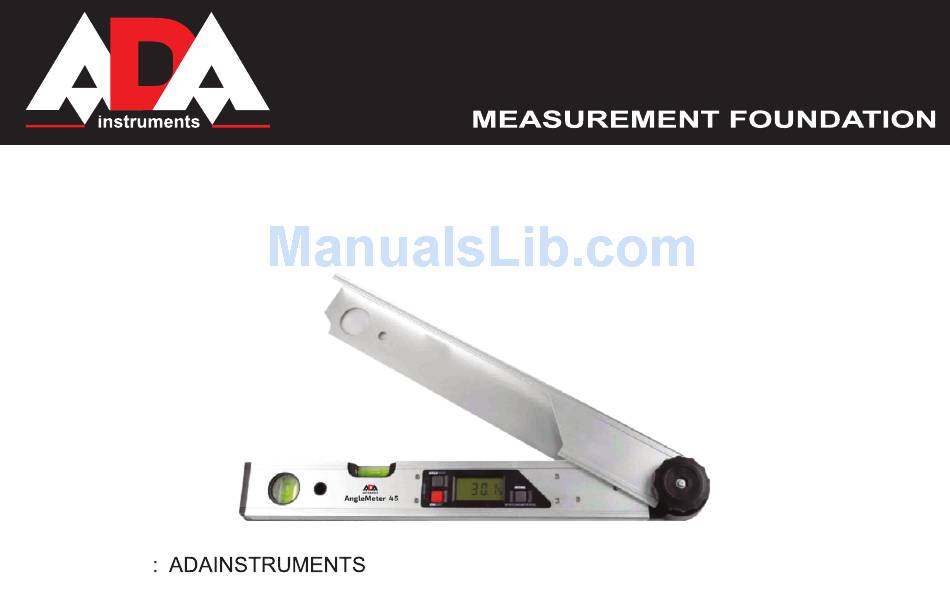

Page 1 Operating manual Digital Angle Finder Model: AngleMeter 45 Manufacturer Address: WWW. ADAINSTRUMENTS.COM...
Page 2: Table Of Contents
AngleMeter 45 Table of contents 1. Display ............. 3 2.
Page 3: Display
AngleMeter 45 DISPLAY 1. Battery life icon 2. SUP indicator 3. HOLD indicator 4. BVL indicator 5. MTR indicator 6. CNR indicator 7. SPR indicator 8. Angle display pic. 1...
Page 4: Appearance
AngleMeter 45 APPEARANCE 9. Level vial 10. Plumb vial 11. HOLD/SUP button 12. ON/OFF button 13. Adjustable arm 14. Tension knob 15. MITRE button 16. Level arm INSTALLING BATTERIES 1) Lift arm to expose battery compartment which is located on the back of the product...
Page 5: Operating Instructions
AngleMeter 45 OPERATING INSTRUCTIONS Power Press the ON/OFF button (12) for ~1 sec to turn on the display and backlight. The angle (8) which represents the angle between the arms (13 and 16) will be displayed in degrees (°). The display will automatically power off after ~5 min of non-use.
Page 6 AngleMeter 45 Supplemental angle Press the HOLD/SUP button (11) for ~2 seс to change the display to the supplemental angle.The supplemental angle is 180° minus the current angle between the arms (13 and 16). The SUP indicator (2) will appear and flash on the display.
Page 7 AngleMeter 45 This is done by placing the molding as shown in pic. 6. Once the arms are set to matching the angle of the item, press the HOLD/SUP button (11) for ~2 sec to get the supplemental angle. That will be the spring (SPR) angle.
Page 8 AngleMeter 45 press the MITRE button (15) for ~2 sec. The displayed angle and the CNR indicator (6) will flash once and the corner (CNR) angle is now stored in memory. If the stored corner angle does not need to be changed, press MITRE button (15) for ~1 sec to move to the next step.
Page 9: Technical Data
AngleMeter 45 TECHNICAL DATA Power 3VDC 2xAAA Batteries (included) Measuring range 0-225° Digital angle accuracy ±0.1° Vial(s) accuracy 0.057 ° (1 mm/m) Operating temperature -10°C to 50°C Storage temperature -20° to 70°C Battery life ~100 Hrs Shock resistance up to 1 m drop on concrete...
Page 10: Warranty/Exceptions From Responsibility
AngleMeter 45 Warranty This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour.
Page 11 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, men- tioned in the service instruction, without tentative written agreement of the expert provider.
Page 12: Appendix 1. Warranty Card
WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear filled (stamp or mark of thr seller is obligatory).
Page 13: Appendix 2. Certificate Of Acceptance And Sale
Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment...
Page 14 Руководство по эксплуатации Цифровой угломер Модель: AngleMeter 45 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
Page 15 AngleMeter 45 Содержание 1. Внешний вид ............. 14 2.
Page 16 AngleMeter 45 ДИСПЛЕЙ 1. Индикатор батареи 2. SUP (режим измерения дополнительного угла) 3. HOLD (сохранение значения измеренного угла) 4. BVL (отображение вертикального угла распила) 5. MTR (отображение горизонтального угла распила) 6. CNR (отображение внутреннего угла основания) 7. SPR (отображение угла наклона) 8.
Page 17 AngleMeter 45 ВНЕШНИЙ ВИД 9. Горизонтальный пузырьковый уровень 10. Вертикальный пузырьковый уровень 11. Клавиша сохранения значения измеренного угла HOLD/режим измерения дополнительного угла SUP 12. Клавиша включения/выключения ON/OFF 13. Регулируемое плечо лазерного уровня 14. Зажимной винт 15. Клавиша режима измерения одностороннего скоса...
Page 18 AngleMeter 45 РАБОТА С ИНСТРУМЕНТОМ Вкл/выкл Нажмите кнопку ON/OFF (12), чтобы вкдючить инструмент и подсветку. При включении уровня на дисплее автоматически отображается угол в градусах между плечами (13) и (16). Прибор автоматически отключается, если вы им не пользуетесь более 5 мин.
Page 19 AngleMeter 45 Дополнительный (приложенный) угол Нажмите и удерживайте кнопку HOLD/SUP (11) в течение 2 сек, чтобы активизировать функцию дополнительного угла. Дополнительный угол (180° минус значение текущего угла между плечами (13) и (16)) отображается на дисплее и вы так же можете увидеть символ “SUP”(2). Чтобы вернуться в стандартный режим...
Page 20 AngleMeter 45 Две заготовки с различными углами должны с предельной точностью состыковываться друг с другом (рис. 6). Нажмите кнопку HOLD/SUP (11) и удерживайте ее более 1 сек, чтобы получить дополнительный угол. Это и будет угол наклона. Например: Угол между плечами = 135 градусов...
Page 21 AngleMeter 45 угол основания CNR (6). Через 2 сек мигание прекратится и на дисплее отобразится активный угол. Если сохраненное значение угла CNR необходимо изменить, установите плечи уровня ((13) и (16)) как показано на рисунке G. Чтобы сохранить угол, нажмите кнопку MITTRE (15) и удерживайте ее более 2х сек. Отображаемое значение угла и индикатор CNR (6) начнут...
Page 22 AngleMeter 45 TECHNICAL DATA Источник питания 3VDC 2xAAA батареи Диапазон измерения 0-225° Точность измерения угла ±0.1° Точность пузырьковых уровней 0.057 ° (1 мм/м) Рабочая температура -10°C .. 50°C Температура хранения -20° .. 70°C Срок службы батарей ~100 часов Ударопрочность падение на бетон с высоты до 1 м...
Page 23 AngleMeter 45 Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 2 лет со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или...
Page 24 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
Page 25 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
Page 26 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
Page 28 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
