Точное выравнивание по цилиндрическому уровню:

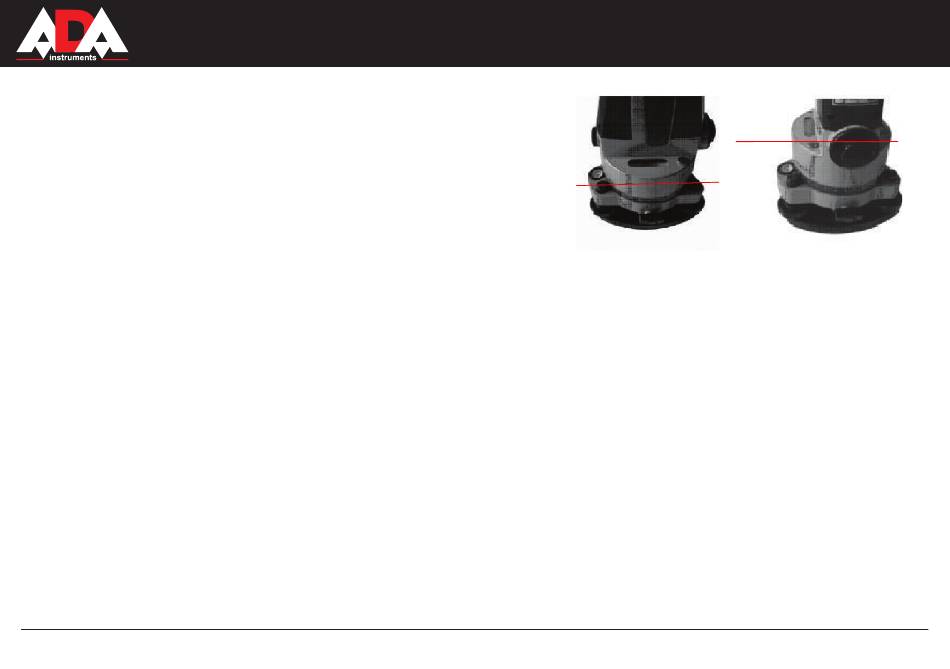

1) Поверните прибор так, чтобы цилиндрический уровень (13)
располагался параллельно линии, проходящей через подъемные
винты А и В (рис. 4);
2) Вращая подъемные винты А и В, добейтесь расположения пузырька
воздуха по центру цилиндрического уровня (13);
3) Поверните прибор так, чтобы цилиндрический уровень (13)
располагался перпендикулярно линии, проходящей через подъемные
винты А и В. Вращая подъемный винт С, добейтесь расположения
пузырька воздуха по центру цилиндрического уровня (рис. 5);
4) Повторите вышеуказанные шаги только после вращения прибора, чтобы пузырек воздуха располагался по центру
цилиндрического уровня.
Включение
1) Поверните ручку (5) для включения лазерной точки маркера отвеса вниз, при этом проецируется яркое пятно на цель.
Продолжайте вращать ручку (5), отрегулируйте яркость лазерного пятна;
2) Ослабьте становой винт штатива. Осторожно двигайте прибор на площадке штатива, пока лазерная точка не
совпадет с точкой отсчета;
3) Повторите шаг 4.3.2 для точного выравнивания прибора. При этом следите за совпадением лазерной точки с
точкой отсчета.
Подготовка к вертикальным измерениям
Разместите лазерную мишень в месте, куда должна быть перенесена точка отсчета. Поверните ручку (4) для
включения лазерной точки маркера отвеса вверх. Вращая ручку фокусировки (2), добейтесь четкого изображения
лазерной точки и разметки на лазерной мишени. Если необходимо повысить точность, то можно использовать
способ измерения диаметра.
2
VERTICAL
Рис.4
MEASUREMENT FOUNDATION
Рис.5
