VERTICAL
Для это необходимо выполнить следующее:
1) Выставите оцифрованный лимб так, чтобы ноль на шкале совпал с риской на корпусе прибора;
2) Отметьте положение лазерной точки;
3) Разверните прибор на 180°, а также отметьте новое положение лазерной точки;
5. Измерения
Вертикальные измерения
1) Наблюдайте лазерную мишень и лазерный маркер в окуляр прибора. При необходимости
A
настройте резкость ручкой фокусировки;
C
2) Лазерная мишень может быть перемещена вертикально для переноса отсчетной точки на
D
требуемую высоту.;
B
3) В результате вы получите перенесенную по вертикали точку отсчета. Линия, соединяющая
эти две точки, будет вертикальна.
Вертикальные измерения в колодцах, шахтах
Такие измерения могут понадобиться в маркшейдерском деле или инженерных изысканиях.

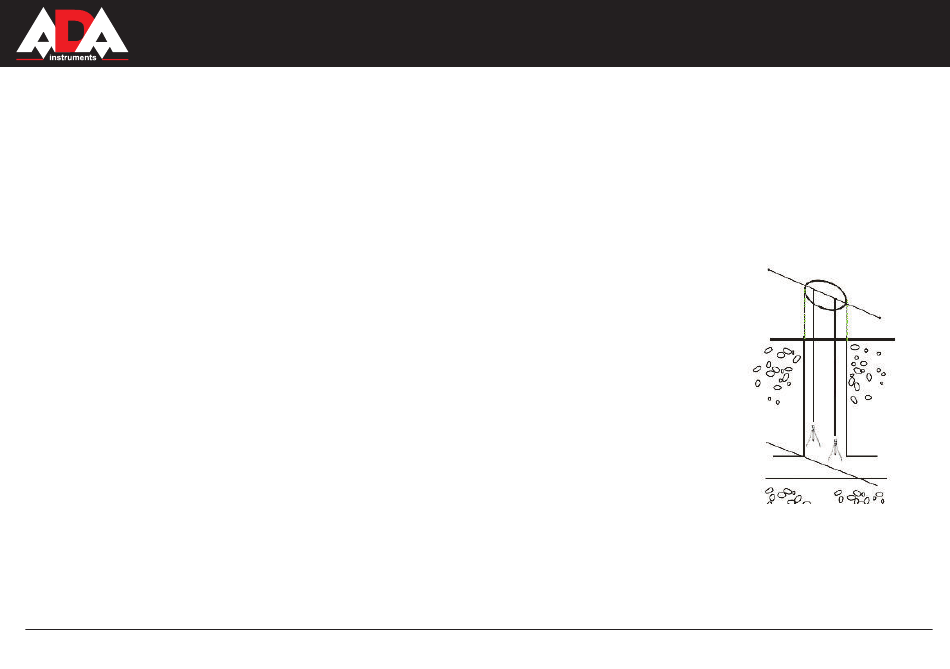

Например перенос линии (заданного направления). Как показано на рис.6, линия AB является
известным ориентиром. Часть этой линии проходит над шахтой. На этой линии назначены
F
E
две дополнительные точки C и D.
Перенос осуществляется следующим образом:
1) Установите прибор в нижней части шахты и добейтесь, чтобы лазерный отвес зенит
Рис.6
(вверх) совпал с точкой С;
2) Лазерный отвес надир (вниз) обозначит точку Е, которая будет являться проекцией точки С;
3) Тем же способом переносится точка D. Точка F является проекцией точки D;
4) Соединив точки E и F получится линия, параллельная АВ.
2
