VIDEOPORTERO GB2 NEXA MODULAR - EDIFICIO
INSTALACIÓN DEL ABREPUERTAS
( )
*
Detalle de la instalación del abrepuertas:
Si el abrepuertas va a ser instalado en una puerta metálica, utilice una
broca de Ø3,5mm y rosque el agujero realizado. Si la instalación
se realiza sobre puerta de madera, utilice una broca de Ø3mm.
IMPORTANTE: El abrepuertas debe ser de 12V corriente contínua o
alterna Golmar . ( ) Con abrepuertas de alterna (necesario alimentador
*
TF-104) y coloque varistor suministrado con el módulo de sonido
directamente sobre los terminales del abrepuertas.

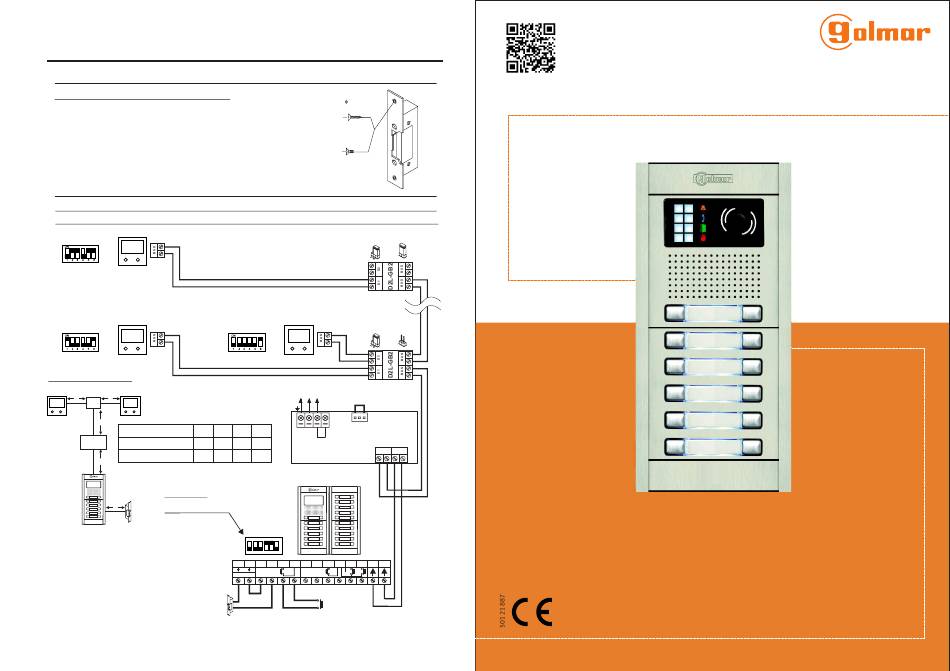

ESQUEMA DE INSTALACIÓN
( )
*
Videoportero con 23 monitores VESTA, distribuidores y abrepuertas de continua Golmar.
( )
Videoportero con 18 monitores THERA, distribuidores y abrepuertas de continua Golmar.
*
VESTA2
CODE 22
**
VESTA2
C ODE 1
** **
Distancias y Secciones:
D2L- GB 2
VESTA2 VESTA2
C C
B
Cable manguera A B
2
FA- GB /A 2 Trenzado 2x0.75mm 60m 60m
2
Trenzado 2x1mm 80m 80m 40m
A
IMPORTANTE: Configurar los
microinterruptores tal como
D
se indica en el dibujo.
(1)
Dejar el puente en la posición
monitores GB2 de todos los
distribuidores D2L- GB 2.
( ) 2
Sacar el puente de todos los
distribuidores excepto del último.
Configurar final de línea en el
**
( )
último monitor.
3
Abrepuertas
Dip 6 a On.
máx. 12 Vcc/270mA.
( ) Para abrepuertas de alterna o un 2º abrepuertas ver manual "T632/GB2 (cód. 50121878)".
3
( ) Para más información ver manual de usuario "T632/GB2 (cód. 50121878)".
*
https://doc.golmar.es/search/manual/50121878
3,5 x 25
DIN-7972
M 4 x 8
DIN-963
( ) 2
Final de
línea
(1)
ON
VESTA2
Final de
C ODE 0 línea
(1)
OFF
Red
100~240Vac
N L L
CN
C D
FA- GB /A 2
30m 10m
BUS (M) BUS(PL)
15m
Placa de acceso
SW1
ON
1 2 3 4 5 6
_
+
C1 NA1 AP- AP+ NA2 C2 AP+ AP- P1 P2 BUSBUS
Relé 1 Relé 2
12Vdc
( )
3
AP
4
Videoportero Instalación 2 Hilos
GB2 Nexa Modular
