전원케이블 배선과 접지에 대하여
감전의 우려가 있습니다. 전원케이블의 배선은 전원 OFF 상태에서 실시해 주십시오.

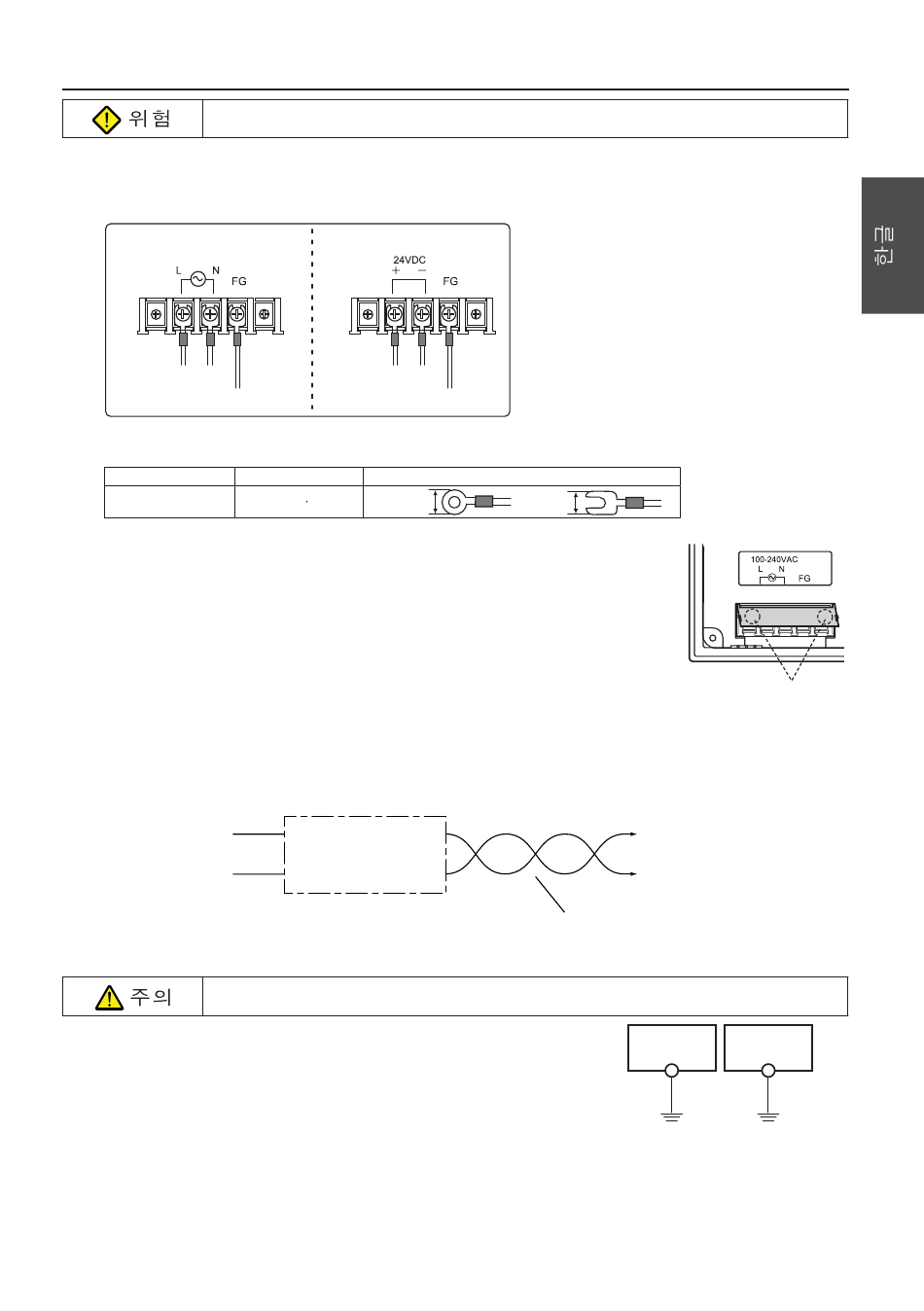

전원케이블 배선
○ 전원케이블은 본체 배면의 단자에 접속합니다.
AC100-240V 사양
전원
AC100-240V
접지
±10%
○ 전원을 배선하는 경우의 단자나사 조이기는 아래 값으로 실시해 주십시오.
나사 사이즈
M4
○ 전원은 허용전원전압 변동범위내에서 사용해 주십시오.
○ 선간 및 대지간 모두 노이즈가 적은 전원을 사용해 주십시오.
○ 전원선은 전압강하를 작게 하기 위해 가능한 한 굵은 선을 사용해 주십시오.
AC100V선, DC24V선은 고전압, 대전류 케이블과 접근되지 않도록 충분히 거리를 떼어 주
○
십시오.
○ 단자대에는 반드시 단자커버를 장착해 주십시오.
단자커버를 닫을 때는 오른쪽 그림과 같이 커버끝을 누르면 간단히 닫을 수 있습니다.
AC100~240V 사양에서 특히 주의할 점
일반적으로 절연 트랜스를 넣음으로써 내노이즈성은 개선되지만 트랜스의 2차측에서 V7 Plus 시리즈까지의 거리가 길
○
거나, 또는 노이즈가 혼입되기 쉬운 상태라면 넣는 의미가 없습니다.
○ 노이즈나 전원변동이 있는 경우에는 안정화 트랜스(내노이즈성에도 효과가 있음)를 넣을 것을 권장합니다.
전원
접지 배선
AnyTouch 는 반드시 접지를 해 주십시오.
(접지공사는 D종 접지, 접지저항 100Ω 이하)
○ 접지는 전용접지로 해 주십시오.
접지용 케이블은 공칭단면적 2mm
○
○ 접지점은 본체 근처로 하여 접지선의 거리를 짧게 해 주십시오.
* 판금패널에 V7+본체를 설치한 경우, 설치금구와 본체 FG가 접속됩니다. FG 단자를 접지와 절단하여 분리하는 경
우, 설치금구와 접촉하는 판금패널부에 절연시트 등을 부착하여 절연처리를 실시해 주십시오.
DC24V 사양
전원
DC24V
접지
±10%
조임토크
0.5N m
7.9 MAX
절연 트랜스 또는 안
정 트랜스
2
이상의 것을 사용해 주십시오.
압착단자(단위: mm)
7.0 MAX
2
1.25 mm
트위스트한다
15
어느 한쪽 끝을 누른다
V712+/V712i+로
V7+
다른 기기
