딥스위치

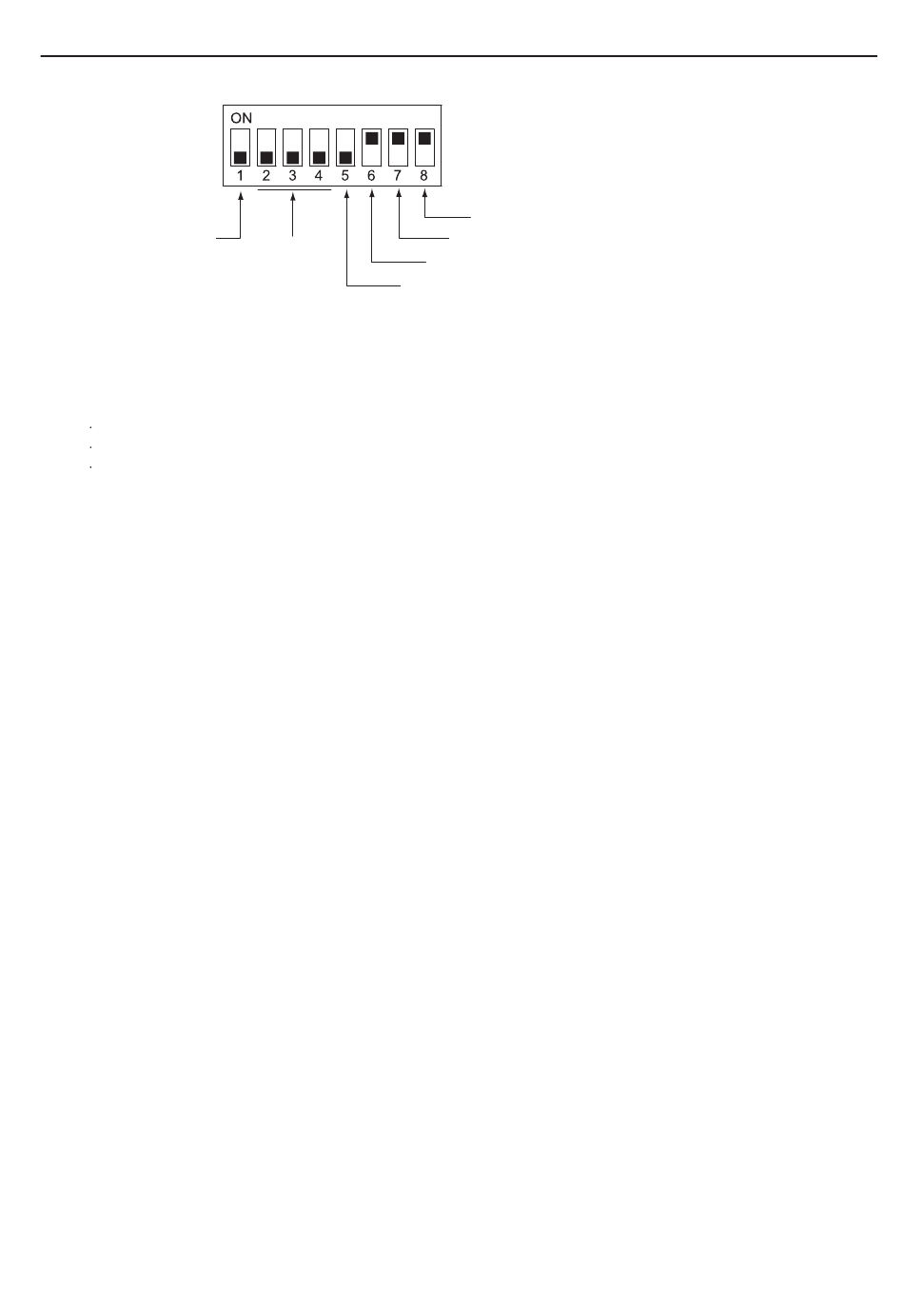

딥스위치의 설정은 아래와 같습니다. (아래 그림: 공장출하시 상태)
딥스위치를 설정할 때는 본체 전원을 OFF로 한 후에 실시해 주십시오.
CF 자동로드
DIPSW1(CF 자동로드)
자세한 사항은 Reference Manual (Function)을 참조해 주십시오.
DIPSW2~4 미사용(미사용)
OFF로 합니다.
DIPSW5, 6, 7, 8 (종단저항 설정)
CN1에서 PLC와 RS-422/485(2선식)로 접속하는 경우, DIPSW7을 ON합니다.
CN1에서 PLC와 RS-422/485(4선식)로 접속하는 경우, DIPSW5
MJ1(MJ2)으로 아래의 접속을 하는 경우에 DIPSW6(DIPSW8)을 ON합니다.
- 멀티링크2에서 접속하는 경우의 마스터
- RS-485로 온도조절 넷/PLC 2Way 접속하는 경우
- 카드 레코더: CREC(옵션)을 사용하는 경우
- 씨리얼 증설 I/O: V-I/O(옵션)를 사용하는 경우
- RS-485로 V-Link 접속하는 경우의 종단에 있는 V7 Plus 시리즈
*1
하드웨어 버전 "b"부터 지원될 것입니다. 하드웨어 버전은 장비의 뒷면 "Ser No"의 우측에 표시되어 있습니다.
미사용
MJ1(모듈러 잭 1) 종단저항
CN1 12, 13핀간의 SD 종단저항
MJ2(모듈러 잭 2) 종단저항
CN1 24, 25핀간의 RD 종단저항
*1
, 7을 ON합니다.
