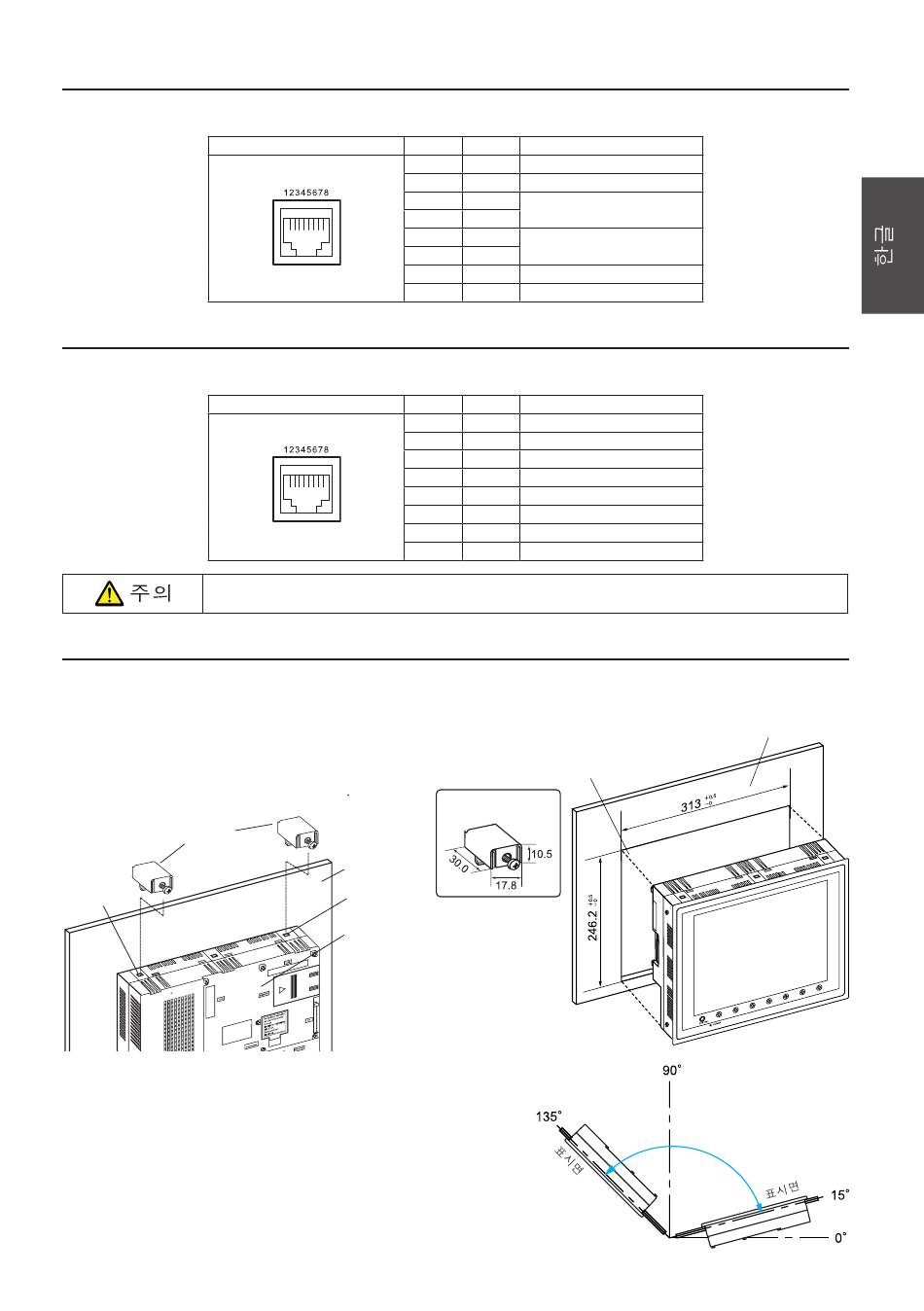

모듈러 잭(MJ1/MJ2)
화면전송용 케이블 및 온도조절기, 바코드 리더, CREC, V-I/O 등을 접속하기 위한 커넥터입니다.
모듈러 잭의 핀 배치는 아래와 같습니다.
LAN용 커넥터(LAN)
Ethernet(10BASE-T, 100BASE-TX)에 접속할 때 사용합니다.
사양: IEEE802.3 준거, UDP/IP 및 TCP/IP에 대응
MJ1/MJ2 및 LAN 커넥터는 모두 8핀 모듈러 잭입니다. 명판을 확인하여 오삽입하지 않도록 주의해 주
십시오.
설치방법
설치방법
1. 판금패널(최대 판후 5mm)에 V7 Plus시리즈를 삽입합니다.
2. 부속된 설치금구(설치금구수: 4개)를 V7 Plus 시리즈
의 설치구멍에 삽입하고 조임나사로 V7 Plus 시리즈
를 고정해 주십시오. (조임토크: 0.3~0.5N m)
설치금구
설치구멍
* 판금패널에 본체를 설치한 경우, 설치금구와 본체 FG가 접속됩니다.
정전기 대책으로 판금패널을 FG에 접속해 주십시오.
3. 방수패킹은 판금패널과 본체 사이에 단단히 끼워 설치해 주십시오.
설치각도
설치각도는 15°~135° 범위내로 설치해 주십시오.
MJ1/MJ2 핀 No.
1
2
3
4
5
6
7
8
V712i+에 한함
LAN 핀 No.
1
2
3
4
5
6
7
8
설치금구 치수
(단위: mm)
판금패널
설치구멍
V7+ 본체
13
신호명 내용
+SD/RD RS-485 데이터(+)
-SD/RD RS-485 데이터(-)
+5V
외부공급 +5V
MAX 150mA
+5V
SG
시그널 그라운드
SG
RD RS-232C 수신 데이터
SD RS-232C 송신 데이터
신호명 내용
TX+ Ethernet 송신신호(+)
TX- Ethernet 송신신호(-)
RX+ Ethernet 수신신호(+)
NC
미사용
NC
미사용
RX- Ethernet 수신신호(-)
NC
미사용
NC
미사용
패널 컷 구멍
판금패널
