Protezioni Elettriche - Electric Protection - Generac Power Systems TOWER LIGHT CUBE+ NEXT Owner's Manual

+
CUBE NEXT

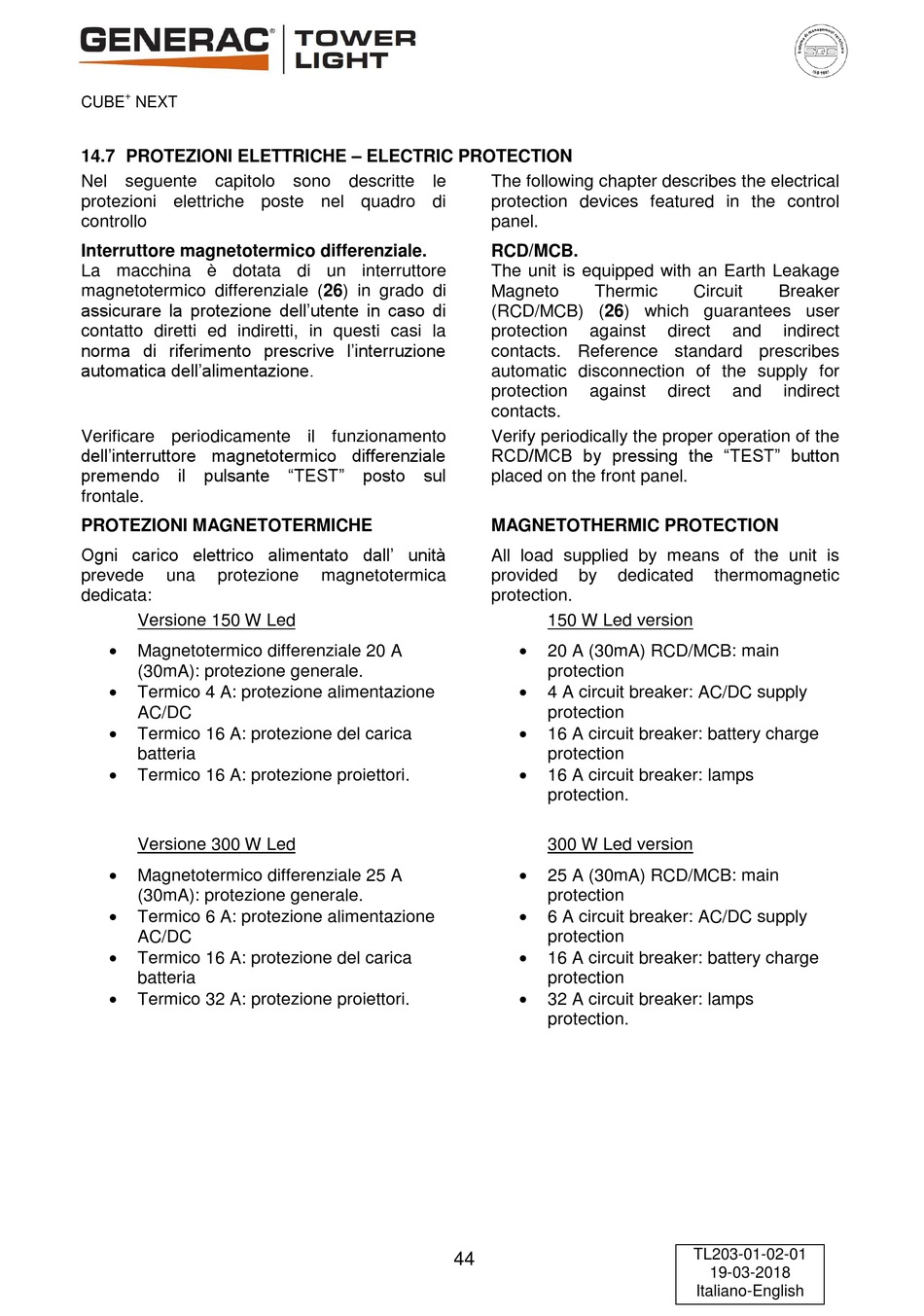

14.7 PROTEZIONI ELETTRICHE – ELECTRIC PROTECTION
Nel seguente capitolo sono descritte le
protezioni elettriche poste nel quadro di
controllo
Interruttore magnetotermico differenziale.
La macchina è dotata di un interruttore
magnetotermico differenziale (26) in grado di
assicurare la protezione dell'utente in caso di
contatto diretti ed indiretti, in questi casi la
norma di riferimento prescrive l'interruzione
automatica dell'alimentazione.
Verificare periodicamente il funzionamento
dell'interruttore magnetotermico differenziale
premendo il pulsante "TEST"
frontale.
PROTEZIONI MAGNETOTERMICHE
Ogni carico elettrico alimentato dall' unità
prevede una protezione
dedicata:
Versione 150 W Led

Magnetotermico differenziale 20 A
(30mA): protezione generale.

Termico 4 A: protezione alimentazione
AC/DC

Termico 16 A: protezione del carica
batteria

Termico 16 A: protezione proiettori.
Versione 300 W Led

Magnetotermico differenziale 25 A
(30mA): protezione generale.

Termico 6 A: protezione alimentazione
AC/DC

Termico 16 A: protezione del carica
batteria

Termico 32 A: protezione proiettori.
The following chapter describes the electrical
protection devices featured in the control
panel.
RCD/MCB.
The unit is equipped with an Earth Leakage
Magneto
(RCD/MCB) (26) which guarantees user
protection
contacts. Reference standard prescribes
automatic disconnection of the supply for
protection
contacts.
Verify periodically the proper operation of the
RCD/MCB by pressing the "TEST" button
posto sul
placed on the front panel.
MAGNETOTHERMIC PROTECTION
All load supplied by means of the unit is
magnetotermica provided
protection.
44
Thermic Circuit
against direct
against direct
by dedicated
150 W Led version

20 A (30mA) RCD/MCB: main
protection

4 A circuit breaker: AC/DC supply
protection

16 A circuit breaker: battery charge
protection

16 A circuit breaker: lamps
protection.
300 W Led version

25 A (30mA) RCD/MCB: main
protection

6 A circuit breaker: AC/DC supply
protection

16 A circuit breaker: battery charge
protection

32 A circuit breaker: lamps
protection.
TL203-01-02-01
Breaker
and indirect
and indirect
thermomagnetic
19-03-2018
Italiano-English
