取扱説明書
INSTRUCTION MANUAL
9196
印加ユニット
APPLY UNIT

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9196 and is the answer not in the manual?

Questions and answers

Related Manuals for Hioki 9196

Summary of Contents for Hioki 9196

  • Page 1 取扱説明書 INSTRUCTION MANUAL 9196 印加ユニット APPLY UNIT...

  • Page 3: Table Of Contents

    目次 HIOKI 目 次 はじめに ..................1 点検 ...................1 安全について ................2 ご使用にあたっての注意 ............4 1 概要 製品概要 ............. 6 特長 ..............6 各部の名称と機能 ..........7 2 使用方法 3 仕様 4 保守・サービス 修理・清掃 ............13 電源ヒューズの交換 ......... 14...
  • Page 4 目次 HIOKI...

  • Page 5: はじめに

    HIOKI はじめに このたびは、HIOKI 9196 印加ユニット をご選定いただき、誠にあり がとうございます。この製品を十分にご活用いただき、末長くご使用い ただくためにも、取扱説明書はていねいに扱い、いつもお手元に置いて ご使用ください。 点検 梱包内容の確認 本器がお手元に届きましたら、輸送中において異常または破損がないか 点検してからご使用ください。 特に付属品および、 パネル面のスイッチ、 端子類に注意してください。万一、破損あるいは仕様どおり動作しない 場合は、お買上店（代理店）か最寄りの営業所にご連絡ください。 9196 印加ユニット 本体 • 9190 電圧印加プローブ ........1 付属品 • 取扱説明書 ............1 • 接地形 2 極電源コード ........1 使用前の確認 • 使用前には、保存や輸送による故障がないか、点検と動作確認をして から使用してください。故障を確認した場合は、お買上店 ( 代理店 ) か最寄りの営業所にご連絡ください。...

  • Page 6: 安全について

    HIOKI 安全について この機器は IEC 61010 安全規格に従って、設計され、試験し、安全な 状態で出荷されています。測定方法を間違えると人身事故や機器の故 障につながる可能性があります。取扱説明書を熟読し、十分に内容を 理解してから操作してください。万一事故があっても、弊社製品が原 因である場合以外は責任を負いかねます。 この取扱説明書には本器を安全に操作し、安全な状態に保つのに要する 情報や注意事項が記載されています。本器を使用する前に下記の安全に 関する事項をよくお読みください。 安全記号 使用者は、取扱説明書内の マークのあるところは、必ず読み 注意する必要があることを示します。 使用者は、機器上に表示されている マークのところについ て、取扱説明書の マークの該当箇所を参照し、機器の操作を してください。 交流 (AC) を示します。 接地端子を示します。 ヒューズを示します。 電源の「入」を示します。 電源の「切」を示します。 取扱説明書の注意事項には、重要度に応じて以下の表記がされていま す。 操作や取扱いを誤ると、使用者が死亡または重傷につながる 可能性があることを意味します。 操作や取扱いを誤ると、使用者が傷害を負う場合、または機 器を損傷する可能性があることを意味します。 製品性能および操作上でのアドバイス的なことを意味しま す。...
  • Page 7 HIOKI 過電圧カテゴリ (CAT) について 本器は CATII に適合しています。 測定器を安全に使用するため、IEC 60664 では過電圧カテゴリとして、 使用する場所により安全レベルの基準を CATI 〜 IV で分類しています。 概要は下記のようになります。 CAT I コンセントからトランスなどを経由した機器内の二次側の 電気回路 CAT II コンセントに接続する電源コード付き機器 ( 可搬形工具・ 家庭用電気製品など ) の一次側電路 CAT III 直接分電盤から電気を取り込む機器 ( 固定設備 ) の一次側 および分電盤からコンセントまでの電路 CAT IV 建造物への引込み電路、引込み口から電力量メータおよび 一次過電流保護装置 ( 分電盤 ) までの電路...

  • Page 8: ご使用にあたっての注意

    HIOKI ご使用にあたっての注意 本器を安全にご使用いただくために、また機能を十二分にご活用いただ くために、下記の注意事項をお守りください。 本器の取扱いについて • 本器をぬらしたり、 ぬれた手で測定しないでください。 感電事故の原 因になります。 • 腐食性ガスや爆発性ガスが発生する場所では使用しないでください。 本器の破損もしくは、爆発事故を誘発する可能性があります。 • 底面以外の部分を下にして設置しないでください。 本器の故障や火災 を引き起こす恐れがあります。 • コード類の被覆に損傷を与えないため、 踏んだり挟んだりしないでく ださい。 • 断線による故障を防ぐため、 プローブの付け根を折ったり引っ張った りしないでください。 • 断線防止のため、電源コードをコンセントまたは本器から抜く場合 は、差込み部分（コード以外）を持って抜いてください。 • 本器の損傷を防ぐため、運搬および取扱いの際は振動、衝撃を避けて ください。特に、落下などによる衝撃に注意してください。本器を破 損します。 本器の設置・使用環境について • 直射日光や高温、多湿、結露するような環境下での、保存や使用はし ないでください。変形、絶縁劣化を起こし、仕様を満足しなくなりま す。 • 本器の使用環境および設置場所は使用温湿度範囲 5 ℃〜 40 ℃、 35 〜...
  • Page 9 • 電源を投入する前に、本器の電源接続部に記載されている電源電圧 と、ご使用になる電源電圧が一致していることを確認してください。 指定電源電圧範囲外で使用すると、本器の破損や電気事故になりま す。(AC100 〜 240 V) • 感電事故を避けるため、 また本器の安全性を確保するために、 接地形 2 極コンセントに電源コードを接続してください。 • 9190 電圧印加プローブの出力は、電圧印加ボタンを押している間出 力しています。出力中、または故意に電圧印加ボタンを押した場合 は、 プローブの先に危険な電圧が発生しています。 感電事故を避ける ため、被測定機器、 プローブの先に触れないでください。 • 9196 は、接地してはじめて本来の機能を実現できます。必ず付属 の電源コード（接地形２極電源コード）を使用し、接地してくださ い。 • 9196 のタイプ切換スイッチの設定が CF のときは、 内部の出力回路 に保護抵抗（10 kΩ）が直列に接続されます。 出力電流が大きいと、直列に接続した保護抵抗において電圧降下が 起こり、実際に出力される電圧が小さくなります。 付録 索引...

  • Page 10: 製品概要

    1 概要 HIOKI 概要 1.1 製品概要 9196 印加ユニットは、入力した電源電圧を 1.1 倍して出力する機器で す。3155 リークカレントハイテスタと組み合わせて医用電気機器の漏 れ電流試験に使用します。使用方法など詳細については、3155 の取扱 説明書をご覧ください。 1.2 特長 入力した電圧の 110% 出力 電気的安全性を重視 • スイッチ付き電圧印加プローブ • 出力制限機能（6 mA で電源しゃ断） • 保護抵抗設定可能（CF 設定時）...

  • Page 11: 各部の名称と機能

    HIOKI 1 概要 1.3 各部の名称と機能 正 面 出力モニタランプ ( 赤 ) （OUTPUT MONI） 電源モニタランプ ( 透明 ) 電圧印加プローブへの出力状態を （POWER MONI） モニタランプの点灯で示します。 電源スイッチの状態をモニタランプ 出力 ON 点灯 の点灯で示します。 （電圧印加プローブの電圧印加 電源スイッチ ON 点灯 ボタンを押しているとき） 電源スイッチ OFF 消灯 出力 OFF 消灯 電圧印加 プローブ 接続端子 電源スイッチ...
  • Page 12 1 概要 HIOKI 背 面 機能接地端子 付属の接地形２極電源コードによ り保護接地端子を大地に接続でき ない場合は、 この機能接地端子を大 地に接続してください。 ハンドル 電源インレット ヒューズ 定格電源電圧 :AC100 〜 240 V （45 〜 400 Hz） 弊社の指定したヒューズをご使用 最大定格電力 :25 VA ください。 （250 V T0.25 AL φ5 × 20 mm） 付属の接地形２極電源コードを接続します。 ❖ 4.2「電源ヒューズの交換」 （14 ペー...

  • Page 13: 使用方法

    2 極コンセントに電源コードを接続してください。 • 電圧印加プローブの出力は、 電圧印加ボタンを押している間出力して います。出力中、または故意に電圧印加ボタンを押した場合は、プ ローブの先に危険な電圧が発生しています。感電事故を避けるため、 被測定機器、 プローブの先に触れないでください。 9196 は、接地してはじめて本来の機能を実現できます。必ず付属の 電源コード（接地形２極電源コード）を使用し、接地してください。 本体電源スイッチがOFFになっていることを確 9196 印加ユニット 認します。 電源電圧が一致していることを確認して、付属 の接地形２極電源コードを 9196 背面の電源イ ンレットに接続します。 差し込みプラグをコンセントに接続します。 自動で接地状態になります。 付属の 9190 電圧印加プローブを 9196 正面の電 圧印加プローブ接続端子に接続します。 9190 電圧印加プローブ 電源スイッチをON （｜） にして電源を入れます。 電源を投入したとき、 電源モニタランプ （透明） （POWER MONI）の点灯を確認してください。 付録 索引...
  • Page 14 2 使用方法 HIOKI 電圧を出力します。 被測定機器のタイプおよび電圧の極性を設定します。 被測定機器の装着部の種類によりタイプ切換スイッチで設定し ます。 B/BF 出力に保護抵抗を加えません。 出力に保護抵抗を加えます。 内部の出力回路に保護抵抗（10 kΩ）が直列に接続され ます。出力電流が大きいと、直列に接続した保護抵抗に おいて電圧降下が起こり、 実際に出力される電圧が小さ くなります。 極性切換スイッチで出力電圧の極性を設定します。 NORMAL 正相（電源インレットから入力した電圧に対して 同相） REVERSE 逆相（電源インレットから入力した電圧に対して 逆相） 電圧を出力します。 3155 および被測定機器の準備ができたら、電圧を印加する部分 に 9190 電圧印加プローブの先をあてます。 電圧印加ボタン 感電の危険がないことを確認してから、 指で 9190 の電圧印加ボ タンを押します。 押している間、出力モニタランプ（赤）(OUTPUT MONI) が点 灯し、電圧を出力します。 電圧出力をやめます。...
  • Page 15 HIOKI 3 仕様 仕様 一般仕様 交流電圧（AC V） 出力機能 出力表示 モニタランプ点灯  （赤色） 電源表示 モニタランプ点灯  （透明） トグルスイッチ  （B/BF ／ CF） タイプ切換え トグルスイッチ  （NORMAL 正相／ REVERSE 逆相） 極性切換え 出力構成 電圧印加プローブ（9190）接続用レセプタクル 付加機能 出力制限機能（電源しゃ断） 9190 の電圧印加ボタンを押した時のみ電圧出力 125(W) × 75(H) × 230(D) mm（突起物含まず） 外形寸法 約 2.5 kg ( 付属品含まず ) 質量...
  • Page 16 3 仕様 HIOKI 環境条件 5 ℃〜 40 ℃ , 35% 〜 95% rh ( 結露なきこと ) 使用温湿度範囲 -10 ℃〜 50 ℃ , 35% 〜 95% rh ( 結露なきこと ) 保存温湿度範囲 23 ℃± 5 ℃ , 35% 〜 80% rh ( 結露なきこと ) 確度保証温湿度範囲...

  • Page 17: 保守・サービス

    HIOKI 4 保守・サービス 保守・サービス 4.1 修理・清掃 本器の確度維持あるいは確認には、定期的な校正が必要です。 修理・校正業務のご用命は、 「日置エンジニアリングサービス（株） 」 までお願いいたします。 （TEL 0268-28-0823、FAX 0268-28-0824） 清掃 本器の汚れをとるときは、柔らかい布に水か中性洗剤を少量含ませて、 軽くふいてください。ベンジン、アルコール、アセトン、エーテル、ケ トン、 シンナー、 ガソリン系を含む洗剤は絶対に使用しないでください。 変形、変色することがあります。 付録 索引...

  • Page 18: 電源ヒューズの交換

    4 保守・サービス HIOKI 4.2 電源ヒューズの交換 • 感電事故を避けるため、電源 スイッチを OFF にし、プローブ , 電源 コードを外してからヒューズを交換してください。 • ヒューズは、指定された形状と特性、定格電流、電圧のものを使用し てください。 指定以外のヒューズを用いたりヒューズホルダを短絡し て使用すると、人身事故になるので注意してください。 指定ヒューズ：250 V T 0.25 AL φ5 × 20 mm 電源スイッチを OFF にして電源コードを外します。 マイナスドライバ等で本体リアパネルのヒューズ ボックス固定部分をねじり、ヒューズボックスを取 り外します。 電源ヒューズを指定定格のヒューズと交換します。 ヒューズボックスを再び差し込みます。 ヒューズボックス...
  • Page 19 保 証 書 形名 製造番号 保証期間 9196 購入日  年  月より 1 年間 本製品は、弊社の厳密なる検査を経て合格した製品をお届けした物です。 万一ご使用中に故障が発生した場合は、お買い求め先に依頼してください。本書の記載内容 で無償修理をさせていただきます。 （保証期間は購入日より１年間です。購入日が不明の場合は、製品の製造月から１年を目安 とします） 依頼の際は、本書を提示してください。 ご住所 : 〒                              お客様 ご芳名 :                                ＊お客様へのお願い • 保証書の再発行はいたしませんので、大切に保管してください。 • 「形名、製造番号、購入日」およびお客様「ご住所、ご芳名」は恐れ入りますが、お客様 にて記入していただきますようお願いいたします。 1. 取扱説明書 • 本体注意ラベル（刻印を含む）などの注意事項にしたがった正常な使用状態 で保証期間内に故障した場合には、無償修理いたします。 2. 保証期間内でも、次の場合には有償修理となります。 -1. 本書の提示がない場合。 -2. 取扱説明書に基づかない不適当な取扱い、または使用上の誤りによる故障および損傷。 -3. 不当な修理や改造による故障および損傷。 -4. お買い上げ後の輸送や落とされた場合などによる故障および損傷。...
  • Page 20 外国代理店については HIOKI ホームページをご覧いただくか、 外国主要販売ネットワーク 最寄りの営業所または本社販売企画課までお問い合わせください。 URL http: //www.hioki.co.jp/ HIOKI USA CORPORATION 6 Corporate Drive, Cranbury, NJ 08512 USA TEL +1-609-409-9109 FAX +1-609-409-9108 E-MAIL hioki@hiokiusa.com...
  • Page 21 HIOKI 9196 印加ユニット 取扱説明書 2002 年 7 月 改訂 2 版 発 行 年 月 編集・発行 日置電機株式会社 開発支援課 問 合 せ 先 日置電機株式会社 販売企画課 〒 386-1192 長野県上田市小泉 81 0120-72-0560 TEL: 0268-28-0560 FAX: 0268-28-0579 E-mail: info@hioki.co.jp URL http: //www.hioki.co.jp/ Printed in Japan 9196A980-02 •...
  • Page 23 9196 APPLY UNIT INSTRUCTION MANUAL...
  • Page 25 Contents Contents Introduction ..............1 Shipping Check ............1 Safety Notes ..............2 Usage Notes ..............4 1 Overview Product Overview ..........6 Features ............. 6 Names and Functions of Parts ......7 Operation 3 Specifications 4 Maintenance and Servicing Cleaning ............
  • Page 26 Contents...

  • Page 27: Introduction

    HIOKI Introduction Thank you for purchasing the HIOKI “9196 APPLY UNIT”. To obtain maximum performance from the product, please read this manual first, and keep it handy for future reference. Shipping Check Checking the contents of the package When you receive the product, inspect it carefully to ensure that no damage occurred during shipping.

  • Page 28: Safety Notes

    HIOKI Safety Notes This product is designed to conform to IEC 61010 Safety Standards, and has been thoroughly tested for safety prior to shipment. However, mishandling during use could result in injury or death, as well as damage to the product. Be cer- tain that you understand the instructions and precautions in the manual before use.
  • Page 29 HIOKI Overvoltage categories (CAT) This product conforms to the safety requirements for CAT II mea- surement products. To ensure safe operation of measurement products, IEC 60664 establishes safety standards for various electrical environments, categorized as CAT I to CAT IV, and called overvoltage categories.

  • Page 30: Usage Notes

    • To avoid damage to the product, protect it from vibration or shock during transport and handling, and be especially careful to avoid dropping. Setting up the 9196 • Do not store or use the product where it could be exposed to direct sunlight, high temperature or humidity, or condensation.
  • Page 31 • The 9196 is only able to operate to its full capability after it has been properly grounded. Always use the power cord (grounded three-core power cord) that is supplied with the unit to ground the unit.

  • Page 32: Overview

    1 Overview HIOKI Overview 1.1 Product Overview The 9196 APPLY UNIT is an instrument which outputs 110% of the input power voltage. Combined with the 3155 LEAK CURRENT HiTESTER, it is used to test leakage current in medical electrical equipment.

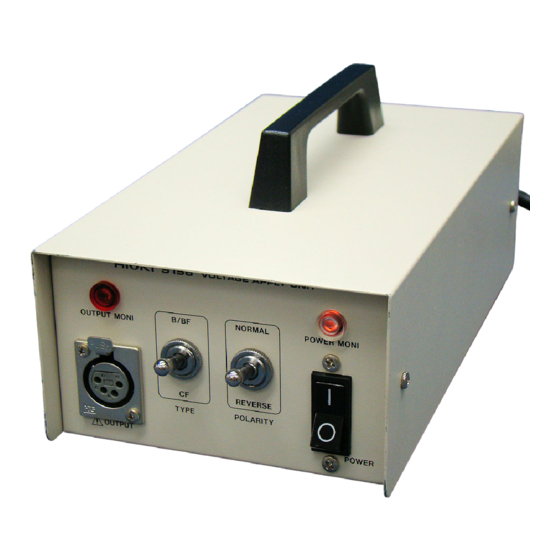

  • Page 33: Names And Functions Of Parts

    If not illuminated, the power is OFF. If not illuminated, the output is OFF. Voltage Apply Probe Connec- tion Terminal Power Switch (OUTPUT) (POWER) Connect the Powers the 9196 9190 VOLTAGE on and off. APPLY PROBE. : OFF : ON application Voltage button...
  • Page 34 Handle Fuse Power Inlet Use the HIOKI specified fuse. The rated power voltage of the 9196 is (250 V T0.25 AL 20 mm x 5 mm 100 to 240 VAC (45 to 400 Hz), and the dia.) maximum rated power is 25 VA.

  • Page 35: Operation

    The 9196 is only able to operate to its full capability after it has been properly grounded. Always use the power cord (grounded three-core power cord) that is supplied with the unit to ground the unit.
  • Page 36 2 Operation HIOKI Applying voltage. (1) Make the appropriate settings based on the type and volt- age polarity of the equipment to be measured. Set the type based on the type of applied part of the equip- ment to be measured.

  • Page 37: Specifications

    3 Specifications HIOKI Specifications General specifications Output function Alternating current (AC V) Output indication Red monitor lamp Power indication Clear monitor lamp Type toggle Toggle switch (B/BF, CF) Polarity toggle Toggle switch (NORMAL /REVERSE) Output configuration Voltage Apply Probe (9190) connector receptacle...
  • Page 38 3 Specifications HIOKI Environmental conditions Operating temperature 5°C to 40°C, 35% to 95% RH (no condensation) and humidity range Storage temperature -10°C to 50°C, 35% to 95% RH (no condensation) and humidity range Accuracy assurance temperature and humid- 23°C±5°C, 35% to 80% RH (no condensation)

  • Page 39: Maintenance And Servicing

    4 Maintenance and Servicing HIOKI Maintenance and Servicing 4.1 Cleaning Cleaning To clean the product, wipe it gently with a soft cloth moistened with water or mild detergent. Never use solvents such as benzene, alcohol, acetone, ether, ketones, thinners or gasoline, as they can deform and discolor the case.

  • Page 40: Replacing The Fuse

    4 Maintenance and Servicing HIOKI 4.2 Replacing the Fuse • To avoid electric shock, turn off the power switch and dis- connect the probe and power cord before replacing the fuse. • Replace the fuse only with one of the specified characteris- tics and voltage and current ratings.
  • Page 41 HIOKI 9196 APPLY UNIT Instruction Manual Publication date: July 2002 Revised edition 2 Edited and published by HIOKI E.E. CORPORATION Technical Support Section All inquiries to Sales and Marketing International Department 81 Koizumi, Ueda, Nagano, 386-1192, Japan TEL: +81-268-28-0562 / FAX: +81-268-28-0568 E-mail: os-com@hioki.co.jp...
  • Page 42 HEAD OFFICE 81 Koizumi, Ueda, Nagano 386-1192, Japan TEL +81-268-28-0562 / FAX +81-268-28-0568 E-mail: os-com@hioki.co.jp HIOKI USA CORPORATION 6 Corporate Drive, Cranbury, NJ 08512, USA TEL +1-609-409-9109 / FAX +1-609-409-9108 9196A980-02 02-07H Printed on recycled paper...
  • Page 44 北関東 (営) TEL 048-266-8161 FAX 048-269-3842 333-0847 川口市芝中田 2-23-24 日置ビル 〒 神奈川 (営) TEL 046-224-8211 FAX 046-224-8992 243-0016 厚木市田村町 8-8 柳田ビル 5F 〒 社 TEL 0268-28-0555 FAX 0268-28-0559 本 静 岡 (営) TEL 054-254-4166 FAX 054-254-3160 386-1192 上田市小泉 81 420-0054 静岡市南安倍 1-3-10 山善ビル 7F 〒...
