C-358
このたびはホーザン Ｃ-３５８ 右ハンガーワン回し をお買い上げいただき、まことにありがとう
ございます。この取扱説明書をよくお読みになり、正しくお使いください。またお読みになった
あとも大切に保管してください。

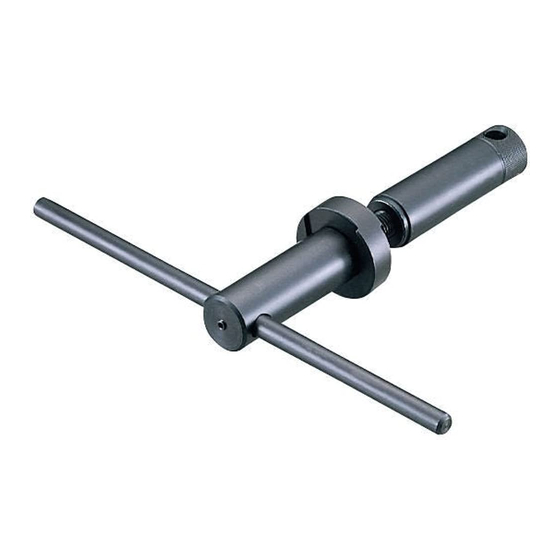

各部の名称
ハンドル
ハンドル取り付けネジ
仕
様
適応ワンサイズ
全
長
重
量
注意文の警告マークについて
この取扱説明書ではご使用上の注意事項を次のように区別しています。
警告 ...重傷をともなう重大事故の発生を想定してのご注意
注意 ...傷害や物的損害を想定してのご注意
なお、注意 として記載されていても、あるいは特に記述がなくても、状況によっては重大
な結果をまねく恐れがあります。正しく安全にご使用ください。
右ハンガーワン回し
カップホルダー
３５.８ｍｍ、３６.３ｍｍ（二面幅）
２１０ｍｍ
１６６５ｇ
二面幅
１
取扱説明書
ストッパー
Advertisement
Table of Contents
Related Manuals for HOZAN C-358
Summary of Contents for HOZAN C-358

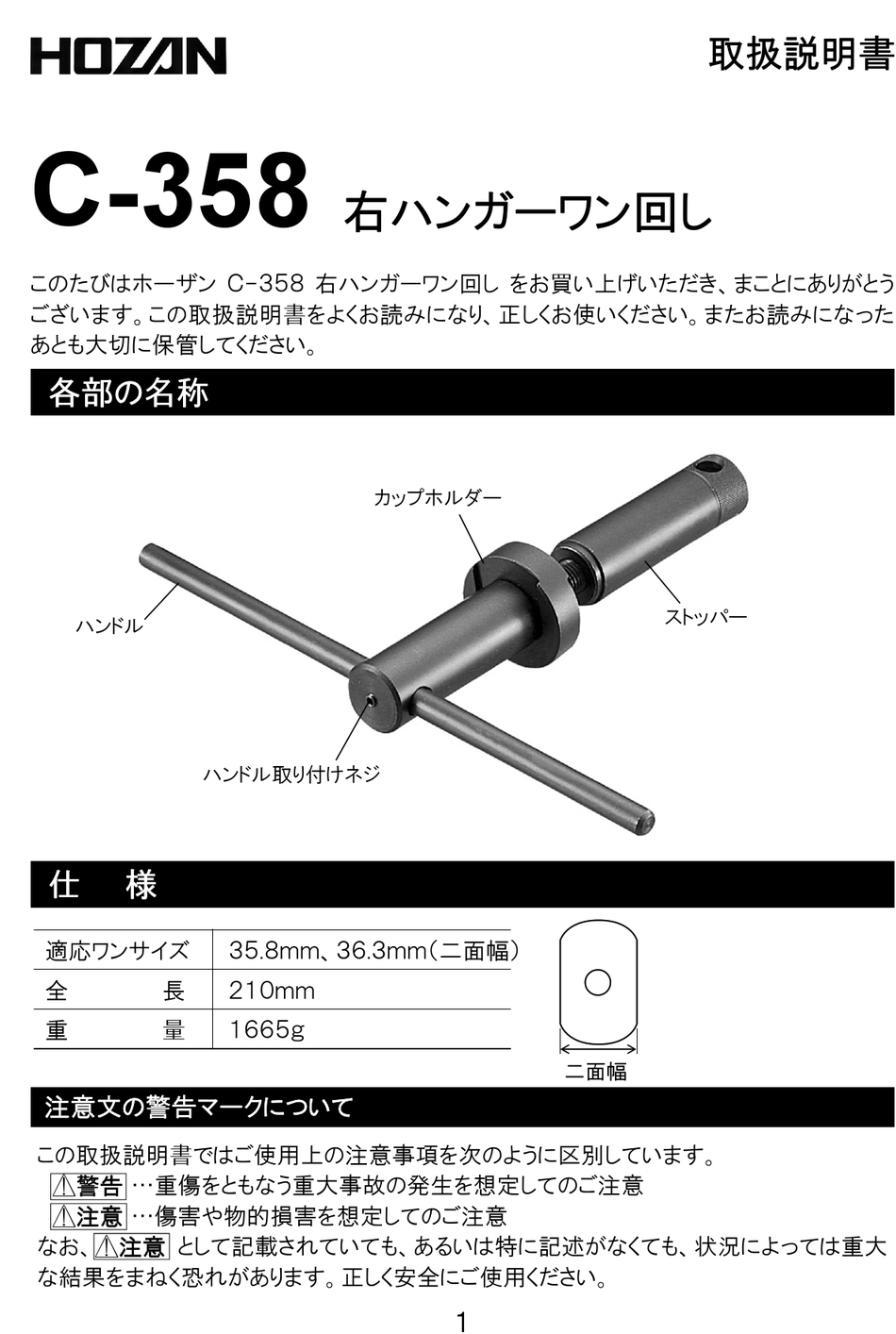

- Page 1 取扱説明書 C-358 右ハンガーワン回し このたびはホーザン Ｃ-３５８ 右ハンガーワン回し をお買い上げいただき、まことにありがとう ございます。この取扱説明書をよくお読みになり、正しくお使いください。またお読みになった あとも大切に保管してください。 各部の名称 カップホルダー ストッパー ハンドル ハンドル取り付けネジ 仕 様 適応ワンサイズ ３５.８ｍｍ、３６.３ｍｍ（二面幅） 全 長 ２１０ｍｍ 重 量 １６６５ｇ 二面幅 注意文の警告マークについて この取扱説明書ではご使用上の注意事項を次のように区別しています。 警告 …重傷をともなう重大事故の発生を想定してのご注意 注意 …傷害や物的損害を想定してのご注意 なお、注意 として記載されていても、あるいは特に記述がなくても、状況によっては重大 な結果をまねく恐れがあります。正しく安全にご使用ください。 １...
- Page 2 ご使用上の注意 本器は自転車用ボトムブラケット(カップ&コーンタイプ)の右ワンの取り付け、取り外しをする ための専用工具です。この目的以外には使用しないでください。 注意 １. 本器は左ワンが装着されていない状態でのみ使用できます。 ２. 改造はしないでください。 ３. 本器に割れ、欠け、摩耗、変形などが認められる場合は使用しないでください。 ４. 必ず右ワンのサイズに合ったカップホルダーをご使用ください。 ご使用の前に １ ハンドル取り付けネジを六角レンチ（３ｍｍ）を使用してゆるめます。 ２ 本器にハンドルを挿入し、ハンドル中央部に合わせてハンドル取り付けネジを締め込み 固定します。 ３ カップホルダーは裏返して３５.８／３６.３ｍｍの変更ができます。ご使用になる右ワンに 合わせて付け替えてください。 ご使用方法 ● 右ワンの取り付け １ 本器からストッパーを取り外します。 ２ ご使用になる右ワンのサイズにあったカップホルダーを装着し、右ワンを挿入してアタッチメ ントの溝に右ワンの平行部分を合わせます。そのあとストッパーで右ワンを軽く固定します。 ３ 右ワンを装着した本器を、フレームハンガーの右側から挿入し、ハンドルを回してフ レームに取り付けます。 注意 ● 右ワンをフレームハンガーに取り付ける際には、ネジ込み方向に注意してください。 ＪＩＳ規格の右ワンは逆ネジ(取り付けは反時計方向)、イタリアン規格は、正ネジです。 ● 本器は従来のハンガーワンスパナに比べ、２倍以上の締め付け強度があります。 そのため、ハンドルをパイプで延長するなど過度な力を加えると、右ワンやフレーム などを損傷する恐れがあります。 ●...
- Page 3 C-358 BOTTOM BRACKET FIXED CUP TOOL Thank you for purchasing the HOZAN C-358 BOTTOM BRACKET FIXED CUP TOOL. With proper care and handling, this fine instrument will provide years of trouble-free operation. Please read this entire instruction manual carefully before attempting to place this instrument in service.
- Page 4 Then thread the stop until it comes into contact with the fixed cup. ３ Insert the C-358 with fixed cup through the bottom bracket from right to left and turn the handle to secure it. Detach the stop. Caution Note screwing direction.
