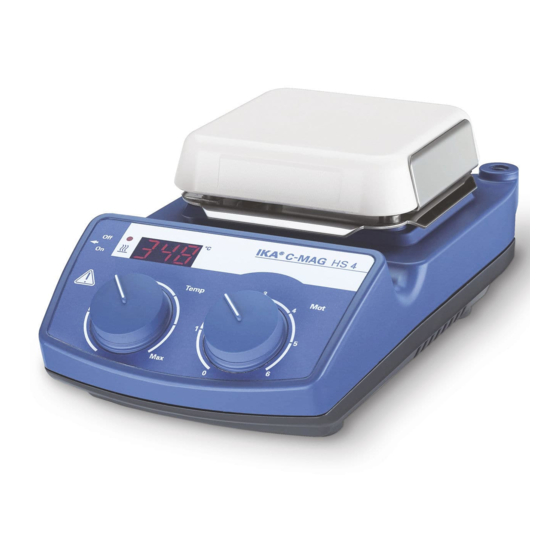

IKA C-MAG HS 4 Operating Instructions Manual
Hide thumbs
Also See for C-MAG HS 4:
- Operating instructions manual (80 pages) ,
- Manual (7 pages) ,
- Operating instructions manual (60 pages)
Subscribe to Our Youtube Channel
Related Manuals for IKA C-MAG HS 4
Summary of Contents for IKA C-MAG HS 4

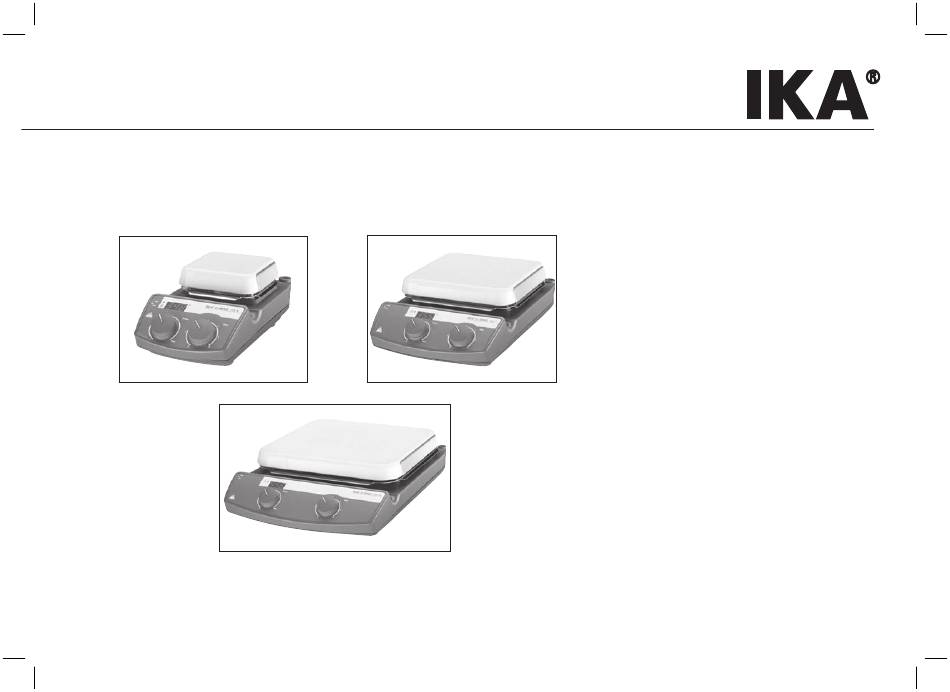

- Page 1 35 828 25 C-MAG HS 4 C-MAG HS 7 C-MAG HS 10 加热磁力搅拌器 C-MAG MS 4 C-MAG MS 7 C-MAG MS 10 磁力搅拌器 C-MAG HP 4 C-MAG HP 7 C-MAG HP 10 加热板 Operating instructions 使用说明 072010...
- Page 2 Item Designation 序号 名称 Main Switch 开关 LED, heating plate 加热指示灯 LED display, heating plate 加热温度显示 Rotary knob, heater 控温旋钮 Rotary knob, motor 调速旋钮 Threaded hole for stand 支杆螺孔 Mains socket 电源接口 Socket, contact thermometer 接触式温度计接口 072010...
-
Page 3: Table Of Contents
3582825_C-MAG_072010:35 828 25 7/12/2010 4:03 PM 页 3 - release any toxic or combustable gases. Contents • Set up the appliance in a spacious area on an even, stable, clean, non-slip, dry and fireproof surface. Page • The feet of the appliance must be clean and undamaged. •... -
Page 4: Unpack
3582825_C-MAG_112010:35 828 25 10/19/2011 9:59 AM Page 4 • A seperation from the line is made with the equipment only by Unpack pulling net and/or device plug. • Safe operation is only guaranteed with the accessories described • Unpack in the ”Accessories” chapter. - Please unpack the device carefully •... -
Page 5: Commissioning
3582825_C-MAG_072010:35 828 25 7/12/2010 4:03 PM 页 5 Commissioning MS 4 MS 7 MS 10 HS 4 HS 7 HS 10 HP 4 HP 7 HP 10 Put device switch (A) in the OFF position Commis- Plug in (G) mains cable sioning Once connected to the power supply the device is in “stand-by”... -
Page 6: Error Codes
The appliance is maintenance-free. Accessories Cleaning Stirring organs stirring bars: Ø 6 mm, lengts to 15mm Only use cleansing agents which have been recommended by IKA. Ø 8 mm, lengts to 50mm Ø10mm, lengt to 80mm Use to remove: Any other accessories Dyes... -
Page 7: Warranty
- Do not allow moisture to get into the appliance when cleaning - Wear protective gloves during cleaning the devices. - Before using another than the recommended method for clean- ing or decontamination, the user must ascertain with IKA that this method does not destroy the instrument. Spare parts order... -
Page 8: Technical Data
3582825_C-MAG_072010:35 828 25 11/19/2010 3:57 PM Page 8 Technical data Operating voltage 230 ±10% 120 ±10% 100 ±10% Nominal voltage 230 / 50Hz 120/ 60 Hz 100/ 60 Hz Design frequence 50/60 Input power max. at 230 and 120 VAC 1020 1005 1520... - Page 9 • 将仪器放置于平稳、清洁、防滑、干燥、防火的台面。 目录 • 仪器支脚必须清洁无损。 页码 • 操作仪器前，请将调速旋钮置于左侧起始位置并逐渐提高 安全说明 仪器转速。 开箱 • 出现下列状况时，请降低转速： 正确使用 - 由于转速过高导致所处理的介质溅出容器 调试 - 仪器运转不平稳 错误代码 - 容器在台面上发生移动 选配件 • 仪器所加热介质的着火点必须高于设定温度50ºC以上。 清洁维护 • 使用PTFE覆膜的磁力搅拌子请注意可能出现下列问题：温 保修 度高于300-400ºC时，碱或碱土金属熔融态或者溶液以及元 技术参数 素周期表的第二族及第三族的粉末会跟PTFE发生化学反应。 安全说明 常温下，只有金属单质氟、三氟化物和碱金属会侵蚀PTFE， 卤烷烃会使其膨胀。 个人防护 • 每次使用前请检查仪器和配件并确保无损，请勿使用损毁 • 操作仪器前请认真阅读使用说明并遵守安全操作规范。 的仪器和配件。...
- Page 10 仪器设备防护 - 使用说明书 • 输入电压必须与仪器铭牌上标示的电压一致。 正确使用 • 使用时，请勿使用外物盖住仪器，否则将会导致仪器过热。 • 确保仪器和配件免受挤压和碰撞。 • 使用 • 确保仪器放置间距合理，仪器之间、仪器距离四周墙壁以 - 仪器可用于搅拌/加热液体介质。 及仪器距离上方至少 100 mm。 • 使用领域 - 实验室 - 学校 - 药剂研究 - 大学 如果操作人员使用非 IKA 认可或生产的选配件或者违规操 作，我们将不对产生的后果负责。 > 100 mm > 100 mm • 避免对加热盘面突然急剧降温或者使灼热的盘面接触低温 的介质，否则，由于热应力的作用，陶瓷盘面可能破裂！...
- Page 11 调试 MS 4 MS 7 MS 10 HS 4 HS 7 HS 10 HP 4 HP 7 HP 10 将电源开关(A)置于关闭位置 连接电源线(G) 调试 接通电源，仪器进入待机模式 显示屏(C)右端指示灯闪烁 将电源开关(A)置于开启位置 搅拌 仪器关闭甚至断电后任何设定的数值将会被自动保存 使用右端调速旋钮(C)设定搅拌转速 将电源开关(A)置于开启位置 仪器关闭甚至断电后任何设定的数值将会被自动保存 使用控温旋钮(D)设定加热盘加热温度 加热 温度设定值显示在显示屏(C)上，热量传递至加热板，红色LED指示灯亮(B)起。 搅拌和待机模式，加热关闭后，当工作盘面温度超过50ºC，热警指示灯闪烁一 段时间 将电源开关(A)置于关闭位置，拔下温度计接口塞盖并连接温度计 接触式安全温度计符合DIN 12878等级2标准 连接外部 温度计 参考接触式电子温度计使用说明...
- Page 12 错误代码 选配件 仪器出现故障时，HS 和 HP 显示屏(C)上显示错误代码，此 Ø 6mm，长15mm 磁力搅拌子 时，请关闭仪器待其冷却。 Ø 8mm，长50mm Ø 10mm，长80mm 其他选配件 错误代码 故障原因 故障排除 RS 1 搅拌子套装 仪器内部温度过高 ·关闭仪器待其冷却 搅拌子移出棒 马达卡住 ·搅拌子不合适 H 16 V 支杆 ·降低介质粘度 H 16.1 延长支杆 ·机内有异物，需去除 H 38 固定支杆 安全回路故障 ·插上电源插头(G) H 44 夹头...
- Page 13 清洁维护 保修 本仪器无需特别维护。 根据 IKA 公司规定本机保修一年 (需提供购机发票)，若填写 并寄回保修卡所附客户问券，则保修期可延长至两年。保修 清洁 期内若有任何问题请联络您的供货商，您也可以将仪器附发 清洁维护仪器时，请断开电源。 票和故障说明直接发送至我们公司，经我方事先确认后运费 清洁时请用 IKA 公司认可的清洁液： 由贵方承担。 染料 异丙醇 保修不包括零件的自然磨损，也不适用于过失、不当操作或 建筑材料 含活性剂的水溶液/异丙醇 者未按操作说明书使用和维护引起的损坏。 化妆品 含活性剂的水溶液/异丙醇 食品 含活性剂的水溶液 燃油 含活性剂的水溶液 - 清洁时请确保仪器不要受潮。 - 清洁仪器时请佩戴防护手套。 零配件订购 订购零配件时，请注明： - 机器型号 - 厂家编码，见机器铭牌 - 零配件名称和编码...
- Page 14 技术参数 230 ± 10% 操作电压 120 ± 10% 100 ± 10% 频率 230 / 50Hz 120 / 60Hz 100 / 60Hz 50/60 额定频率 输入功率-230和120 V 1020 1005 1520 1505 100 V 1020 1005 1070 1055 待机模式下功耗 允许最大工作制 °C +5 - +40 允许环境温度...
- Page 16 ® Works Guangzhou 广州仪科实验室技术有限公司 广州经济技术开发区友谊路 173-175 号 广州 510730 中国 Tel. +86 20 8222-6771 Tel. +86 400-886-0358 Fax +86 20 8208-8373 info@ika.cn www.ika.com...
