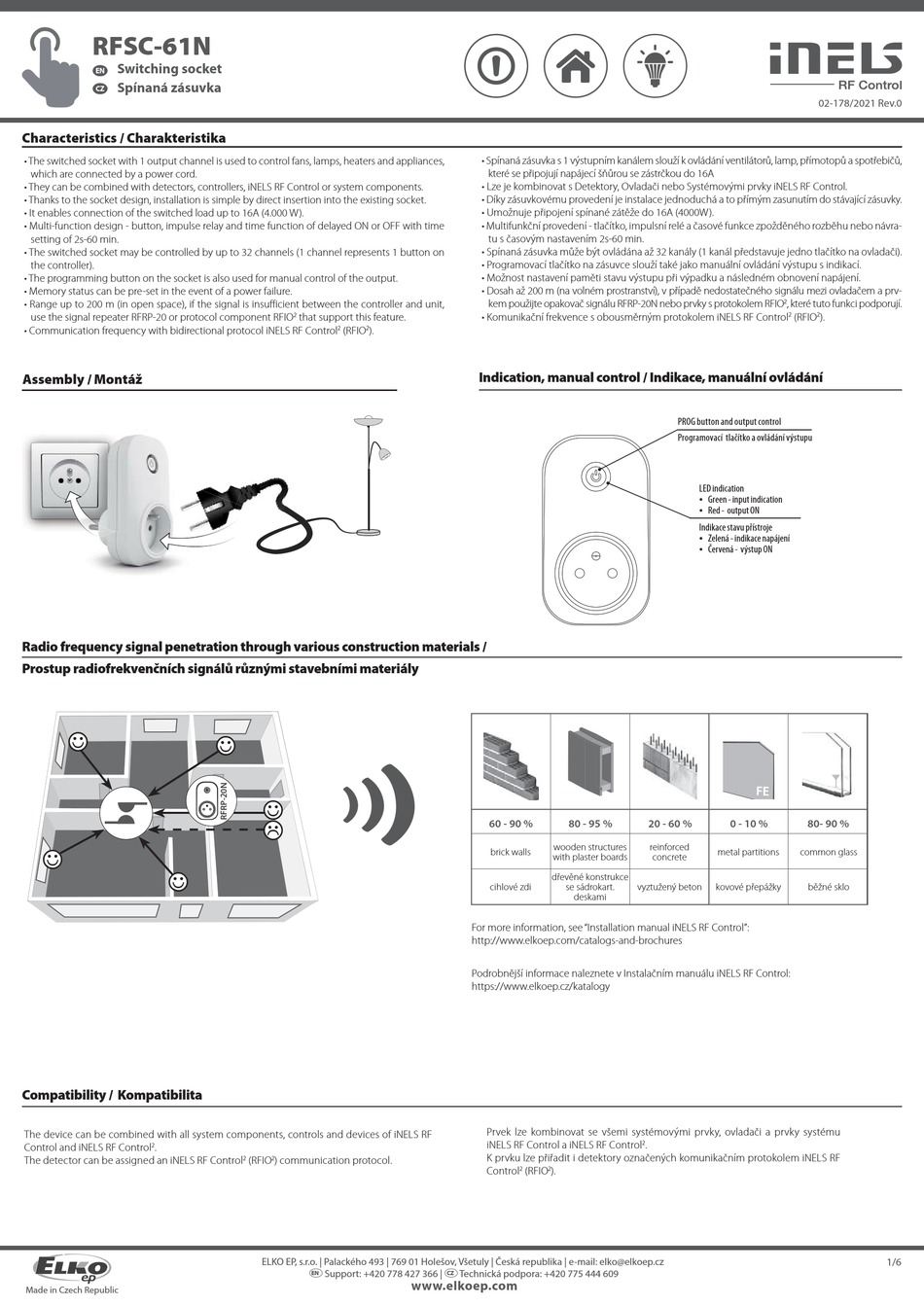

iNels RFSC-61N Quick Start Manual

RFSC-61N
Switching socket
EN
Spínaná zásuvka
CZ

Characteristics /

Charakteristika
• The switched socket with 1 output channel is used to control fans, lamps, heaters and appliances,
which are connected by a power cord.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• Thanks to the socket design, installation is simple by direct insertion into the existing socket.
• It enables connection of the switched load up to 16A (4.000 W).
• Multi-function design - button, impulse relay and time function of delayed ON or OFF with time
setting of 2s-60 min.
• The switched socket may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• The programming button on the socket is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Montáž

Radio frequency signal penetration through various construction materials /

Prostup radiofrekvenčních signálů různými stavebními materiály
☺
☺
☺

Compatibility /

Kompatibilita
The device can be combined with all system components, controls and devices of iNELS RF
2
Control and iNELS RF Control .
The detector can be assigned an iNELS RF Control
Made in Czech Republic
2
that support this feature.
2 (RFIO 2 ).
☺
☺
2 (RFIO 2 ) communication protocol.
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
• Spínaná zásuvka s 1 výstupním kanálem slouží k ovládání ventilátorů, lamp, přímotopů a spotřebičů,
které se připojují napájecí šňůrou se zástrčkou do 16A
• Lze je kombinovat s Detektory, Ovladači nebo Systémovými prvky iNELS RF Control.
• Díky zásuvkovému provedení je instalace jednoduchá a to přímým zasunutím do stávající zásuvky.
• Umožnuje připojení spínané zátěže do 16A (4000W).
• Multifunkční provedení - tlačítko, impulsní relé a časové funkce zpožděného rozběhu nebo návra-
tu s časovým nastavením 2s-60 min.
• Spínaná zásuvka může být ovládána až 32 kanály (1 kanál představuje jedno tlačítko na ovladači).
• Programovací tlačítko na zásuvce slouží také jako manuální ovládání výstupu s indikací.
• Možnost nastavení paměti stavu výstupu při výpadku a následném obnovení napájení.
• Dosah až 200 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prv-
kem použijte opakovač signálu RFRP-20N nebo prvky s protokolem RFIO
• Komunikační frekvence s obousměrným protokolem iNELS RF Control
Indication, manual control /
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
dřevěné konstrukce
cihlové zdi se sádrokart.
deskami
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Podrobnější informace naleznete v Instalačním manuálu iNELS RF Control:
https://www.elkoep.cz/katalogy
Prvek lze kombinovat se všemi systémovými prvky, ovladači a prvky systému
iNELS RF Control a iNELS RF Control
K prvku lze přiřadit i detektory označených komunikačním protokolem iNELS RF
Control 2 (RFIO 2 ).
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
2 , které tuto funkci podporují.
2 (RFIO
Indikace, manuální ovládání
PROG button and output control
Programovací tlačítko a ovládání výstupu
LED indication
• Green - input indication
• Red - output ON
Indikace stavu přístroje
• Zelená - indikace napájení
• Červená - výstup ON
20 - 60 % 0 - 10 % 80- 90 %
reinforced
metal partitions common glass
concrete
vyztužený beton kovové přepážky běžné sklo
2 .
02-178/2021 Rev.0
2 ).
1/6
