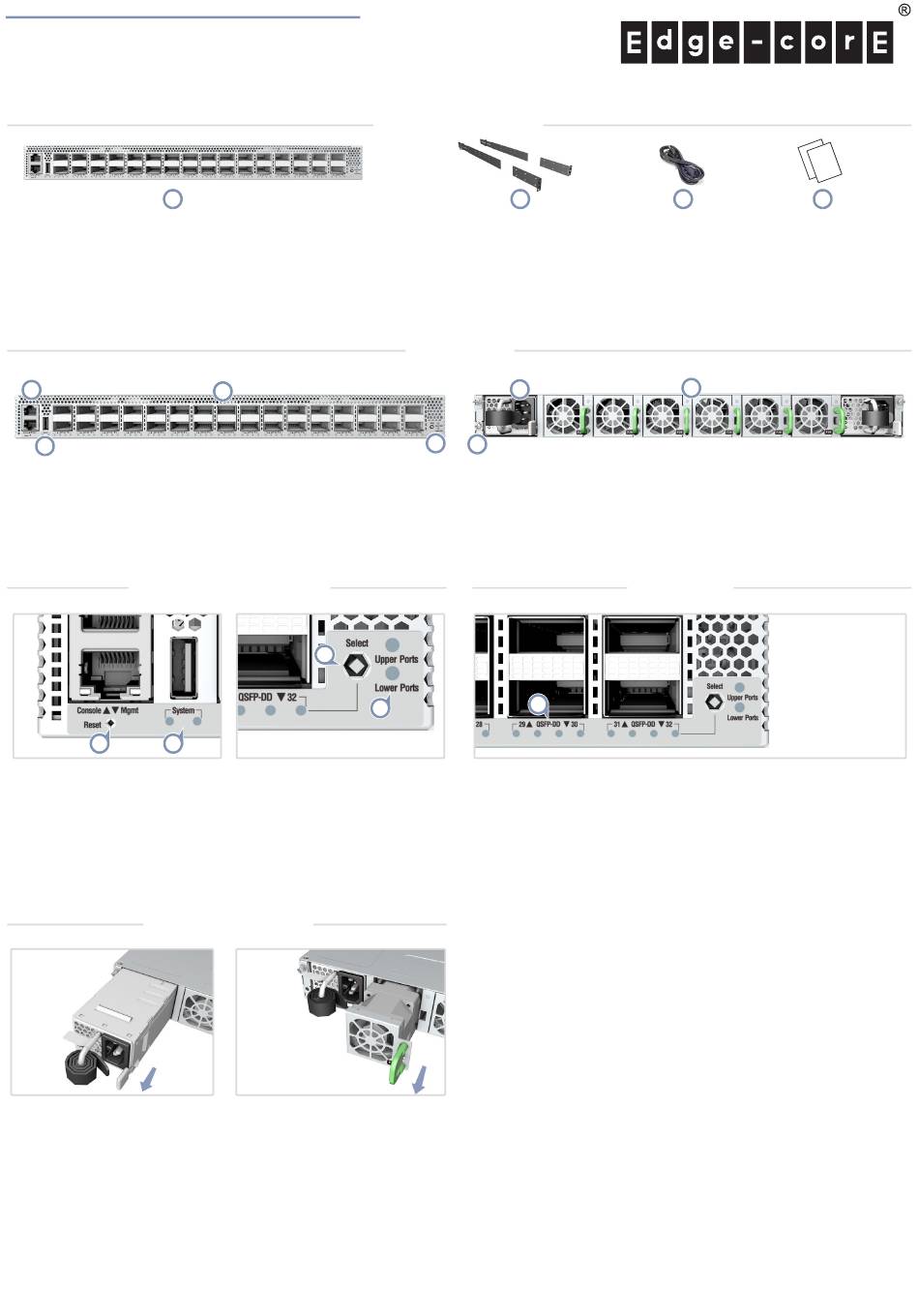

Quick Start Guide

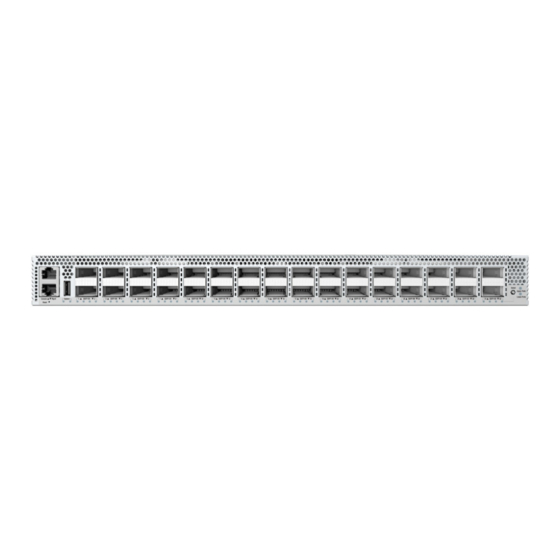

32-Port 400G Ethernet Switch
AS9516-32D
1
1.
AS9516-32D switch
2.
Rack mounting kit—2 front-post brackets, 2 rear-post brackets,
1 left and 1 right rear-post brackets ears, 20 screws, and 2 ear-
locking screws
1
2
1.
Management ports: 1000BASE-T RJ-45, RJ-45 Console, USB
2.
System LEDs
3.
32 x 400G QSFP-DD ports
4.
Port LED select button and status LEDs
System LEDs/Buttons
System (Left): Green (system OK), Amber (system fault)
System (Right): Flashing Amber (switch locator)
Reset Button
Port Select Button: Selects LED display for upper or lower ports
Upper/Lower Ports: Green (selected)
FRU Replacement
PSU Replacement
1.
Remove the power cord.
2.
Press the release latch and
remove the PSU.
3.
Install replacement PSU with
matching airflow direction.
*150200002401A_R01*
Package Contents
3
Fan Tray Replacement
1.
Press the handle release
latch.
2.
Remove fan tray from the
chassis.
3.
Install replacement fan with
matching airflow direction.
2
3.
Power cord (x2)—either Japan, US, Continental Europe, UK or
China
4.
Documentation—Quick Start Guide (this document) and Safety
and Regulatory Information
Overview
6
4
5
5.
Grounding screw
6.
2 x AC PSUs
7.
6 x fan trays
QSFP-DD LEDs
400G: 1 LED Blue
200G Breakout: 1 LED White, 1-2
LEDs Green
100G Breakout: 1-4 LEDs Green
50G Breakout: 1 LED Cyan
– 1 –
www.edge-core.com
3
7
Port LEDs
RJ-45 Mgmt LEDs
Left: Green (link)
Right: Green (activity)
E082020-CS-R01
150200002401A
4
Advertisement
Related Manuals for Edge-Core AS9516-32D
Summary of Contents for Edge-Core AS9516-32D
- Page 1 32-Port 400G Ethernet Switch www.edge-core.com AS9516-32D Package Contents AS9516-32D switch Power cord (x2)—either Japan, US, Continental Europe, UK or China Rack mounting kit—2 front-post brackets, 2 rear-post brackets, 1 left and 1 right rear-post brackets ears, 20 screws, and 2 ear- Documentation—Quick Start Guide (this document) and Safety...
-
Page 2: Installation
The switch has the Open Network Install Environment (ONIE) software installer preloaded on the switch, but no switch software image. Information about compatible switch software www.edge-core.com can be found at Note: The drawings in this document are for illustration only 3. -
Page 3: Connect Power
Quick Start Guide Make Management Connections Caution: The chassis ground connection must not be removed unless all supply connections have been disconnected. Attention: Le raccordement à la terre ne doit pas être retiré sauf si toutes les connexions d’alimentation ont été débranchées. - Page 4 快速入门指南 32 端口 400G 以太网交换机 www.edge-core.com AS9516-32D 包装清单 AS9516-32D 交换机 电源线 （x2） - 日本、美国、欧洲大陆、英国或中国制式 快速入门指南 安全和管制信息 机架安装套件 – 2 个前柱支架、 2 个后柱支架、 1 个左侧和 1 文档 — （本文档）以及 个右后侧支柱支架托、 20 个螺钉和 2 个托架锁紧螺钉 概述 管理端口：1000BASE-T RJ-45, RJ-45 控制台 , USB 接地螺丝...
- Page 5 使用未经许可的附件而造成的任何损坏，将不予保修。 小心：如果换上类型不正确的电池会有爆炸危险。按照 制造商的说明报废用过的电池。 小心：本交换机的机箱中安装有插入式电源 (PSU) 和风 扇架模块。确保所有安装的模块气流方向匹配 （从前到 后或从后到前） 。 注释：本交换机上已预装了 Open Network Install Environment (ONIE) 软件安装程序，但没有交换机软件 映像。在以下网站可以找到有关兼容交换机软件的信 3. 锁定后柱支架 息： 。 www.edge-core.com 使用附带的螺丝锁定后柱支架的位置。 注释：本文档中的图样仅供参考，与不并特定型号匹 配。 将交换机接地 安装交换机 小心：此设备必须安装在电信机房或服务器机房。 确认机架接地 确保要安装交换机的机架已正确接地，并且符合 ETSI ETS 300 253 规范。确认到机架上接地点的电力连接良好 （未经过油漆或绝缘表 面处理） 。 安装接地线...
- Page 6 快速入门指南 连接电源 硬件规格 交换机机箱 尺寸 ( 宽 x 深 x 高 ) 440 x 509 x 44 mm (17.32 x 20.04 x 1.73 英寸 ) 11.35 kg (25.02 lb) 重量 温度 工作时：0° C 到 40° C （32° F 到 104° F） 存放时：-40°...
- Page 7 快 速 入 門 指 南 32 埠 400G 乙太網路交換器 www.edge-core.com AS9516-32D 包裝內容物 AS9516-32D 交換器 電源線 (x2)— 日本、美國、歐洲大陸、英國或中國 快速入門指南 安全及法規資訊 機櫃安裝套件 —2 個前柱托架、2 個後柱托架、1 個左側及 1 文件－ （本文件）及 個右側後柱托架固定片、20 個螺絲和 2 個固定片鎖定螺絲 簡介 管理埠：1000BASE-T RJ-45，RJ-45 控制埠，USB 連接埠 LED 選擇按鈕及狀態 LED 接地螺絲...
- Page 8 快速入門指南 安裝 警告： 為確保安全且可靠的安裝，請使用裝置隨附的配件 與螺絲。使用其他來源的配件與螺絲可能導致配件損壞。 使用未經許可配件所造成之損壞，不在保固範圍內。 注意：若更換為不正確形式之電池時，可能會發生爆 炸。應根據製造商的指示棄置用過之電池。 注意：交換器包含有安裝在底座上之插入式電源供應器 （ PSU）及風扇托盤模組。確認所有已安裝模組的氣流 方向一致 （前至後或後至前） 。 注釋：交換器上有預載入的開放網路安裝環境 （ONIE）軟體安裝程式，但沒有交換器軟體映像檔。關 於相容交換器軟體的資訊，可上此網站： www.edge- 3. 鎖住後柱托架 。 core.com 使用內附的螺絲固定後柱托架的位置。 注釋：本文件中的示意圖僅供參考，可能與特定型號有 所差異。 將交換器接地 安裝交換器 注意：本設備請安裝於通訊機房或伺服器機房。 確認機架接地 確認安裝交換器之機櫃已正確接地，且符合 ETSI ETS 300 253。確 認與機櫃接地點間有良好的電氣連接性 （無油漆或絕緣表面處 理） 。 安裝接地線 將接線片 （未提供）附接到 #14 AWG 最小接地導線 （未提供） ， 並將其連接到交換器後面板上的接地點。接下來，將接地線另一端...
- Page 9 快速入門指南 連接電源 硬體規格 交換器機箱 尺寸（寬 x 深 x 高） 440 x 509 x 44 mm (17.32 x 20.04 x 1.73 吋 ) 重量 11.35 公斤 (25.02 磅 ) 溫度 操作：0° C 至 40° C （32° F 至 104° F） 儲存：-40° C 至 70° C （-40° F 至 158° F） 濕度...
- Page 10 32 포트 400G 이더넷 스위치 AS9516-32D www.edge-core.com 포장 내용물 AS9516-32D 스위치 전원 코드 (2 개 )— 일본 , 미국 , 유럽 대륙 , 영국 또는 중국 빠른 시작 설명서 안전 및 규정 정보 랙 마운팅 키트 — 앞 포스트 브라켓 2 개 , 뒤 포스트 브라켓...
- Page 11 포함된 나사를 사용하여 뒤 포스트 브라켓 위치를 잠그십시오 . Environment(ONIE) 소프트웨어 설치 프로그램이 사전 로드되어 있으나 , 스위치 소프트웨어 이미지는 없습니다 . 호환 가능한 스위치 소프트웨어에 대한 자세한 내용은 www.edge-core.com 을 참조하십시오 . 스위치 접지하기 참고 : 이 문서에서 도면은 예시용으로만 제공되며...
- Page 12 빠른 시작 설명서 전원 연결하기 하드웨어 규격 스위치 섀시 크기 (WxDxH) 440 x 509 x 44mm(17.32 x 20.04 x 1.73 인치 ) 중량 11.35kg(25.02 파운드 ) 온도 작동 : 0° C ~ 40° C (32° F ~ 104° F) 보관 : -40° C ~ 70° C (-40° F ~ 158° F) 습도...
- Page 13 מדריך הפעלה מ ק ו צ ר חיבורים עם 400G מתג אתרנט מהיר www.edge-core.com AS9516-32D תוכן האריזה ( – יפן, ארה"ב, אירופה, בריטניה או סין ) כבל חשמל AS9516-32D מתג מידע על בטיחות ורגולציה )מסמך זה( וכן מדריך הפעלה מקוצר...
- Page 14 המתג כולל תוכנה טעונה מראש לסביבת התקנה לרשת :הערה ( אך לא כולל תמונה של תוכנת המתג. ניתן למצוא ONIE ) פתוחה www.edge-core.com מידע על תוכנת מתג תואמת בכתובת :הערה השרטוטים שבמסמך זה נועדו להמחשה בלבד ועשויים שלא .להיות זהים לדגם שברשותך...
- Page 15 מדריך הפעלה מקוצר יש ליצור חיבורי ניהול חבר לחשמל RJ-45 Console חיבור :יש לחבר את כבל הקונסולה המצורף ולאחר מכן להגדיר את החיבור הטורי סיביות נתונים ללא ,תווים, ללא זוגיות, סיבית עצירה אחת 115200bps .בקרת זרימה .יש להתקין שני ספקי כוח ולחברם למקור חשמל בזרם חליפין 10/100/1000M RJ-45 חיבור...
