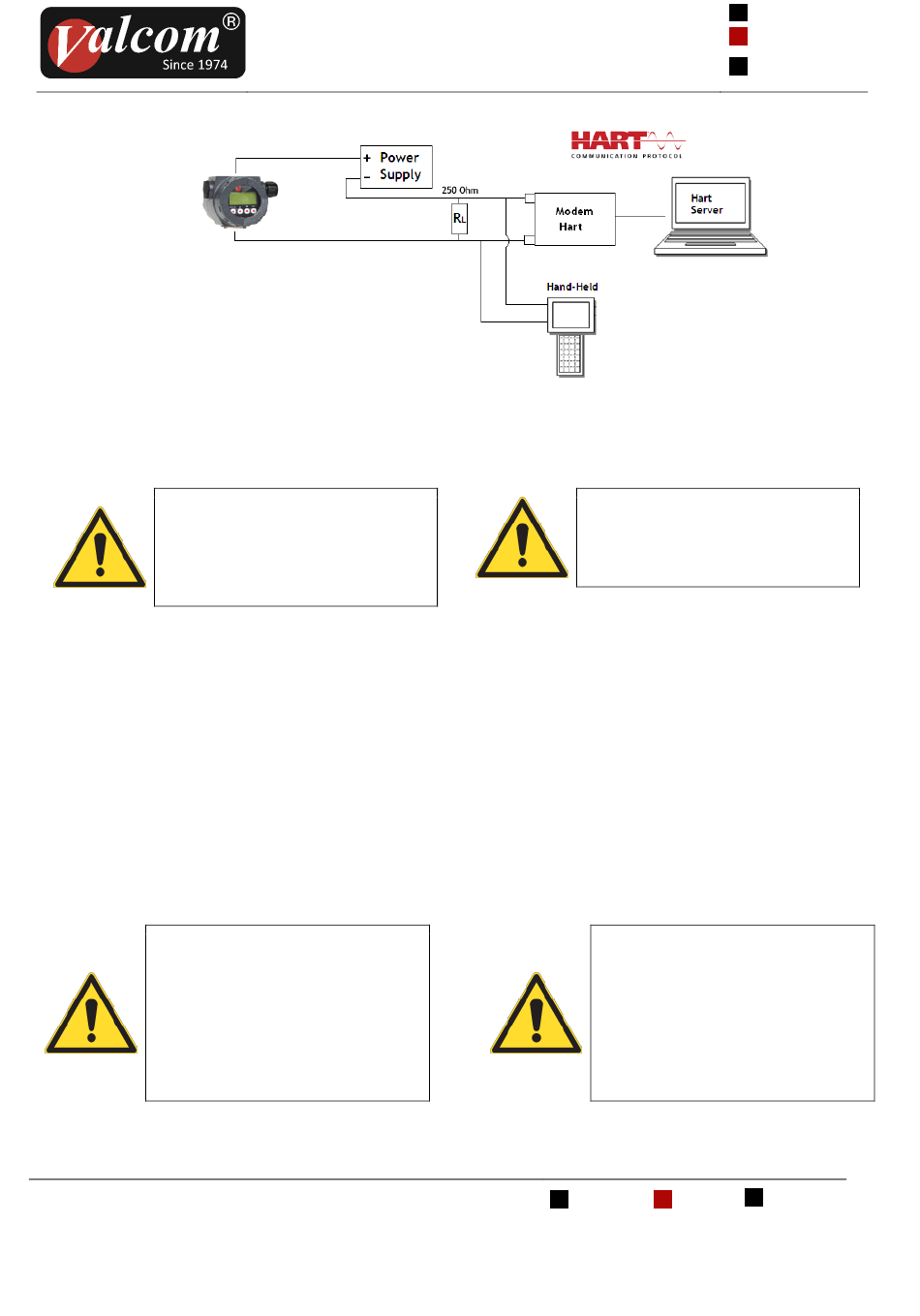

Figura / Figure 7: Collegamento modem Hart® al loop 4-20 mA dello strumento (senza barriera) /

Messa a terra

A
TTENZIONE
Il collegamento
obbligatorio per evitare danni a
persone e malfunzionamenti dello
strumento.
Caso 1: Installazione dello strumento in un impianto
sprovvisto di messa a terra.
Nel caso in cui l'impianto sia sprovvisto di messa a
terra, è necessario
all'apposita morsettiera attraverso il cavo che porta il
segnale e l'alimentazione (Vedi pagina 8).
Caso 2: Installazione dello strumento in un impianto
provvisto di messa a terra.
Accertarsi che la messa a terra (GND) dell'impianto
abbia la minore resistenza possibile.
È possibile aggiungere un ulteriore cavo di terra con
sezione non inferiore a 4 mm
collegamento.
A
TTENZIONE
Nel caso rappresentato in Figura /
Figure
terra potrebbe scorrere anche la
corrente
strumenti qualora la messa a terra
dell'impianto (GND) non fosse stata
realizzata in maniera ottimale.
