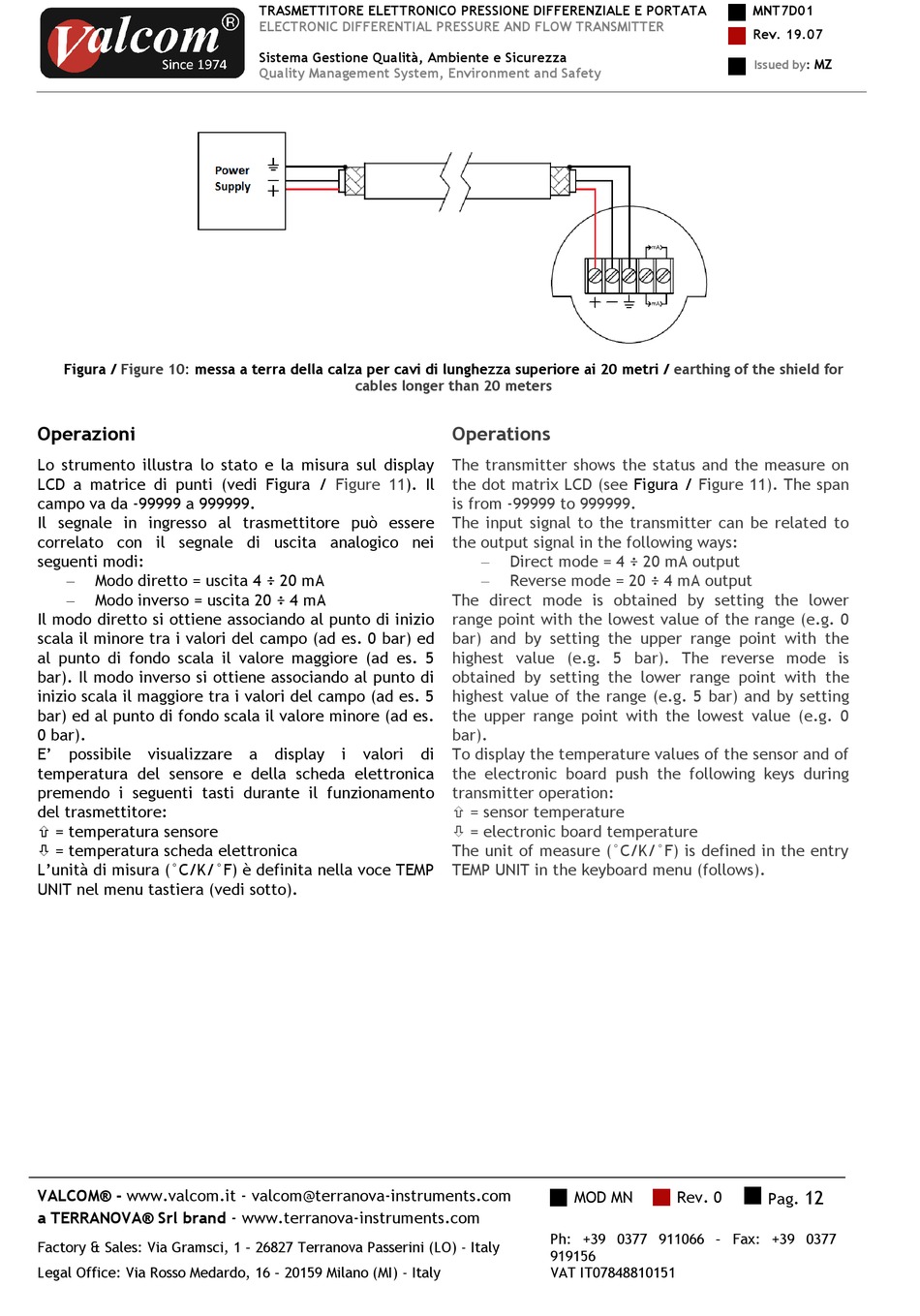

Figura / Figure 10: messa a terra della calza per cavi di lunghezza superiore ai 20 metri /

Operazioni

Lo strumento illustra lo stato e la misura sul display
LCD a matrice di punti (vedi Figura /
campo va da -99999 a 999999.
Il segnale in ingresso al trasmettitore può essere
correlato con il segnale di uscita analogico nei
seguenti modi:

Modo diretto = uscita 4 ÷ 20 mA

Modo inverso = uscita 20 ÷ 4 mA
Il modo diretto si ottiene associando al punto di inizio
scala il minore tra i valori del campo (ad es. 0 bar) ed
al punto di fondo scala il valore maggiore (ad es. 5
bar). Il modo inverso si ottiene associando al punto di
inizio scala il maggiore tra i valori del campo (ad es. 5
bar) ed al punto di fondo scala il valore minore (ad es.
0 bar).
E' possibile visualizzare
temperatura del sensore e della scheda elettronica
premendo i seguenti tasti durante il funzionamento
del trasmettitore:
 = temperatura sensore
 = temperatura scheda elettronica
L'unità di misura (°C/K/°F) è definita nella voce TEMP
UNIT nel menu tastiera (vedi sotto).
