Operazioni

Lo strumento illustra lo stato e la misura sul display
LCD a matrice di punti (vedi figura 13). Il campo va
da -99999 a 999999.
Il segnale in ingresso al trasmettitore può essere
correlato con il segnale di uscita analogico nei
seguenti modi:
- Modo diretto = uscita 4÷20mA
- Modo inverso = uscita 20÷4mA
Il modo diretto si ottiene associando al punto di
inizio scala il minore tra i valori del campo (ad es.
0%CS) ed al punto di fondo scala il valore maggiore
(ad es. 5%CS). Il modo inverso si ottiene associando
al punto di inizio scala il maggiore tra i valori del
campo (ad es. 5%CS) ed al punto di fondo scala il
valore minore (ad es. 0%CS).
E' possibile visualizzare a display i valori di
temperatura del sensore e della scheda elettronica
premendo i seguenti tasti durante il funzionamento
del trasmettitore:
 = temperatura sensore
 = temperatura scheda elettronica
L'unità di misura (°C/K/°F) è definita nella voce
TEMP UNIT nel menu tastiera (vedi sotto).
Bargraph / % campo
Bargraph / % span
Ingresso menu
Menu entering
Visualizzazione T sensore
Sensor T display
VALCOM® - www.valcom.it - valcom@terranova-instruments.com
a TERRANOVA® Srl brand - www.terranova-instruments.com
Factory & Sales: Via Gramsci, 1 – 26827 Terranova Passerini (LO) - Italy
Legal Office: Via Rosso Medardo, 16 – 20159 Milano (MI) - Italy
TRASMETTITORE ELETTRONICO DI CONSISTENZA SMART
ELECTRONIC CONSISTENCY TRANSMITTER SMART
Sistema Gestione Qualità, Ambiente e Sicurezza
Quality Management System, Environment and Safety
▁▂▃
Attuale profilo selezionato
Actual Profile

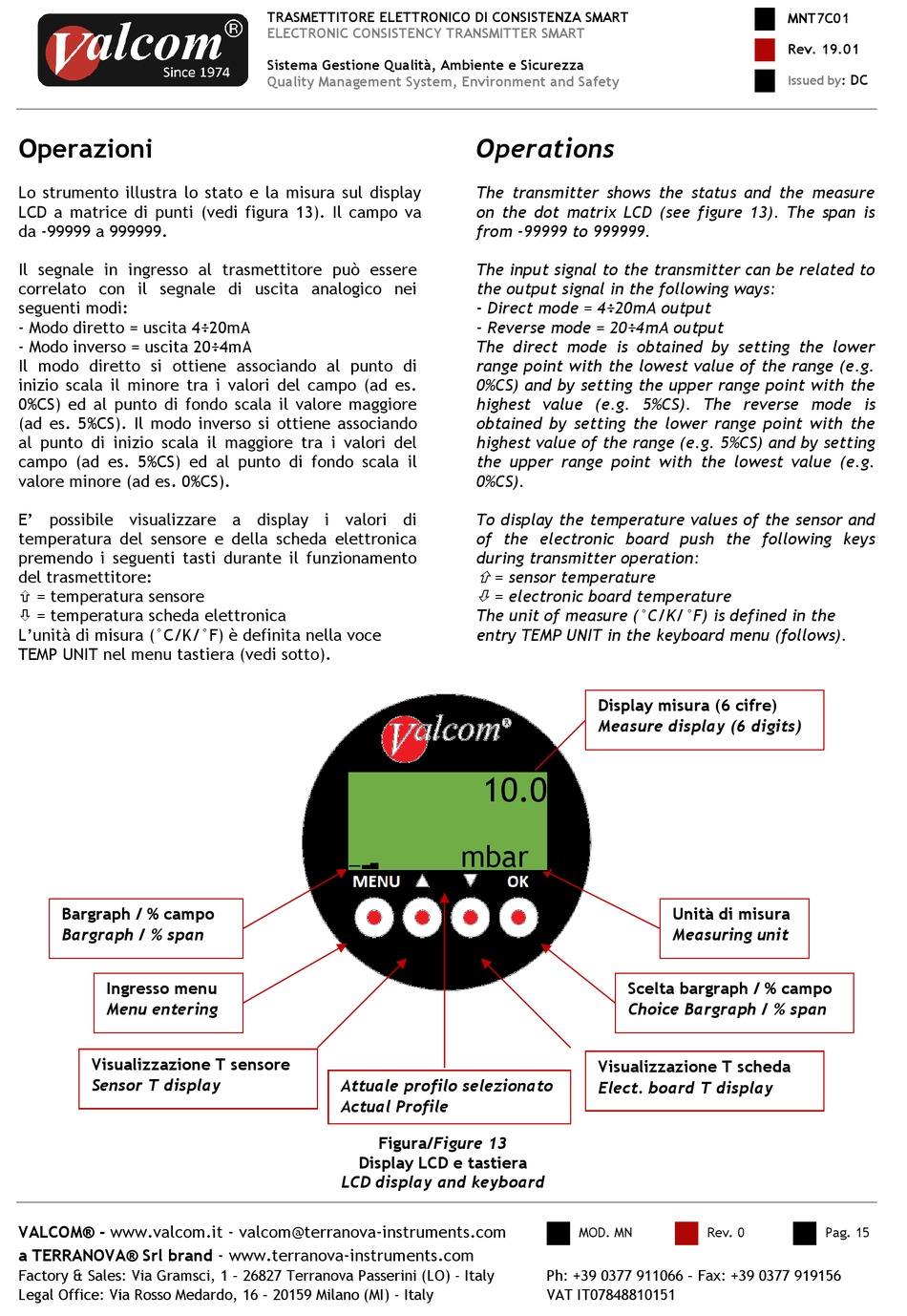

Figura/Figure 13
