Macurco CM6-FCK User Instructions

Carbon monoxide detector, controller and transducer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

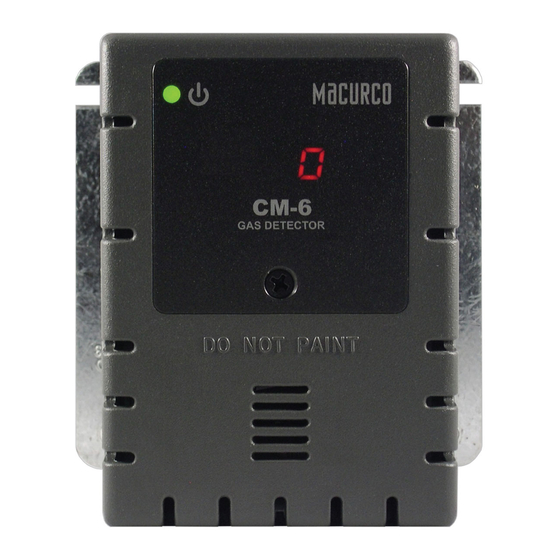

Macurco
CM-6
™
Carbon Monoxide Detector, Controller and Transducer
User Instructions
Important: Keep these User Instructions for reference

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CM6-FCK and is the answer not in the manual?

Questions and answers

Related Manuals for Macurco CM6-FCK

Summary of Contents for Macurco CM6-FCK

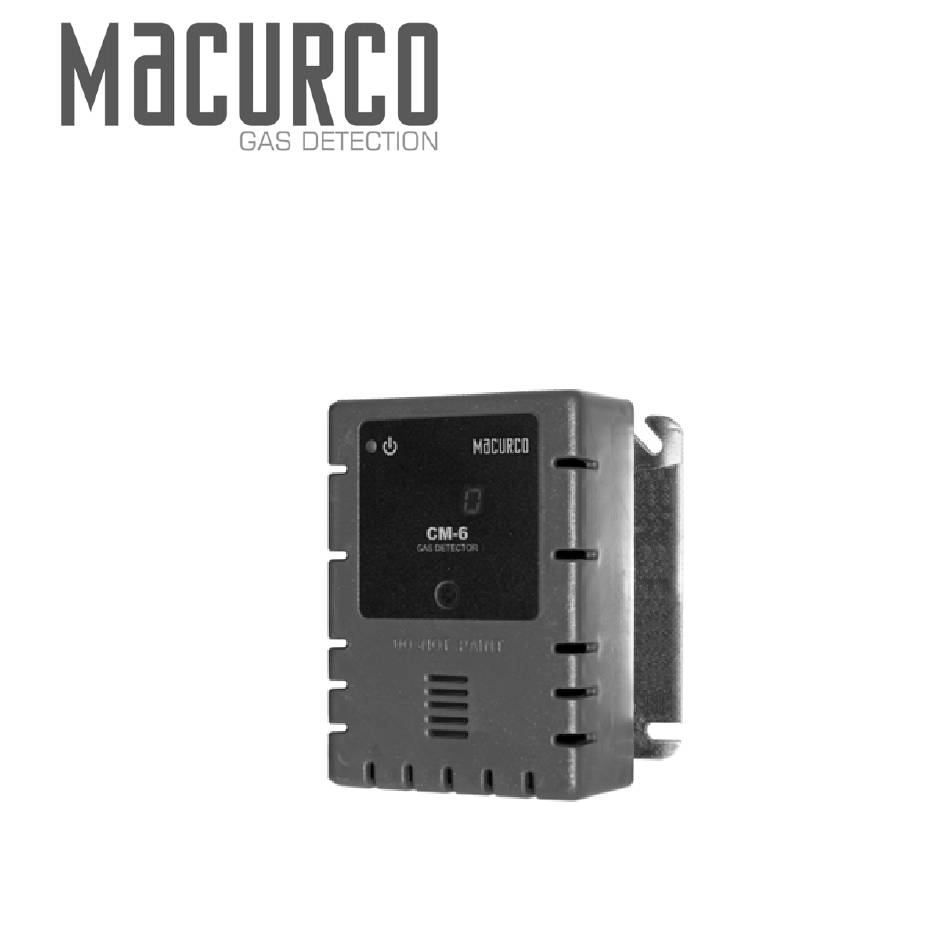

  • Page 1 Macurco CM-6 ™ Carbon Monoxide Detector, Controller and Transducer User Instructions Important: Keep these User Instructions for reference...

  • Page 3: Table Of Contents

    Trouble Fan Setting 4-20mA Output setting On Board Diagnostics Sensor Poisons MAINTENANCE End-of-Life Signal Sensor Life Reset Cleaning Testing Operation Test Manual Operation Test Carbon Monoxide Gas Test Aerosol Carbon Monoxide Test Field Calibration Procedure MACURCO GAS DETECTION PRODUCTS WARRANTY...

  • Page 4: General Safety Information

    Intended Use The Macurco CM-6 is a low voltage, dual relay Carbon Monoxide (CO) detector, controller and transducer. The CM-6 has selectable 4-20 mA output, buzzer and digital display options. It is an electronic detection system used to measure the concentration of Carbon Monoxide and provide feedback and automatic exhaust fan control to help reduce CO concentrations in parking garages, maintenance facilities or other commercial applications.

  • Page 5: Use Instructions And Limitations

    The CM-6 meets the requirements of the Uniform Building Code for enclosed garages and meets OSHA standards for CO exposure. CM-6 can be used stand alone, with the Macurco DVP-120 Detection and Ventilation Control Panel, other 12 VAC or 24 VDC fire/security panels or building automation systems.

  • Page 6: Features

    Features  ETL LISTED Certified to CAN/CSA Std. C22.2 No 61010-1 Conforms to UL Std. 61010-1  Low level meter capable of displaying from 0-200 ppm of CO  The CM-6 meets the Uniform Building Code for enclosed garages and meets OSHA standards for CO exposure ...

  • Page 7: Installation And Operating Instructions

    INSTALLATION AND OPERATING INSTRUCTIONS The following instructions are intended to serve as a guideline for the use of the Macurco CM-6 Carbon Monoxide Detector. It is not to be considered all-inclusive, nor is it intended to replace the policy and procedures for each facility. If you have any doubts about the applicability of the equipment to your situation, consult an industrial hygienist or call Technical Service at 1-877-367-7891.
  • Page 8 The dry contact, SPDT fan relay has three terminals. The common (COM.), normally open (N.O.) and the normally closed (N.C.) contact. The fan relay can switch up to 5.0 A up to 240 VAC. See OPERATION section of these User Instructions for details on relay settings.

  • Page 11: Power Up

    In this application (above) the Fan or primary relay is used as a low level alarm relay. The Alarm or secondary relay is used as a supervisory relay when utilized in the normally closed configuration. The CM-6 monitors all critical functions of the unit through software diagnostics that continually test and verify its operations.

  • Page 12: Operation

    Operation With the display function turned “On”, the CM-6 will show the current concentration of CO ppm or “0” (zero) in clean air. When the CO concentration reaches the Fan Relay setting (35 ppm, for example) the display will flash back and forth between “FAn” and “35”.
  • Page 13 Selecting Default Configuration – “dEF” To select the Default Configuration, in normal mode, push the Next button to get to “Con” or the Configuration menu. Then push the Enter button to enter the Con menu. The first selection is the “dEF” or Default setting. Push Enter. If it is already in Default configuration, there will be no action.
  • Page 14 Selecting Alarm Relay Setting – “ArS” To select the Alarm Relay Setting, in normal mode, push the Next button to get to “Con” or the Configuration menu. Then push the Enter button to enter the Con menu. The fifth selection is the “ArS” or Alarm Relay Setting. Push Next three times to get to “ArS” then Enter.
  • Page 15 Selecting Trouble Fan Setting Option – “tFS” To select the Trouble Fan Setting Option, in normal mode, push the Next button to get to “Con” or the Configuration menu. Then push the Enter button to enter the Con menu. The eleventh selection is the “tFS” or Trouble Fan Setting Option. Push Next ten times to get to “tFS”...

  • Page 16: Sensor Poisons

    The detector’s performance should be tested regularly by using gas as detailed in the Testing and Field Calibration sections. All maintenance and repair of products manufactured by Macurco are to be performed at the appropriate Macurco manufacturing facility. Macurco does not sanction any third-party repair facilities.

  • Page 17: Cleaning

    Check that the green CM-6 status indicator LED light is illuminated continuously. If not, do not proceed with the tests. If the unit is in error mode contact your local representative or Macurco technical service representative for information on resolving the problem.

  • Page 18: Manual Operation Test

    3. Observe the LED light on the front of the CM-6. 4. If the light is solid green proceed to step 6. 5. If the green status indicator LED light is off or flashing, refer to the General section above. 6.

  • Page 19: Carbon Monoxide Gas Test

     Do not cover or obstruct display or visual alarm cover.  Ensure sensor inlets are unobstructed and is free of debris General A Field Calibration Kit, CM6-FCK, is needed to complete a CO gas test. These are available through local distribution or from Macurco. Contents of the FCK ...
  • Page 20 Turn on the regulator to start the gas flow and wait with the gas applied continuously. With the display function turned “On”, the CM-6 will show the current concentration of CO or “0” (zero) in clean air. When the CO concentration reaches the Fan Relay setting (35 ppm, for example) the display will flash back and forth between “FAn” and “35”.

  • Page 21: Aerosol Carbon Monoxide Test

    With the display function turned “On” and the CO concentration reaching the Alarm Relay setting, (200 ppm, for example) the display will flash back and forth between “ALr” and “200”. The buzzer will sound indicating “Alarm” if the buzzer is turned “On”. With the display function turned off the display does not show the CO concentration, but will show “ALr”...

  • Page 22: Field Calibration Procedure

    Check that the CM-6 status indicator light is illuminated, Green continuously. If not, do not proceed with tests. See CM-6 Onboard Diagnostics section. The display option should be set to “On” and reading 0 ppm in clean air. With the CM-6 cover on, aim the nozzle of the aerosol can into the sensor grate area (under DO NOT PAINT) and press for 2 to 3 seconds.
  • Page 24 MACURCO FIXED GAS DETECTION PRODUCTS LIMITED WARRANTY Macurco warrants the CM-6 gas detector will be free from defective materials and workmanship for a period of two (2) years from date of manufacture (indicated on the inside cover of the CM-6), provided it is maintained and used in accordance with Macurco instructions and/or recommendations.
  • Page 25 Macurco CM-6 ™ Detector de monóxido de carbono, controlador y transductor Instrucciones para el usuario Importante: Conserve estas instrucciones como referencia...
  • Page 27 Reinicio de la vida útil del sensor Limpieza Pruebas Prueba de funcionamiento Prueba de funcionamiento manual Prueba de gas monóxido de carbono Prueba de monóxido de carbono en aerosol Procedimiento de calibración en campo GARANTÍA DE LOS PRODUCTOS DE DETECCIÓN DE GASES, MACURCO...

  • Page 28: Información General De Seguridad

    Uso previsto El CM-6 de Macurco es un detector de monóxido de carbono (CO), controlador y transductor con doble relevador y de bajo voltaje. El CM-6 tiene opciones de salida de 4-20 mA, alarma sonora y pantalla digital. Es un sistema de detección electrónica que se utiliza para medir la concentración de monóxido de carbono y proporcionar realimentación y control automático del ventilador de extracción para...

  • Page 29: Instrucciones Y Limitaciones De Uso

    Código Uniforme de Construcción para estacionamientos cerrados y cumple las normas de la OSHA con respecto a la exposición al CO. El CM-6 puede utilizarse de manera independiente, con el Panel de Control de Ventilación y Detección DVP-120 de Macurco, con otros paneles contra incendio y de seguridad de 12 VAC o de 24 VDC, o con sistema inmóticos.

  • Page 30: Características

    Las siguientes instrucciones tienen el propósito de funcionar como una guía para el uso del detector de monóxido de carbono CM-6 de Macurco. No deberá considerarse exhaustivo, ni está diseñado para sustituir la política y los procedimientos de cada planta. Si tiene alguna duda sobre la aplicabilidad de nuestros equipos a sus necesidades, consulte a un experto en higiene industrial o llame al servicio técnico al 1-877-367-7891.

  • Page 31: Ubicación

    ADVERTENCIA Este detector ayuda a monitorear la presencia y el nivel de concentración de ciertos gases específicos en el aire. El mal uso puede generar una lectura incorrecta, es decir que podrían existir niveles más altos del gas monitoreado, lo cual podría ocasionar una exposición excesiva y con ello causar una enfermedad o incluso la muerte.
  • Page 32 El relevador de ventilador puede configurarse para bloquearse o no bloquearse (predeterminado) cuando se active (cuando la concentración de gas supere el punto configurado para activar el relevador del ventilador) Una vez bloqueado, será necesario interrumpir la energía o presionar el botón "PROBAR" para desbloquear la condición del relevador. El relevador del ventilador se activará...
  • Page 34 En esta aplicación (encima), el ventilador o el relevador principal se utiliza como un relevador de alarma de nivel bajo. La alarma o secundaria relevador se utiliza como un relevador de supervisión cuando se utiliza en la configuración normalmente cerrada. Los CM-6 monitores de todas las funciones críticas de la unidad a través de los diagnósticos de software que ponen a prueba continuamente y se verifican sus operaciones.

  • Page 35: Arranque

    Arranque Los CM-6 pasan por un ciclo interno de autoverificación desde el primer minuto de estar conectado. La unidad ejecutará el ciclo de pruebas cada vez que se desconecte la energía y vuelva a conectarse (es decir, falla en el suministro eléctrico). Durante el ciclo de autoverificación, la unidad mostrará...
  • Page 36 Selección de la configuración predeterminada - “dEF” Para seleccionar la configuración predeterminada, en modo normal, oprima el botón Siguiente (Next) hasta llegar a "Con" o al menú de Configuración. Después oprima el botón Enter para aceptar el menú de configuración. La primera opción es "dEF" o configuración predeterminada.
  • Page 37 Selección de la opción de alarma sonora - "bUZ" Para seleccionar la configuración de la alarma sonora, en modo normal, oprima el botón Siguiente (Next) hasta llegar a "Con" o al menú de Configuración. Después oprima el botón Enter para aceptar el menú de configuración. La cuarta opción es "bUZ" o alarma sonora.

  • Page 38: Diagnóstico Integrado

    Selección de las opciones del tiempo de ejecución del relevador del ventilador - "Frr" Para seleccionar la configuración del tiempo mínimo de ejecución del relevador del ventilador, en modo normal, oprima el botón Siguiente (Next) hasta llegar a "Con" o al menú de Configuración. Después oprima el botón Enter para aceptar el menú de configuración.

  • Page 39: Sensor De Sustancias Tóxicas

    Si el modo de error se repite con frecuencia, compruebe si hay energía continua y voltaje adecuado. Si la energía no es el problema y una unidad presenta condiciones de error repetidas, es posible que tenga que regresarse a Macurco para servicio, de acuerdo con estas instrucciones para el usuario.

  • Page 40: Señal De Fin De Vida Útil

    Pruebas y Calibración en campo. Todo el mantenimiento y la reparación de los productos fabricados por Macurco deben realizarse en la planta de fabricación apropiada de Macurco. Macurco no autoriza a ninguna planta de reparación externa. Señal de fin de vida útil El CM-6 cuenta con un sensor electroquímico, no reemplazable y de larga duración.

  • Page 41: Prueba De Funcionamiento

    Compruebe que el indicador luminoso LED color verde del CM-6 está encendido de forma continua. Si no, no continúe con las pruebas. Si la unidad está en modo de error, contacte a su representante local o a su representante de servicio técnico de Macurco para obtener información sobre cómo solucionar el problema.

  • Page 42: Prueba De Funcionamiento Manual

    Asegúrese de que las entradas del sensor no estén obstruidas y no tengan residuos. General Se requiere un equipo de calibración en campo, CM6-FCK, para completar la prueba de gas CO. Éstos están disponibles a través de su representante local o de Macurco.
  • Page 43 Contenido del equipo de calibración en campo (FCK)  CM6-FCK: (2) Cilindros de gas, (1) con 17L de monóxido de carbono (CO) a 50 ppm con aire y (1) con 17L de monóxido de carbono (CO) a 200 ppm con el aire ...
  • Page 44 Encienda el regulador para iniciar el flujo de gas y espere con el gas aplicado de manera continua. Con la función de visualización encendida ("On"), el CM-6 mostrará la concentración actual de CO o "0" (cero) en aire limpio. Cuando la concentración de CO alcanza el nivel indicado en la configuración del relevador del ventilador (35 ppm, por ejemplo), la pantalla de manera intermitente entre las opciones "FAn"...

  • Page 45: Prueba De Monóxido De Carbono En Aerosol

    Prueba del bucle de corriente de 4-20 mA Conecte el cilindro de monóxido de carbono de 200 ppm al regulador. Verifique el indicador de presión. Si la presión es de 25 psi o menos, el cilindro debe reemplazarse. Coloque la tapa del regulador sobre el sensor de CO. Encienda el regulador para iniciar el flujo de gas. El relevador del ventilador debe activarse de acuerdo con la configuración.

  • Page 46: Procedimiento De Calibración En Campo

    El cilindro de gas está vacío, sustitúyalo. La unidad debe recalibrarse (realice el procedimiento de recalibración en campo y repita la prueba). El detector requiere servicio (regrese la unidad a la fábrica para mantenimiento). Espere a que la pantalla regrese a 0 ppm y configure las opciones de ajustes deseados. PROCEDIMIENTO DE CALIBRACIÓN EN CAMPO Nota: Para obtener resultados óptimos en la calibración, la unidad debe estar en aire limpio y en un ambiente con poco flujo de aire.
  • Page 48 GARANTÍA LIMITADA PARA PRODUCTOS DE DETECCIÓN DE GAS FIJO DE MACURCO Macurco garantiza que el detector de gas CM-6 estará libre de defectos de materiales y mano de obra por un período de dos (2) años a partir de la fecha de fabricación (indicada en la cubierta interior del CM-6); siempre y cuando reciba el mantenimiento y se utilice de acuerdo con las instrucciones y/o recomendaciones de Macurco.
  • Page 49 Macurco CM-6 ™ Détecteur de Monoxyde de Carbone, Contrôleur et Transducteur Instructions d'utilisation Important: Conservez ces instructions d'utilisation pour référence...
  • Page 51 Diagnostic à bord Capteur empoisonne ENTRETIEN Signal - fin de vie Réinitialiser capteur vie Nettoyage Expérimentation Test de fonctionnement Test de monoxyde de carbone Test aérosol de monoxyde de carbone Procédure d'étalonnage sur place GARANTIE – PRODUITS MACURCO - DETECTEURS DE GAZ...

  • Page 52: Informations Générales De Sécurité

    Utilisation prévue Le Macurco CM-6 est un détecteur de monoxyde de carbone (CO) à basse tension, contrôleur, et transducteur avec deux relais. Le CM-6 posséde des options d’un sortie 4-20 mA, un sondeur et des options d'affichage numérique sélectionnable. Il s'agit d'un système de détection électronique utilisé...

  • Page 53: Instructions Et Limites D'utilisation

    Description générale Le Macurco CM-6 est un détecteur de monoxyde de carbone (CO) à basse tension et contrôleur de la ventilation automatique. Le CM- 6 utilise un système electronique de contrôle micro-ordinateur pour mesurer la concentration de CO, actionner les relais et de fournir une sortie 4-20 mA.

  • Page 54: Traits

    INSTRUCTONS D’INSTALLATION ET D'UTILISATION Les instructions suivantes sont destinées à servir de guide pour l'utilisation de la Macurco CM-6 détecteur de monoxyde de carbone. Il ne s'agit pas d'être considérée comme exhaustif, et il n'est pas destiné à remplacer la politique et les procédures pour chaque installation.

  • Page 55: Emplacement

    ! AVERTISSEMENT Ce détecteur permet de surveiller la présence et le niveau de concentration d'un certain gaz dans l'air déterminé. Une mauvaise utilisation peut produire une lecture inexacte, ce qui signifie que des niveaux plus élevés de gaz à surveiller peuvent être présents et pourraient entraîner une surexposition et provoquer des maladies ou la mort.
  • Page 56 Le relais de ventilateur engagera si le réglage ventilateur concentration de de monoxyde de carbone est dépassé pendant plus de temps que le retard de relais ventilateur. Sauf s'il est configuré pour verrouiller, le relais de ventilateur dégagera une fois ces deux conditions sont remplies: La concentration de monoxyde de carbone a chuté...
  • Page 58 Dans cette application (dessus), le ventilateur ou le relais primaire est utilisé comme un relais d'alarme de bas niveau. Le relais d'alarme ou secondaire est utilisée dans la configuration normalement fermée d'un relais de surveillance. Les détecteurs fonctions critiques sont tous contrôlés par le diagnostic de logiciels qui testent en permanence et vérifier son fonctionnement. Si un problème est détecté, l'appareil passe en mode de trouble.

  • Page 59: Mettre En Marche

    Mettre en marche Les CM-6 cycles par un cycle d'auto-test interne pour la première minute qu'il est alimenté. L'unité exécutera le cycle d'essai en tout temps pouvoir est tombé et rallumé (c.-à-panne de courant). Pendant le cycle d'auto-test, l'appareil affiche le numéro de version du firmware, puis compte à...
  • Page 60 Sélection configuration par défaut - "dEF" Pour sélectionner la configuration par défaut, en mode normal, appuyez sur le bouton NEXT pour passer à "Con" ou le menu de configuration. Puis appuyez sur le Enter pour entrer dans le menu Con. Le premier choix est le "dEF" ou le réglage par défaut. Appuyez sur ENTER.
  • Page 61 Sélection d’option sondeur - "bUZ" Pour sélectionner la configuration Sondeur, en mode normal, appuyez sur le bouton NEXT pour passer à "Con" ou le menu de configuration. Puis appuyez sur le ENTER pour entrer dans le menu Con. La quatrième sélection est le "bUZ" ou le réglage sondeur.
  • Page 62 Sélection relais de ventilateur d'exécution - "Frr" Pour sélectionner le réglage ventilateur d'exécution minimum, en mode normal, appuyez sur le bouton NEXT pour passer à "Con" ou le menu de configuration. Puis appuyez sur le bouton ENTER pour entrer dans le menu Con. La neuvième sélection est le “Frr” ou ventilateur d'exécution minimum.
  • Page 63 Si le mode d'erreur se répète fréquemment, vérifier si le courant est continu et la tension est appropriée. Si l'alimentation n'est pas le problème et une unité a des conditions d'erreur qui se répéte, il se peut qu’il doit être retourné à Macurco pour le service, comme indiqué...
  • Page 64 d’erreur, Code t200 "Sensor expiré". Voir la section des codes d'erreur. Le signal de fin de vie peut être réduite au silence pendant 48 heures en appuyant sur la Bouton "ENTER / TEST" ou en supprimant temporairement la puissance de l'unité. Le signal de fin de vie fournit à...

  • Page 65: Test De Fonctionnement

    Vérifiez que l'indicateur d'état CM-6 LED verte est allumée en permanence. Si non, ne pas procéder à des tests. Si l'appareil est en mode d'erreur, contactez votre représentant local ou Macurco représentant du service technique pour obtenir des informations sur la résolution du problème.
  • Page 66  S'assurer entrées de capteurs sont dégagées et sont exempts de débris Général Un kit d'étalonnage sur site, CM6-FCK, est nécessaire pour compléter un test de gaz CO. Ces documents sont disponibles auprès de votre représentant local ou de Macurco.
  • Page 67 Contenu du FCK  CM6-FCK: (2) bouteilles de gaz, (1) 17L monoxyde de 50ppm de carbone (CO) dans l'air et (1) 17L 200 ppm de monoxyde de carbone (CO) dans l'air  Le régulateur de gaz avec environ deux pieds de tuyau en plastique ...
  • Page 68 Vérifier l'indicateur de pression sur le régulateur. Si vous avez 25 psi ou moins, vous aurez besoin de remplacer la cartouche de gaz. Assemblez le régulateur, le tuyau et test capot et placez le capot de test sur le capteur de CO. Remarque: Le temps d'activer le relais du ventilateur dépend du réglage de retard.
  • Page 69 Test de la boucle de courant 4-20 Connecter le cylindre 200 ppm de monoxyde de carbone au régulateur. Vérifier l'indicateur de pression. S'il n'y a 25 psi ou moins, le cylindre doit être remplacé. Placer le capuchon du régulateur sur le capteur de CO. Mettre en marche le régulateur pour démarrer l'écoulement de gaz. Le relais du ventilateur doit être activé...
  • Page 70   ÉTALONNAGE SUR PLACE Remarque: Pour obtenir des résultats d’étalonnages optimaux, l'unité doit être dans l'air propre et être dans un faible débit d'air ambiante. Retirez la vis Philips sur le devant de la CM-6. Tirer le panneau sur le devant de l'appareil. Assembler le cylindre de gaz 200 ppm et le régulateur ensemble.
  • Page 72 QUALITÉ MARCHANDE ET D'ADAPTATION A PARTICULIER OBJECTIF EST LIMITÉE À UNE PÉRIODE DE DEUX (2) ans suivant la date d'achat. Macurco ne sera pas responsable de toute dommages directs ou indirects pour violation de la présente ou de toute autre garantie, expresse ou implicite, découlant de ou liée à l'utilisation de le dit détecteur de gaz. Fabricant ou la responsabilité de son représentant, est limitée au remplacement ou à...
